我们是不是看到过这样的LOGO呢，那你知道这个曲面四分环是怎么画出来的吗？最后有视频教学哦！

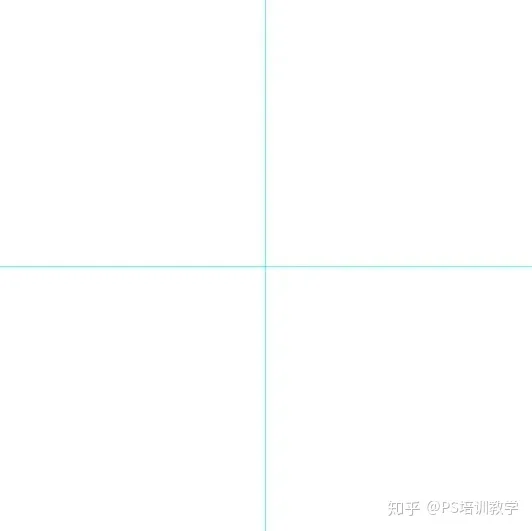

1.横竖轴各拉一条参考线作为中心点。

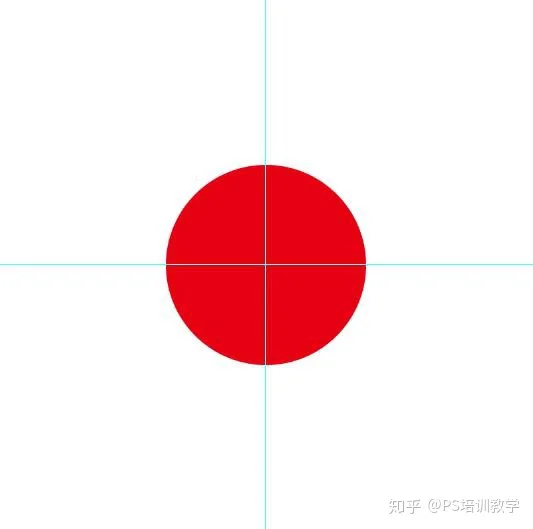

2. 以参考线的中心点为准，画一个300*300像素的红色圆，得到图层1.

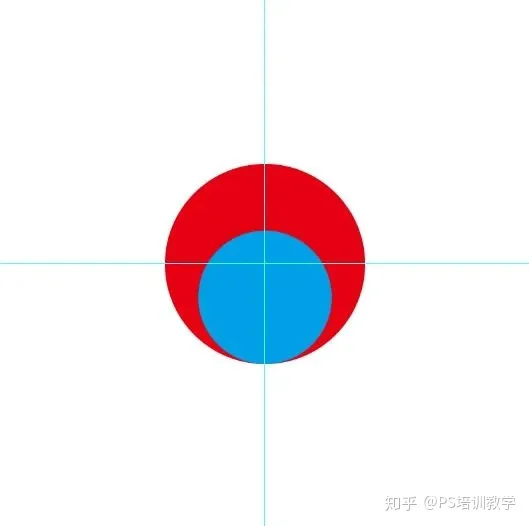

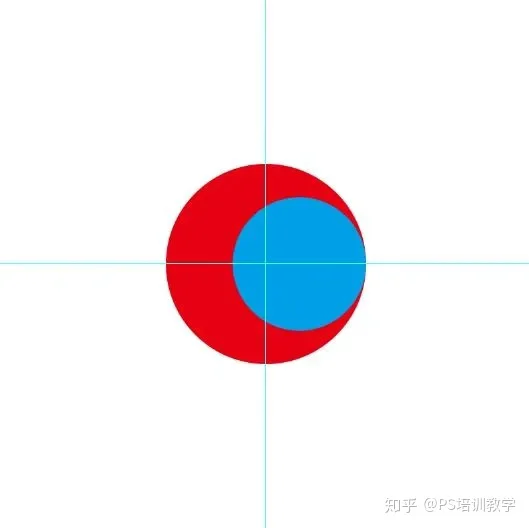

3. 再画一个200*200的蓝色圆，得到图层2，并将2个圆 右对齐和垂直居中对齐。

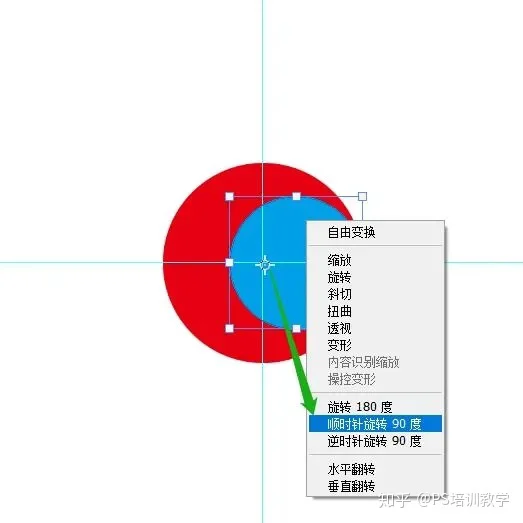

4. 将蓝色圆以中心点为准，顺时针旋转90° ，得到下图2 。

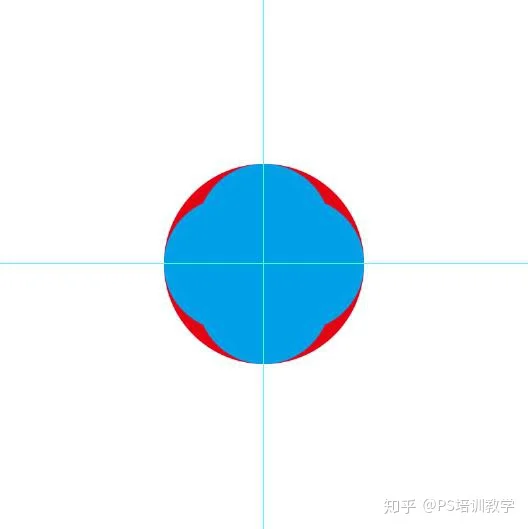

5. 接着用快捷键 shift+ctrl+alt+T ，复制3个蓝色圆，得到下图 。


6. 选中4个蓝色圆的图层，将四个蓝色圆合并形状，得到椭圆图层2 。



7. 复制椭圆图层2，得到图层椭圆3，然后隐藏。快捷键：ctrl+j 复制图层。

<br> (二维码自动识别)

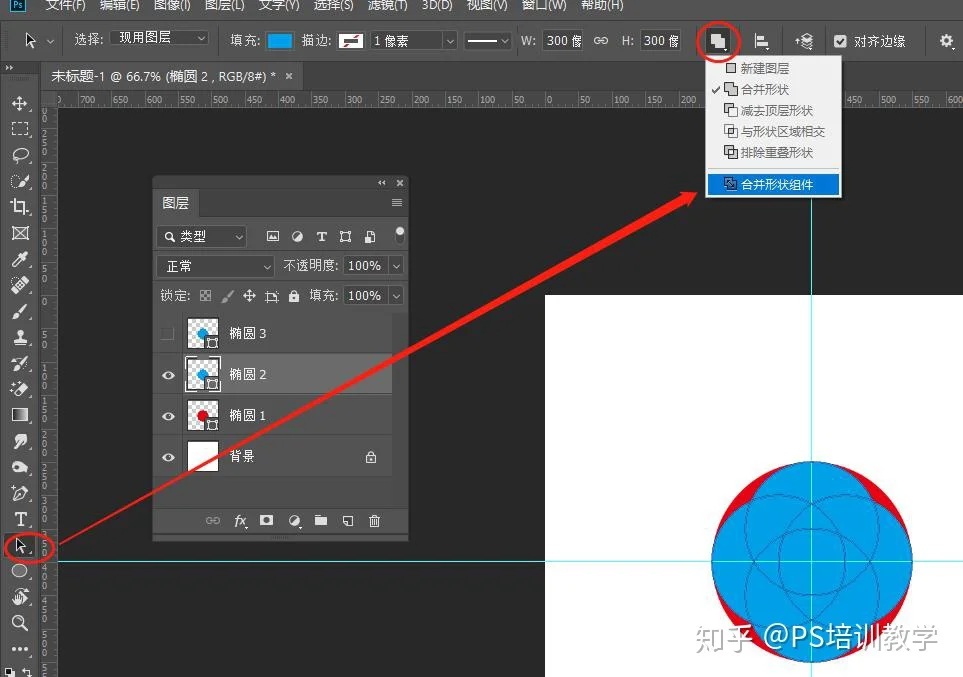

8. 用路劲选择用具，选中椭圆2图层，然后点击 合并形状组件。

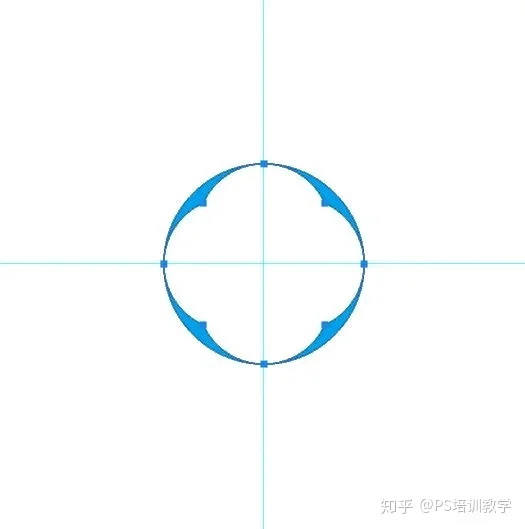

9. 将2个图层 合并形状



10. 用路劲选择工具选中上层路劲，如下图，然后点击 减去顶层形状 得到如下图2中的形状。

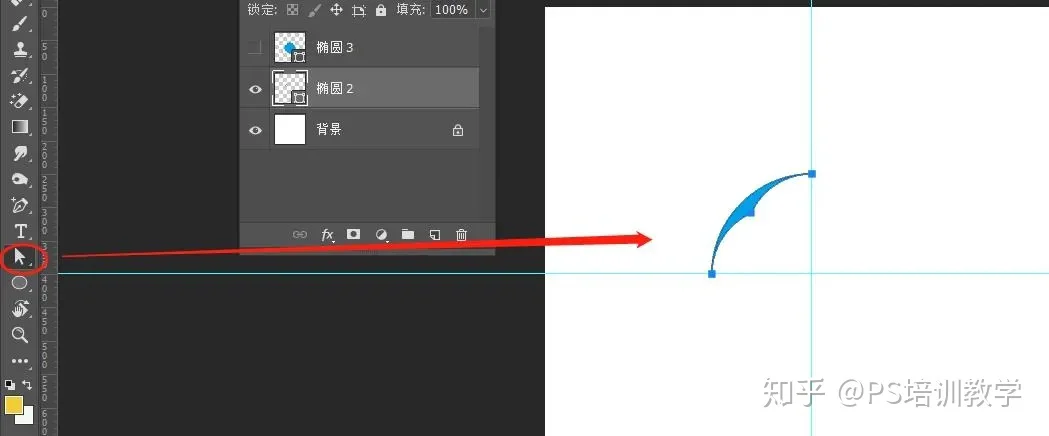

11. 用 直接选择工具，删掉多余部分，得到如下图形状。



12. 右键图层，转换为智能对象

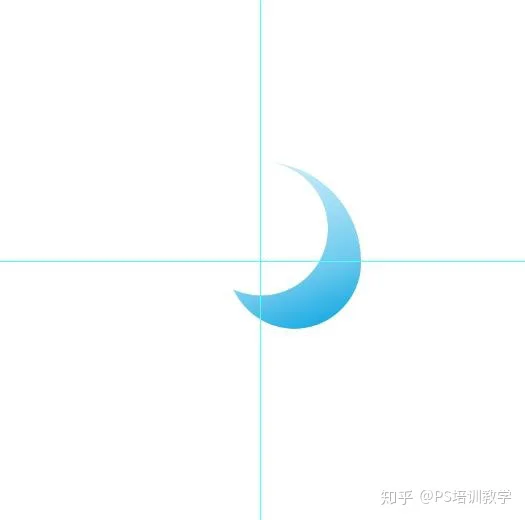

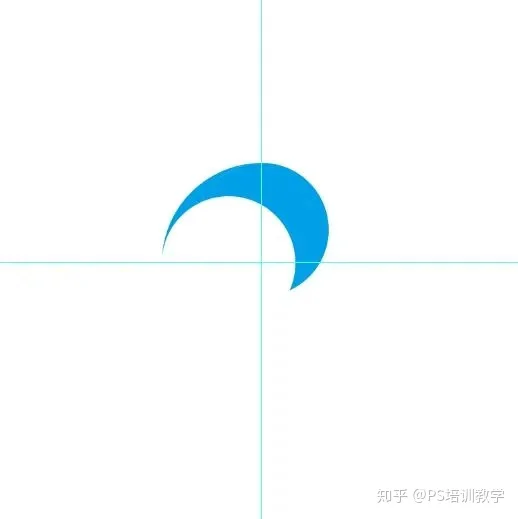

13. 显示图层 椭圆3，用 路劲选择工具 删除右、下两个圆得到如下图2中的形状 。

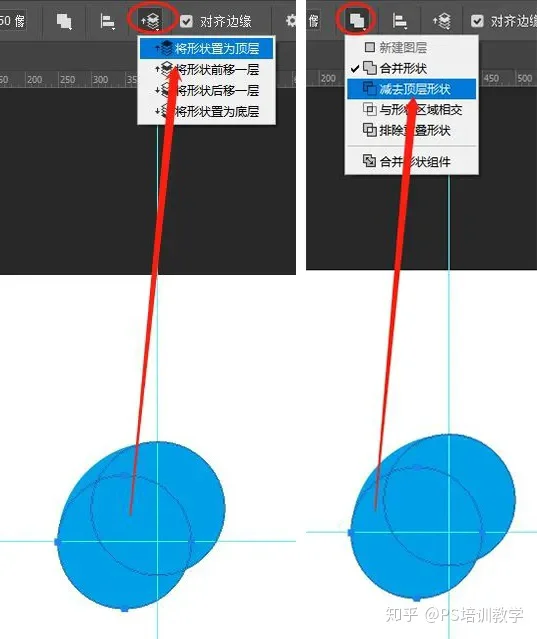

14. 用路劲选择工具选中右边圆的路劲，选择 将图形置为顶层 ，接着 减去顶层形状 ，得到如下图2中的形状。




15. 将椭圆3图层 转换为智能对象，得到下图2 。




16. 选中2个图层，右键选择转换为智能对象。

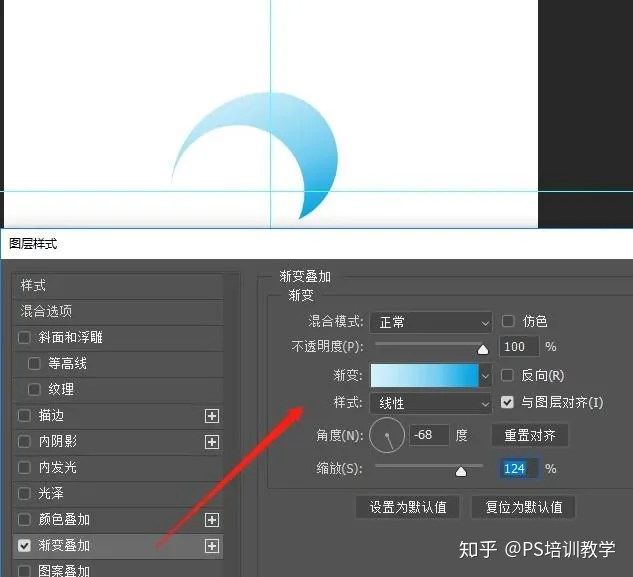

17. 打开图层混合选项，设置好渐变叠加 。





18. 用步骤4的方式，将图层顺时针旋转90° 。



19. 接着用快捷键 shift+ctrl+alt+T ，复制3个图层，得到下图形状 。

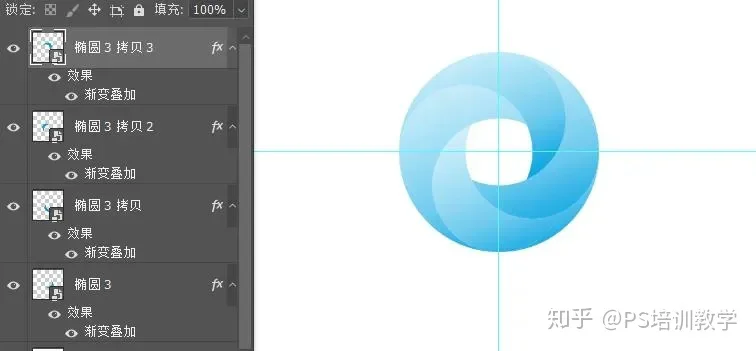

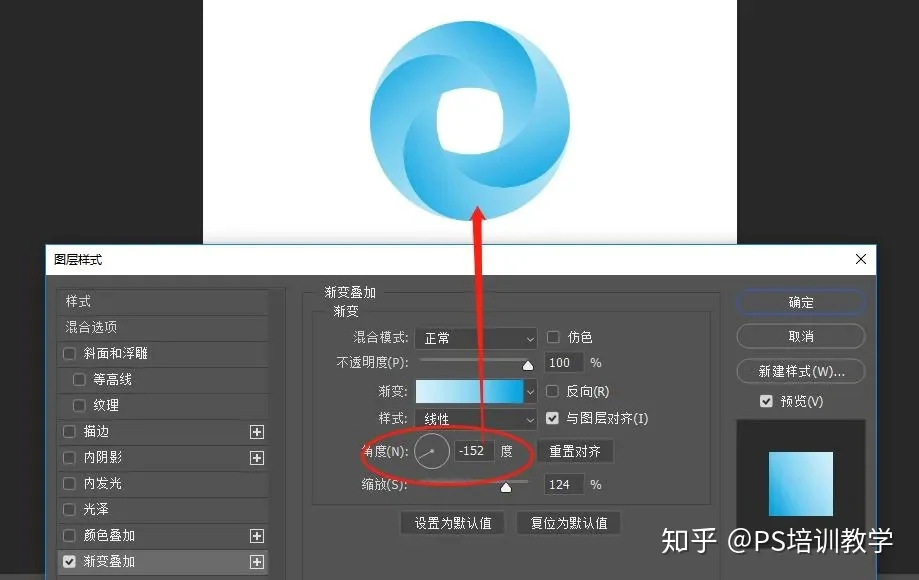

20. 最后，调整好每个图层的 渐变角度 。



视频教程：
