大纲

  • 扫描的目的

  • 扫描的实现

    • 编译阶段

    • 运行期内存分配

    • 运行扫描阶段

  • 总结


之前阐述了 golang 垃圾回收通过保证三色不变式来保证回收的正确性，通过写屏障来实现业务赋值器和 gc 回收器正确的并发的逻辑。其中高概率的提到了“扫描队列”和“扫描对象”。队列这个逻辑非常容易理解，那么”扫描对象“ 这个你理解了吗？有直观的感受吗？这篇文章就是要把这个扫描的过程深入剖析下。

  1. 扫描的东西是啥？形象化描述下
  2. 怎么去做的扫描？形象化描述下

我们就是要把这两个抽象的概念搞懂，不能停留在语言级别浅层面，要知其然知其所以然。

  扫描的目的

扫描到底是为了什么？

之前的文章我们深入剖析了垃圾回收的理论和实现，可以总结这么节点：

  1. 垃圾回收的根本目的是：“回收那些业务永远都不会再使用的内存块”；
  2. 扫描的目的则是：“把这些不再使用的内存块找出来”；

我们通过地毯式的扫描，从一些 root 起点开始，不断推进搜索，最终形成了一张有向可达的网，那些不在网里的就是没有被引用到的，也就是可回收的内存。

  扫描的实现

扫描对象代码逻辑其实不简单，但主体线索很清晰，可以分为三部分：

  1. 编译阶段：编译期是非常重要的一环，针对静态类型做好标记准备(旁白：原则上编译期能做的绝对不留到运行期)；
  2. 运行阶段：赋值器分配内存的时候，根据编译阶段的 type 标示，会为分配的对象内存设置好一个对应的指针标示的 bitmap；
  3. 扫描阶段：根据指针的 bitmap 标示，地毯式扫描；

编译阶段

结构体对齐

要理解编译阶段做的事情，那么首先要理解结构体对齐的基础知识。这个和 C 语言类似，golang 的结构体是有对齐规则的，也就是说，必要的时候可能会填充一些内存空间来满足对齐的要求。总结来说两条规则：

  1. 长度要对齐
  2. 地址要对齐
“长度要对齐”怎么理解？

结构体的长度要至少是内部最长的基础字段的整数倍。

举例：

type TestStruct struct {  ptr uintptr     // 8   f1  uint32      // 4  f2  uint8       // 1}

这个结构体内存占用 size 多大？

答案是：16个字节，因为字段 ptr 是 uintptr 类型，占 8 字节，是内部字段最大的，TestStruct 整体长度要和 8 字节对齐。那么就是 16 字节了，而不是有些人想的 13 字节(8+4+1)。

dlv 调试如下：

(dlv) p typ*runtime._type {	size: 16,    ...

字节示意图：

｜--8 Byte--｜--4 Byte--|--4 Byte--|
“地址要对齐”怎么理解？

字段的地址偏移要是自身长度的整数倍。

举例：

type TestStruct struct {  ptr uintptr   // 8  f1  uint8     // 1   f2  uint32    // 4}
newTestStruct0xc00008a0100xc00008a0100xc00008a0180xc00008a01c

dlv 调试如下：

(dlv) p &a.ptr(*uintptr)(0xc00008a010)(dlv) p &a.f1(*uint8)(0xc00008a018)(dlv) p &a.f2(*uint32)(0xc00008a01c)
0xc00008a010
0xc00008a010 == 0xc00008a010 + 00xc00008a018 == 0xc00008a010 + 80xc00008a0190xc00008a01c
TestStruct

指针位标记

_typeruntime/type.go
type _type struct {  size       uintptr  ptrdata    uintptr // size of memory prefix holding all pointers  hash       uint32  tflag      tflag  align      uint8  fieldalign uint8  kind       uint8  alg        *typeAlg  // gcdata stores the GC type data for the garbage collector.  // If the KindGCProg bit is set in kind, gcdata is a GC program.  // Otherwise it is a ptrmask bitmap. See mbitmap.go for details.  gcdata    *byte  str       nameOff  ptrToThis typeOff}

比如我们定义了一个 Struct 如下：

type TestStruct struct {  ptr uintptr   // 8  f1  uint8     // 1  f2  *uint8    // 8  f3  uint32    // 4  f4  *uint64   // 8  f5  uint64    // 8}

该结构 dlv 调试如下：

(dlv) p typ*runtime._type {	size: 48,	ptrdata: 40,	hash: 4075663022,	tflag: tflagUncommon|tflagExtraStar|tflagNamed (7),	align: 8,	fieldalign: 8,	kind: 25,	alg: *runtime.typeAlg {hash: type..hash.main.TestStruct, equal: type..eq.main.TestStruct},	gcdata: *20,	str: 28887,	ptrToThis: 49504,}
_type_type

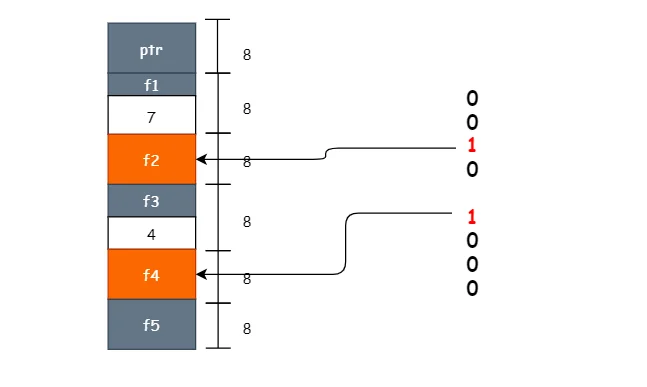

runtime/typekind.go*byte0001010000101000TestStruct00101000TestStruct.f2TestStruct.f4

划重点：这里重点回顾一下 uintptr 类型的问题，这里注意到，第一个字段 ptr(uintptr 类型)在指针的 bitmap 上是没有标记成指针类型的，这里一定要注意了，uintptr 是数值类型，非指针类型，用这个存储指针是无法保护对象的(扫描的时候 uintptr 指向的对象不会被扫描)，这里就是实锤了。

小结：

_type

思考题：是否可以不用 bitmap，其实有个最简单最笨拙的扫描方式，我们可以不搞这个指针的 bitmap，我上来就直接扫描，每 8 字节的读取内存，然后去看这个内存块存储的值是否指向了一个对象？如果是我就保护起来。

这个实现理论上可以满足，但是有两个不能接受的缺陷：

  1. 精度太低，你编译期间不做准备，那运行期间就要来偿还这部分损耗，你无法判断是不是指针，所以只要指向了一个有效内存地址，就得无脑保护，这样就保护了很多不需要保护的内存块；
  2. 扫描太低效，必须全地址扫描，因为你没有 bitmap，无法识别是否有指针。也无法做优化，比如我们程序里面可能 一半以上的类型内是不包含指针的，这种根本就不需要扫描；

运行期内存分配

runtime.newobject
  1. 分配内存
  2. 内存采样
  3. gc 标记准备
heapBitsSetTypeheapBitsSetType
heapBitsSetType
func heapBitsSetType(x, size, dataSize uintptr, typ *_type) {    // ...    // 最重要的两个步骤：    // 通过分配地址反查获取到 heap 的 heapBits 结构(回忆下 golang 的内存地址管理)    h := heapBitsForAddr(x)    // 获取到类型的指针 bitmap；    ptrmask := typ.gcdata // start of 1-bit pointer mask (or GC program, handled below)    var (        // ...    )    // 把 h.bitp 这个堆上的 bitmap 取出来；    hbitp = h.bitp    // 该类型的指针 bitmap    p = ptrmask    // ...    if p != nil {        // 把 bitmap 第一个字节保存起来        b = uintptr(*p)        // p 指向下一个字节        p = add1(p)        //         nb = 8    }    // 我们的是简单的 Struct 结构(48==48)    if typ.size == dataSize {        // nw == 5 == 40/8，说明扫描到第 5 个字段为止即可。        // ptrdata 指明有指针的范围在[0, 40]以内，再往外确定就没有指针字段了；        nw = typ.ptrdata / sys.PtrSize    } else {        nw = ((dataSize/typ.size-1)*typ.size + typ.ptrdata) / sys.PtrSize    }    switch {    default:        throw("heapBitsSetType: unexpected shift")    case h.shift == 0:        // b 是类型的   ptr bitmap  =>  00010100        //              bitPointerAll   =>  00001111        // hb => 0000 0100        hb = b & bitPointerAll        // bitScan => 0001 0000         // 0001 0000 | 0100 0000 | 1000 0000         // hb => 1101 0100        hb |= bitScan | bitScan<2*heapBitsShift) | bitScan<3*heapBitsShift)        // 赋值 hbitp => 1101 0100        *hbitp = uint8(hb)        // 指针往后一个字节(递进一个字节)        hbitp = add1(hbitp)        // b => 0000 0001        b >>= 4        // nb => 4        nb -= 4    case sys.PtrSize == 8 && h.shift == 2:        // ...    }    // ...    // 处理完了前 4 bit，接下来处理后 4 bit    nb -= 4    for {        // b => 0000 0001        // hb => 0000 0001        hb = b & bitPointerAll        // hb => 1111 0001        hb |= bitScanAll        if w += 4; w >= nw {            // 处理完了，有指针的字段都包含在已经处理的 ptrmask 范围内了            break        }        // ...    }Phase3:    // Phase 3: Write last byte or partial byte and zero the rest of the bitmap entries.    // 8 > 5    if w > nw {        // mask => 1        mask := uintptr(1)<4-(w-nw)) -         // hb => 0001 0001        hb &= mask | mask<<4 // apply mask to both pointer bits and scan bits    }    // nw => 6    nw = size / sys.PtrSize    // ...    if w == nw+2 {        // 赋值 hbitp => 0001 0001        *hbitp = *hbitp&^(bitPointer|bitScan|(bitPointer|bitScan)<uint8(hb)    }Phase4:    // Phase 4: Copy unrolled bitmap to per-arena bitmaps, if necessary.    // ...}

所以，上面函数调用完，h.bitp 就给设置上了：

低字节 -> 高字节 [ 1101 0100 ]， [ 0001 0001 ] |--前4*8字节--|--后4*8字节--|

这个就是 mallocgc 内存的时候做的事情。

总结就一句话：根据编译期间针对每个 struct 生成的 type 结构，来设置 gc 需要扫描的位图，也就是指针 bitmap。(旁白：每分配一块内存出去，我都会有一个 bitmap 对应到这个内存块，指明哪些地方有指针)。

运行扫描阶段

markrootscanstackgoroutinegcDrainscanobject
scanstackscanobject
scanstack

这个函数是起点函数( 起始最原始的还是 markroot，但是我们这里梳理主线 )，该扫描栈上所有可达对象，因为栈是一个根，因为你做事情总要有个开始的地方，那么“栈”就是 golang 的起点。

func scanstack(gp *g, gcw *gcWork) {    // ...    // 扫描栈上所有的可达的对象    state.buildIndex()    for {        p := state.getPtr()        if p == 0 {            break        }        // 获取一个到栈上对象        obj := state.findObject(p)        if obj == nil {            continue        }        // 获取到这个对象的类型        t := obj.typ        // ...        // 获取到这个类型内存块的 ptr 的 bitmap(编译期间编译器设置好)        gcdata := t.gcdata        var s *mspan        if t.kind&kindGCProg != 0 {            s = materializeGCProg(t.ptrdata, gcdata)            gcdata = (*byte)(unsafe.Pointer(s.startAddr))        }        // 扫描这个对象        // 起点：对象起始地址 => state.stack.lo + obj.off        // 终点：t.ptrdata (还记得这个吧，这个指明了指针所在内的边界)        // 指针 bitmap：t.gcdata        scanblock(state.stack.lo+uintptr(obj.off), t.ptrdata, gcdata, gcw, &state)        if s != nil {            dematerializeGCProg(s)        }    }    // ...}

小结：：

  1. 找到这个 goroutine 栈上的内存对象(一个个找，一个个处理)；
  2. 找到对象之后，获取到这个对象的 type 结构，然后取出 type.ptrdata, type.gcdata ，从而我们就知道扫描的内存范围，和内存块上指针的所在位置；
  3. 调用 scanblock 扫描这个内存块；
scanblock
scanblock
/*b0: 扫描开始的位置n0: 扫描结束的长度ptrmask: 指针的 bitmap*/func scanblock(b0, n0 uintptr, ptrmask *uint8, gcw *gcWork, stk *stackScanState) {    b := b0    n := n0    // 扫描到长度 n 为止；    for i := uintptr(0); i < n; {        // 每个 bit 标识一个 8 字节，8个 bit (1个字节)标识 64 个字节；        // 这里计算到合适的 bits        bits := uint32(*addb(ptrmask, i/(sys.PtrSize*8)))        // 如果整个 bits == 0，那么说明这 8 个 8 字节都没有指针引用，可以直接跳到下一轮        if bits == 0 {            i += sys.PtrSize * 8            continue        }        // bits 非0，说明内部有指针引用，就必须一个个扫描查看；        for j := 0; j < 8 && i < n; j++ {            // 指针类型？只有标识了指针类型的，才有可能走到下面的逻辑去；            if bits&1 != 0 {                p := *(*uintptr)(unsafe.Pointer(b + i))                if p != 0 {                    if obj, span, objIndex := findObject(p, b, i); obj != 0 {                        // 如果这 8 字节指向的是可达的内存对象，那么就投入扫描队列(置灰)保护起来；                        greyobject(obj, b, i, span, gcw, objIndex)                    } else if stk != nil && p >= stk.stack.lo && p < stk.stack.hi {                        stk.putPtr(p)                    }                }            }            bits >>= 1            i += sys.PtrSize        }    }}
0xc00007cf20scanblock ( 0xc00007cf20, 40, 20, xxx)
type TestStruct struct {  ptr uintptr   // 8  f1  uint8     // 1  f2  *uint8    // 8  f3  uint32    // 4  f4  *uint64   // 8   f5  uint64    // 8 }

示意图如下：

type.ptrdata == 40

小结：

scanblock

scanobject

gcDrain 这个函数就是从队列里不断获取，处理这些对象，最重要的一个就是调用 scanobject 继续扫描对象。

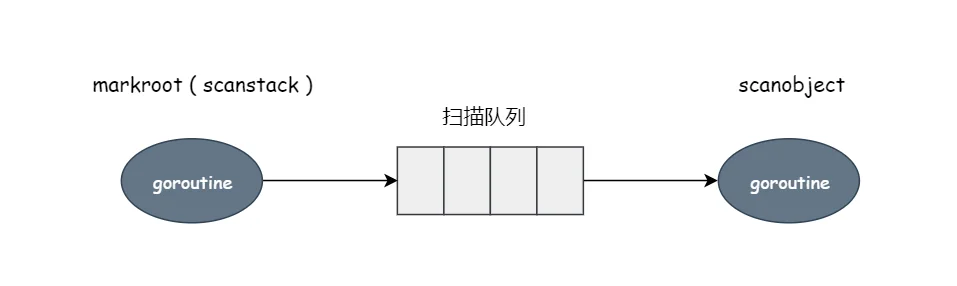

markroot 从根(栈)扫描，把扫描到的对象投入扫描队列。gcDrain 等函数从里面不断获取，不断处理，并且扫描这些对象，进一步挖掘引用关系，当扫描结束之后，那些没有扫描到的就是垃圾了。

还是 TestStruct 举例：

type TestStruct struct {  ptr uintptr  // 8  f1  uint8    // 1  f2  *uint8   // 8  f3  uint32   // 4   f4  *uint64  // 8  f5  uint64   // 8}
TestStructtype.gcdata0001 0100TestStruct
(dlv) p typ*runtime._type {	size: 48,	ptrdata: 40,    ...	gcdata: *20,	... }
scanobject
/*b   : 是对象的内存地址gcw : 是扫描队列的封装*/func scanobject(b uintptr, gcw *gcWork) {    // 通过对象地址 b 获取到这块内存地址对应的 hbits     hbits := heapBitsForAddr(b)    // 通过对象地址 b 获取到这块内存地址所在的 span    s := spanOfUnchecked(b)    // span 的元素大小    n := s.elemsize    if n == 0 {        throw("scanobject n == 0")    }    // ...    var i uintptr    // 每 8 个字节处理递进处理(因为堆上对象分配都是 span，每个 span 的内存块都是定长的，所以扫描边界就是 span.elemsize )    for i = 0; i < n; i += sys.PtrSize {        if i != 0 {            hbits = hbits.next()        }        // 获取到内存块的 bitmap        bits := hbits.bits()        // 确认该整个内存块没有指针，直接跳出，节约时间；        if i != 1*sys.PtrSize && bits&bitScan == 0 {            break // no more pointers in this object        }        // 确认 bits 对应的小块内存没有指针，所以可以直接到下一轮        // 如果是指针，那么就往下看看这 8 字节啥情况        if bits&bitPointer == 0 {            continue // not a pointer        }        // 把这 8 字节里面存的值取出来；        obj := *(*uintptr)(unsafe.Pointer(b + i))        // 如果 obj 有值，并且合法(不在一个 span 的内存块里)        if obj != 0 && obj-b >= n {            // 如果 obj 指向一个有效的对象，那么把这个对象置灰色，投入扫描队列，等待处理            if obj, span, objIndex := findObject(obj, b, i); obj != 0 {                greyobject(obj, b, i, span, gcw, objIndex)            }        }    }    // ...}

小结：

  1. scanobject 的目的其实很简单：就是进一步发现引用关系，尽可能的把可达对象全覆盖；
  2. 这个地方就没有直接使用到 type ，而是使用到 mallocgc 时候的准备成果( heapBitsSetType 设置)，每个内存块都对应了一个指针的 bitmap；

  总结

  1. 要达到“正确并且高效的扫描”需要 编译期间，运行分配期间，扫描期间 三者配合处理；
  2. 内存对齐是非常重要的一个前提条件；
  3. 编译期间生成 type 类型，对用户定义的类型全方位分析，标记出所有的指针类型字段；
  4. 运行期间，赋值器分配内存的时候，根据 type 结构，设置和对象内存一一对应的 bitmap，标明指针所在位置，以便后续 gc 扫描；
  5. 回收器扫描期间，从根部开始扫描，遇到对象，则置灰，投入队列，并且不断的扫描这些对象指向的对象，直到结束。扫描的依据，就根据编译期间生成的 bitmap，分配期间设置的 bitmap 来识别哪些地方有指针，然后进一步处理；
  6. 扫描只需要给个开始地址，然后每 8 字节推进就可以扫描了，为了加快效率我们才有了指针的 bitmap (所以这个是个优化项)；
  7. 再次强调下，定义的非指针类型不受保护，比如 uintptr 里面就算存储的是一个地址的值，也是不会被扫描到的；
