一般程序的内存分配

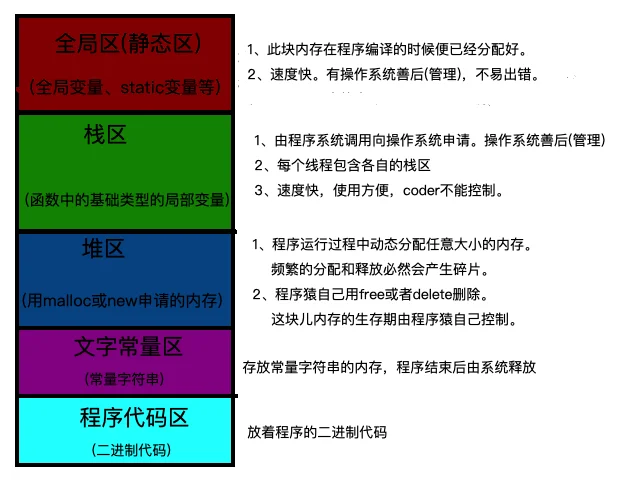

在讲Golang的内存分配之前，让我们先来看看一般程序的内存分布情况：

以上是程序内存的逻辑分类情况。

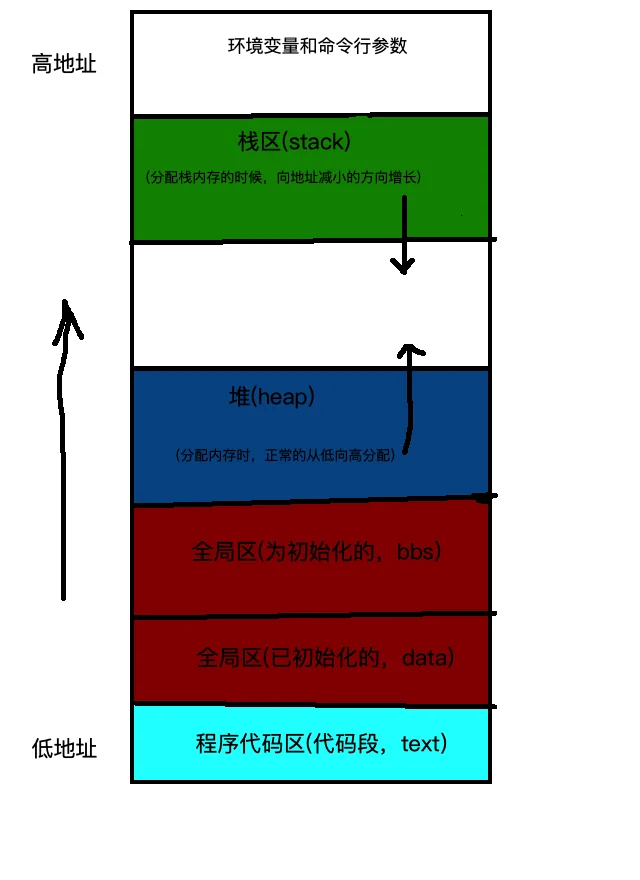

我们再来看看一般程序的内存的真实(真实逻辑)图:

Go的内存分配核心思想

Go是内置运行时的编程语言(runtime)，像这种内置运行时的编程语言通常会抛弃传统的内存分配方式，改为自己管理。这样可以完成类似预分配、内存池等操作，以避开系统调用带来的性能问题，防止每次分配内存都需要系统调用。

Go的内存分配的核心思想可以分为以下几点：

TCMalloc算法

Go的内存结构

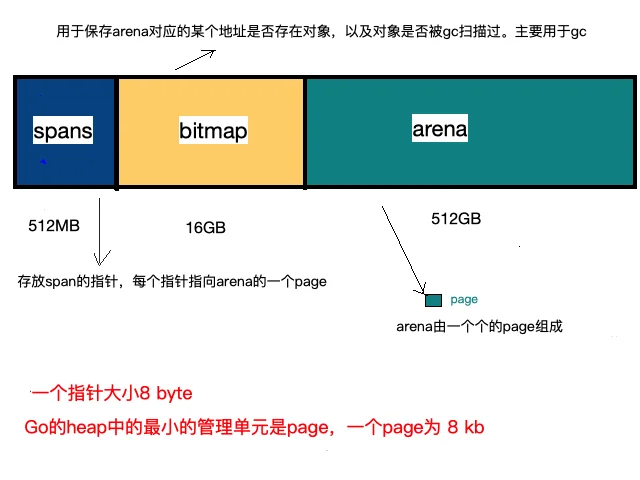

Go在程序启动的时候，会分配一块连续的内存(虚拟内存)。整体如下：

图中span和bitmap的大小会随着heap的改变而改变

arena

arena区域就是我们通常所说的heap。
heap中按照管理和使用两个维度可认为存在两类“东西”：

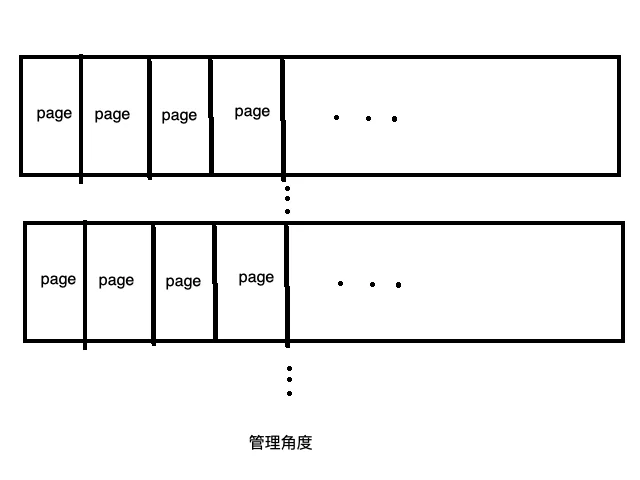

一类是从管理分配角度，由多个连续的页(page)组成的大块内存：

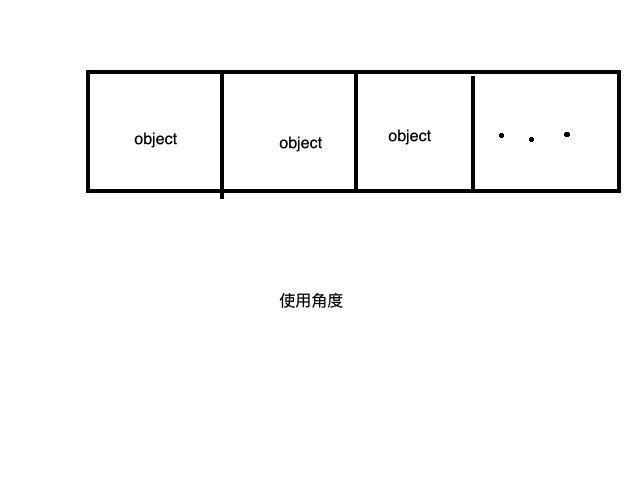

另一类是从使用角度出发，就是平时咱们所了解的:heap中存在很多”对象”：

spans

mspanmspanmspan
mspanmspanpagepage

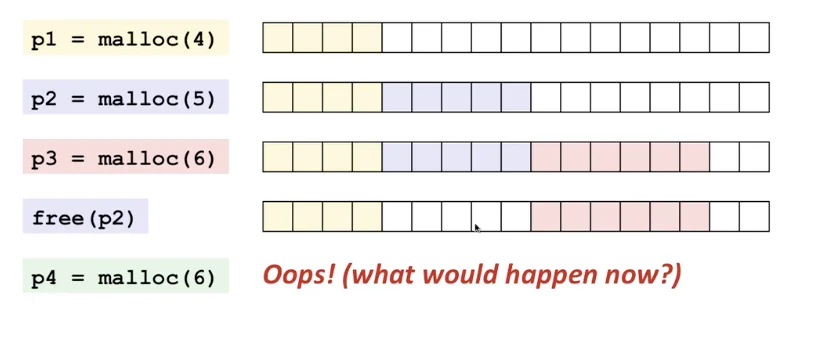

我们抛开问题不看，先看看一般情况下的对象和内存的分配是如何的：如下图

假如再分配“p4”的时候，是不是内存不足没法分配了？是不是有很多碎片？

这种一般的分配情况会出现内存碎片的情况，go是如何解决的呢？

pagespanpagemspanspan

67中不同大小的span代码注释如下(目前版本1.11)：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
// class  bytes/obj  bytes/span  objects  tail waste  max waste
//     1          8        8192     1024           0     87.50%
//     2         16        8192      512           0     43.75%
//     3         32        8192      256           0     46.88%
//     4         48        8192      170          32     31.52%
//     5         64        8192      128           0     23.44%
//     6         80        8192      102          32     19.07%
//     7         96        8192       85          32     15.95%
//     8        112        8192       73          16     13.56%
//     9        128        8192       64           0     11.72%
//    10        144        8192       56         128     11.82%
//    11        160        8192       51          32      9.73%
//    12        176        8192       46          96      9.59%
//    13        192        8192       42         128      9.25%
//    14        208        8192       39          80      8.12%
//    15        224        8192       36         128      8.15%
//    16        240        8192       34          32      6.62%
//    17        256        8192       32           0      5.86%
//    18        288        8192       28         128     12.16%
//    19        320        8192       25         192     11.80%
//    20        352        8192       23          96      9.88%
//    21        384        8192       21         128      9.51%
//    22        416        8192       19         288     10.71%
//    23        448        8192       18         128      8.37%
//    24        480        8192       17          32      6.82%
//    25        512        8192       16           0      6.05%
//    26        576        8192       14         128     12.33%
//    27        640        8192       12         512     15.48%
//    28        704        8192       11         448     13.93%
//    29        768        8192       10         512     13.94%
//    30        896        8192        9         128     15.52%
//    31       1024        8192        8           0     12.40%
//    32       1152        8192        7         128     12.41%
//    33       1280        8192        6         512     15.55%
//    34       1408       16384       11         896     14.00%
//    35       1536        8192        5         512     14.00%
//    36       1792       16384        9         256     15.57%
//    37       2048        8192        4           0     12.45%
//    38       2304       16384        7         256     12.46%
//    39       2688        8192        3         128     15.59%
//    40       3072       24576        8           0     12.47%
//    41       3200       16384        5         384      6.22%
//    42       3456       24576        7         384      8.83%
//    43       4096        8192        2           0     15.60%
//    44       4864       24576        5         256     16.65%
//    45       5376       16384        3         256     10.92%
//    46       6144       24576        4           0     12.48%
//    47       6528       32768        5         128      6.23%
//    48       6784       40960        6         256      4.36%
//    49       6912       49152        7         768      3.37%
//    50       8192        8192        1           0     15.61%
//    51       9472       57344        6         512     14.28%
//    52       9728       49152        5         512      3.64%
//    53      10240       40960        4           0      4.99%
//    54      10880       32768        3         128      6.24%
//    55      12288       24576        2           0     11.45%
//    56      13568       40960        3         256      9.99%
//    57      14336       57344        4           0      5.35%
//    58      16384       16384        1           0     12.49%
//    59      18432       73728        4           0     11.11%
//    60      19072       57344        3         128      3.57%
//    61      20480       40960        2           0      6.87%
//    62      21760       65536        3         256      6.25%
//    63      24576       24576        1           0     11.45%
//    64      27264       81920        3         128     10.00%
//    65      28672       57344        2           0      4.91%
//    66      32768       32768        1           0     12.50%

说说每列代表的含义：

  • class： class ID，每个span结构中都有一个class ID, 表示该span可处理的对象类型
  • bytes/obj：该class代表对象的字节数
  • bytes/span：每个span占用堆的字节数，也即页数*页大小
  • objects: 每个span可分配的对象个数，也即（bytes/spans）/（bytes/obj）
  • waste bytes: 每个span产生的内存碎片，也即（bytes/spans）%（bytes/obj）

阅读方式如下：
以类型(class)为1的span为例,span中的元素大小是8 byte, span本身占1页也就是8K, 一共可以保存1024个对象。

细心的同学可能会发现代码中一共有66种，还有一种特殊的span：
即对于大于32k的对象出现时，会直接从heap分配一个特殊的span，这个特殊的span的类型(class)是0, 只包含了一个大对象, span的大小由对象的大小决定。

bitmap

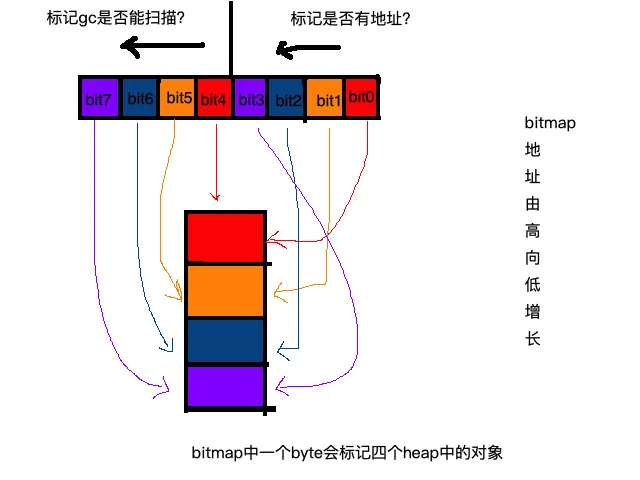

heap bitmapsarenaheap bitmaps

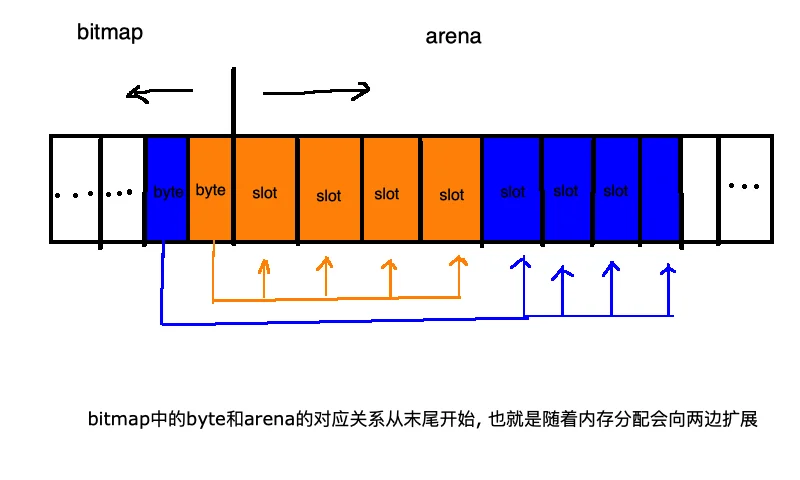

bitmap的地址是由高地址向低地址增长的。

宏观的图为：


bitmap 主要的作用还是服务于GC。

arenaspansbitmap

内存管理组件

mspanmcachemcentralmheap
mspanmcachemcachemspanmcachemspanmcentralmcachemspanmheap

mspan

mspanspansmspan
mspanspans

mcache

spanmcachemcache

如何做到的？

在讲之前，请先回顾一下Go的并发调度模型，如果你还不了解，请看我这篇文章 https://mp.weixin.qq.com/s/74hbRTQ2TjdH5G9F2of4_g

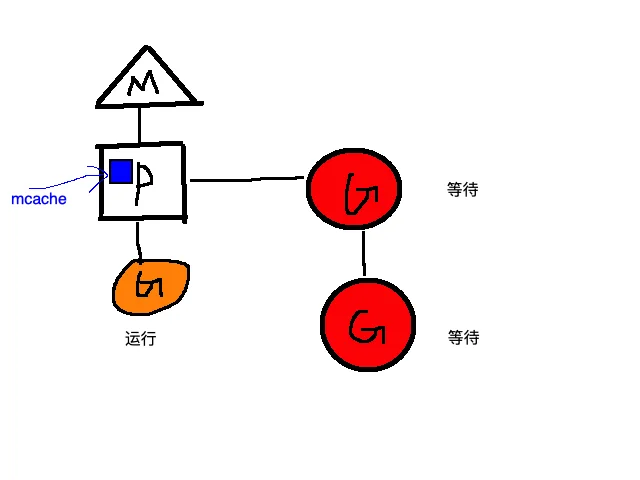

然后请看下图：

mcachemcache
mcache

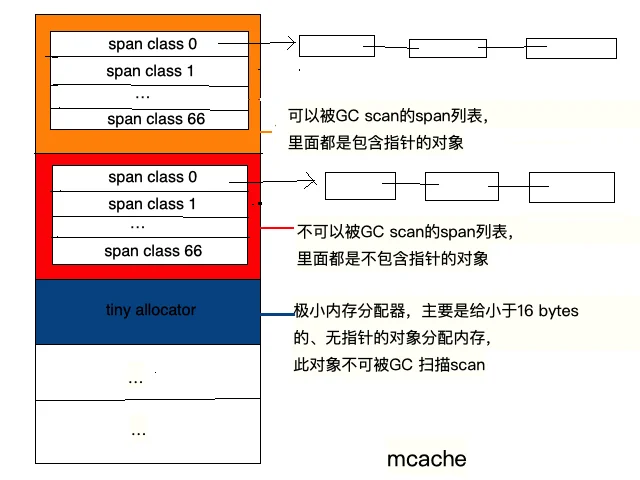

mcache中的span链表分为两组，一组是包含指针类型的对象，另一组是不包含指针类型的对象。为什么分开呢？

主要是方便GC，在进行垃圾回收的时候，对于不包含指针的对象列表无需进一步扫描是否引用其他活跃的对象(如果对go的gc不是很了解，请看我这篇文章 https://mp.weixin.qq.com/s/_h0-8hma5y_FHKBeFuOOyw)。

<=32kmcache

在此，我觉的有必要说一下go中对象按照的大小维度的分类。
分为三类：

  • tinny allocations (size < 16 bytes，no pointers)
  • small allocations (16 bytes < size <= 32k)
  • large allocations (size > 32k)
tiny allocationssmall allocationsmcache
tiny allocationstiny allocator
small allocationsmcachemspanmcachmcentralmspansmspan

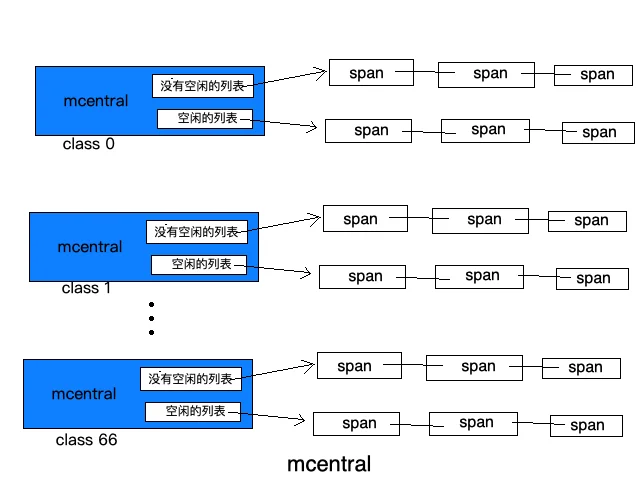

mcentral

mcachemspanmcentralmspan

mspanmspanmcentral
mcentralmspan
mspanmcachemspanmspan
mspanmcachemcentral
mcentral
mcentralmspanmheap

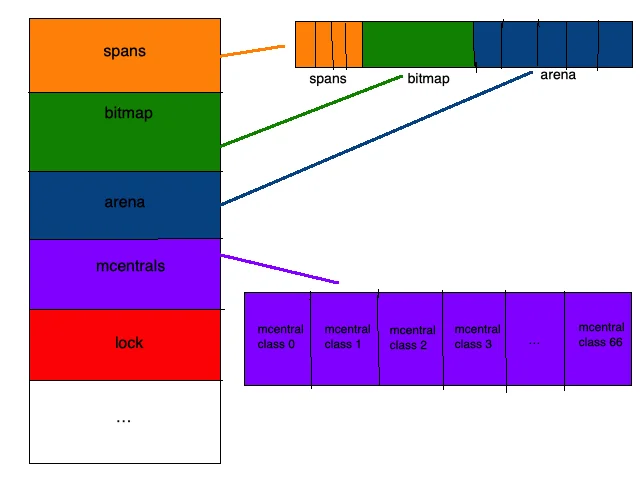

mheap

mheapmheap

mheapmcachemcachemheap
mheapmcachemcache
mheap

Go内存分配流程总结

对象分三种：

  • 微小对象，size < 16B
  • 一般小对象， 16 bytes < size <= 32k
  • 大对象 size > 32k

分配方式分三种：

mheap

对象分配：

mcache

分配顺序：

mcachemcentralmheapmspanmspan

Go的内存管理是非常复杂的，且每个版本都有细微的变化，在此，只讲了些最容易宏观掌握的东西，希望大家多多提意见，如有什么问题，请及时与我沟通，以下是联系方式：

互联网技术窝

参考文献:

  • 简单易懂的 Go 内存分配原理解读 https://yq.aliyun.com/articles/652551
  • 雨痕<<Go源码解析>>
