上篇文章我们讲述了如何创建一个窗口，是时候在窗口内绘制一些图形了，这也是OpenGL最难的部分之一，本教程
在学习此节之前，建议将这三个单词先记下来：

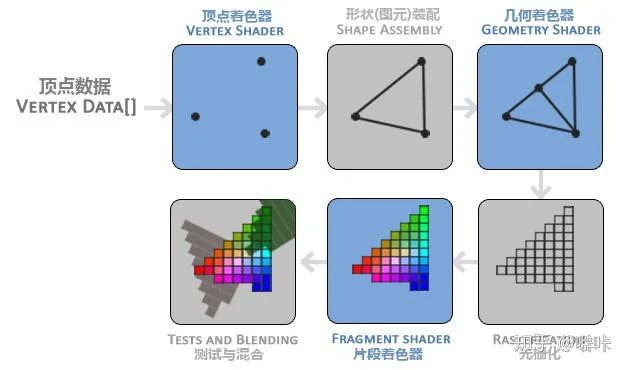

图形渲染管线着色器OpenGL着色器语言GLSL下面，你会看到一个图形渲染管线的每个阶段的抽象展示。要注意蓝色部分代表的是我们可以注入自定义的着色器的部分。
如你所见，图形渲染管线包含很多部分，每个部分都将在转换顶点数据到最终像素这一过程中处理各自特定的阶段。我们会概括性地解释一下渲染管线的每个部分，让你对图形渲染管线的工作方式有个大概了解。
顶点顶点属性顶点着色器图元装配几何着色器光栅化阶段裁切片段着色器Alpha测试混合alpha混合可以看到，图形渲染管线非常复杂，它包含很多可配置的部分。然而，对于大多数场合，我们只需要配置顶点和片段着色器就行了。几何着色器是可选的，通常使用它默认的着色器就行了。
在现代OpenGL中，我们必须定义至少一个顶点着色器和一个片段着色器（因为GPU中没有默认的顶点/片段着色器）。出于这个原因，刚开始学习现代OpenGL的时候可能会非常困难，因为在你能够渲染自己的第一个三角形之前已经需要了解一大堆知识了。在本节结束你最终渲染出你的三角形的时候，你也会了解到非常多的图形编程知识。
顶点输入
标准化设备坐标float由于OpenGL是在3D空间中工作的，而我们渲染的是一个2D三角形，我们将它顶点的z坐标设置为0.0。这样子的话三角形每一点的深度(Depth，译注2)都是一样的，从而使它看上去像是2D的。
标准化设备坐标(Normalized Device Coordinates, NDC)
一旦你的顶点坐标已经在顶点着色器中处理过，它们就应该是标准化设备坐标了，标准化设备坐标是一个x、y和z值在-1.0到1.0的一小段空间。任何落在范围外的坐标都会被丢弃/裁剪，不会显示在你的屏幕上。下面你会看到我们定义的在标准化设备坐标中的三角形(忽略z轴)：
屏幕空间坐标glViewport视口变换定义这样的顶点数据以后，我们会把它作为输入发送给图形渲染管线的第一个处理阶段：顶点着色器。它会在GPU上创建内存用于储存我们的顶点数据，还要配置OpenGL如何解释这些内存，并且指定其如何发送给显卡。顶点着色器接着会处理我们在内存中指定数量的顶点。
顶点缓冲对象gl.GenBuffersgl.BindBufferglBufferDatagl.BufferDatalen第四个参数指定了我们希望显卡如何管理给定的数据。它有三种形式：
- GL_STATIC_DRAW ：数据不会或几乎不会改变。
- GL_DYNAMIC_DRAW：数据会被改变很多。
- GL_STREAM_DRAW ：数据每次绘制时都会改变。
三角形的位置数据不会改变，每次渲染调用时都保持原样，所以它的使用类型最好是GL_STATIC_DRAW。如果，比如说一个缓冲中的数据将频繁被改变，那么使用的类型就是GL_DYNAMIC_DRAW或GL_STREAM_DRAW，这样就能确保显卡把数据放在能够高速写入的内存部分。
现在我们已经把顶点数据储存在显卡的内存中，用VBO这个顶点缓冲对象管理。下面我们会创建一个顶点和片段着色器来真正处理这些数据。现在我们开始着手创建它们吧。
顶点着色器
顶点着色器(Vertex Shader)是几个可编程着色器中的一个。如果我们打算做渲染的话，现代OpenGL需要我们至少设置一个顶点和一个片段着色器。我们会简要介绍一下着色器以及配置两个非常简单的着色器来绘制我们第一个三角形。下一节中我们会更详细的讨论着色器。
我们需要做的第一件事是用着色器语言GLSL(OpenGL Shading Language)编写顶点着色器，然后编译这个着色器，这样我们就可以在程序中使用它了。下面你会看到一个非常基础的GLSL顶点着色器的源代码：
可以看到，GLSL看起来很像C语言。每个着色器都起始于一个版本声明。OpenGL 3.3以及和更高版本中，GLSL版本号和OpenGL的版本是匹配的（比如说GLSL 420版本对应于OpenGL 4.2）。我们同样明确表示我们会使用核心模式。
infloatvec3layout (location = 0)vec.xvec.yvec.zvec.wvec.wvec4mainvec3vec4w1.0f当前这个顶点着色器可能是我们能想到的最简单的顶点着色器了，因为我们对输入数据什么都没有处理就把它传到着色器的输出了。在真实的程序里输入数据通常都不是标准化设备坐标，所以我们首先必须先把它们转换至OpenGL的可视区域内。
编译着色器
我们已经写了一个顶点着色器源码（储存在一个C的字符串中），但是为了能够让OpenGL使用它，我们必须在运行时动态编译它的源码。
unsigned intglCreateShadergl.CreateShader下一步我们把这个着色器源码附加到着色器对象上，然后编译它：
gl.ShaderSourceNULLgl.CompileShadergl.GetShaderivgl.GetShaderInfoLog如果编译的时候没有检测到任何错误，顶点着色器就被编译成功了。
片段着色器
片段着色器(Fragment Shader)是第二个也是最后一个我们打算创建的用于渲染三角形的着色器。片段着色器所做的是计算像素最后的颜色输出。为了让事情更简单，我们的片段着色器将会一直输出橘黄色。
在计算机图形中颜色被表示为有4个元素的数组：红色、绿色、蓝色和alpha(透明度)分量，通常缩写为RGBA。当在OpenGL或GLSL中定义一个颜色的时候，我们把颜色每个分量的强度设置在0.0到1.0之间。比如说我们设置红为1.0f，绿为1.0f，我们会得到两个颜色的混合色，即黄色。这三种颜色分量的不同调配可以生成超过1600万种不同的颜色！
outvec4编译片段着色器的过程与顶点着色器类似，只不过我们使用GL_FRAGMENT_SHADER常量作为着色器类型：
着色器程序着色器程序
链接当链接着色器至一个程序的时候，它会把每个着色器的输出链接到下个着色器的输入。当输出和输入不匹配的时候，你会得到一个连接错误。
创建一个程序对象很简单：
gl.CreateProgramgl.LinkProgramgl.LinkProgramgl.GetShaderivgl.GetShaderInfoLoggl.UseProgramgl.UseProgram对了，在把着色器对象链接到程序对象以后，记得删除着色器对象，我们不再需要它们了：
现在，我们已经把输入顶点数据发送给了GPU，并指示了GPU如何在顶点和片段着色器中处理它。就快要完成了，但还没结束，OpenGL还不知道它该如何解释内存中的顶点数据，以及它该如何将顶点数据链接到顶点着色器的属性上。我们需要告诉OpenGL怎么做。
链接顶点属性
顶点着色器允许我们指定任何以顶点属性为形式的输入。这使其具有很强的灵活性的同时，它还的确意味着我们必须手动指定输入数据的哪一个部分对应顶点着色器的哪一个顶点属性。所以，我们必须在渲染前指定OpenGL该如何解释顶点数据。

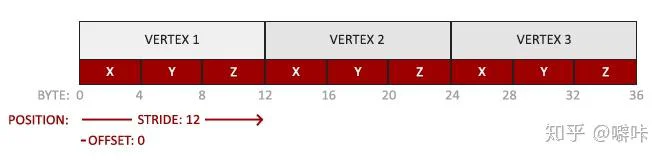

我们的顶点缓冲数据会被解析为下面这样子：
紧密排列glVertexAttribPointergl.VertexAttribPointer函数的参数非常多，所以我会逐一介绍它们：
layout(location = 0)00vec3vec*步长float3 * sizeof(float)void*偏移量gl.VertexAttribPointergl.VertexAttribPointer0gl.EnableVertexAttribArray每当我们绘制一个物体的时候都必须重复这一过程。这看起来可能不多，但是如果有超过5个顶点属性，上百个不同物体呢（这其实并不罕见）。绑定正确的缓冲对象，为每个物体配置所有顶点属性很快就变成一件麻烦事。有没有一些方法可以使我们把所有这些状态配置储存在一个对象中，并且可以通过绑定这个对象来恢复状态呢？
顶点数组对象

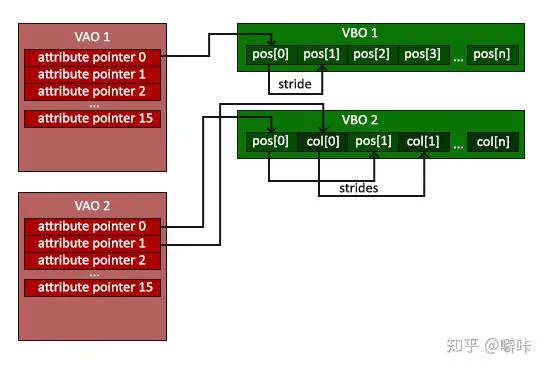

顶点数组对象VAOOpenGL的核心模式要求我们使用VAO，所以它知道该如何处理我们的顶点输入。如果我们绑定VAO失败，OpenGL会拒绝绘制任何东西。
一个顶点数组对象会储存以下这些内容：
gl.EnableVertexAttribArraygl.DisableVertexAttribArraygl.VertexAttribPointergl.VertexAttribPointer
创建一个VAO和创建一个VBO很类似：
gl.BindVertexArray就这么多了！前面做的一切都是等待这一刻，一个储存了我们顶点属性配置和应使用的VBO的顶点数组对象。一般当你打算绘制多个物体时，你首先要生成/配置所有的VAO（和必须的VBO及属性指针)，然后储存它们供后面使用。当我们打算绘制物体的时候就拿出相应的VAO，绑定它，绘制完物体后，再解绑VAO。
我们一直期待的三角形

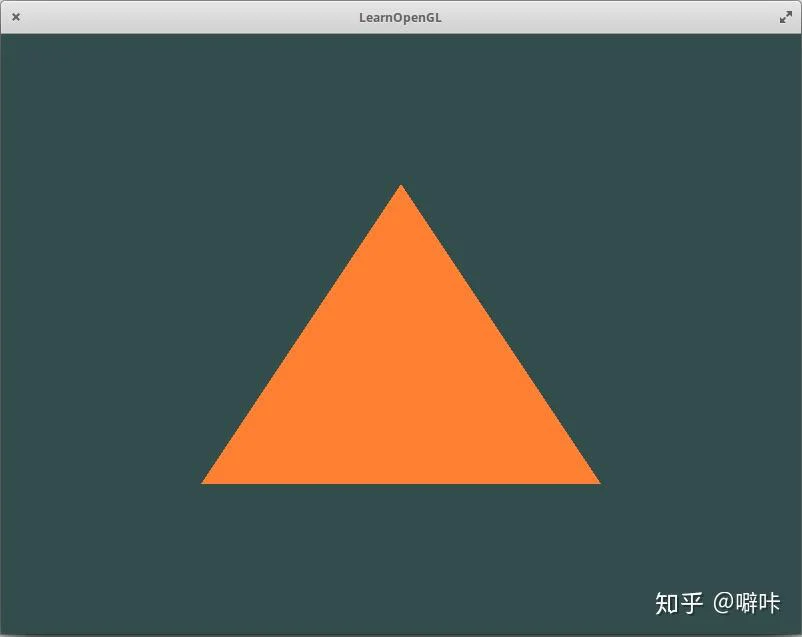

gl.DrawArraysgl.DrawArrays03现在尝试编译代码，如果弹出了任何错误，回头检查你的代码。如果你编译通过了，你应该看到下面的结果：
完整的程序源码可以在这里找到。
如果你的输出和这个看起来不一样，你可能做错了什么。去查看一下源码，检查你是否遗漏了什么东西，或者你也可以在评论区提问。
索引缓冲对象
在渲染顶点这一话题上我们还有最后一个需要讨论的东西——索引缓冲对象(Element Buffer Object，EBO，也叫Index Buffer Object，IBO)。要解释索引缓冲对象的工作方式最好还是举个例子：假设我们不再绘制一个三角形而是绘制一个矩形。我们可以绘制两个三角形来组成一个矩形（OpenGL主要处理三角形）。这会生成下面的顶点的集合：

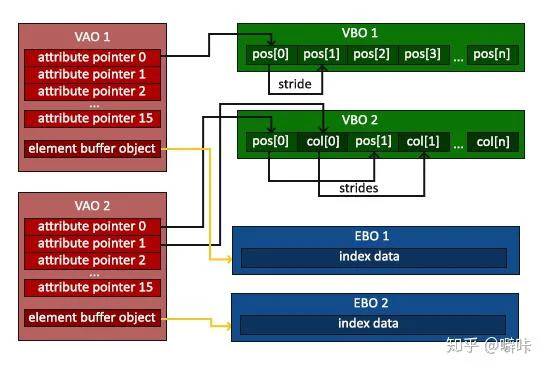

右下角左上角索引绘制你可以看到，当时用索引的时候，我们只定义了4个顶点，而不是6个。下一步我们需要创建索引缓冲对象：
gl.BufferDatagl.DrawArraysgl.DrawElements
gl.BindBuffer最后的初始化和绘制代码现在看起来像这样：

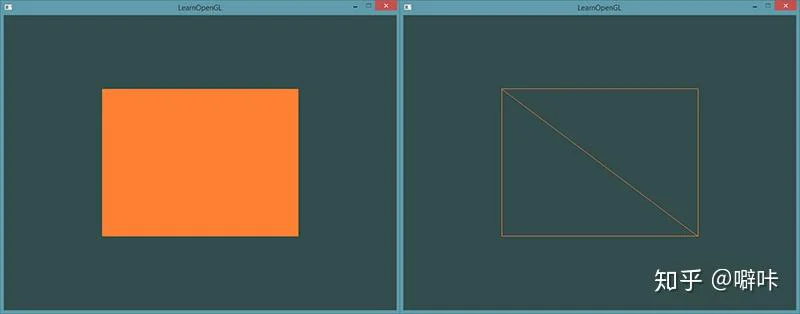

线框模式
glPolygonMode(gl.FRONT_AND_BACK, gl.LINE)gl.PolygonMode(gl.FRONT_AND_BACK, gl.FILL)如果你遇到任何错误，回头检查代码，看看是否遗漏了什么。
如果你像我这样成功绘制出了这个三角形或矩形，那么恭喜你，你成功地通过了现代OpenGL最难部分之一：绘制你自己的第一个三角形。这部分很难，因为在可以绘制第一个三角形之前你需要了解很多知识。幸运的是我们现在已经越过了这个障碍，接下来的教程会比较容易理解一些。
附加资源
练习
为了更好的掌握上述概念，我准备了一些练习。建议在继续下一节的学习之前先做完这些练习，确保你对这些知识有比较好的理解。
