零拷贝

零拷贝（Zero-Copy）是一种 I/O 操作优化技术，可以快速高效地将数据从文件系统移动到网络接口，而不需要将其从内核空间复制到用户空间。其在 FTP 或者 HTTP 等协议中可以显著地提升性能。但是需要注意的是，并不是所有的操作系统都支持这一特性，目前只有在使用 NIO 和 Epoll 传输时才可使用该特性。

需要注意，它不能用于实现了数据加密或者压缩的文件系统上，只有传输文件的原始内容。这类原始内容也包括加密了的文件内容。

传统I/O操作存在的性能问题

如果服务端要提供文件传输的功能，我们能想到的最简单的方式是：将磁盘上的文件读取出来，然后通过网络协议发送给客户端。

传统 I/O 的工作方式是，数据读取和写入是从用户空间到内核空间来回复制，而内核空间的数据是通过操作系统层面的 I/O 接口从磁盘读取或写入。

代码通常如下，一般会需要两个系统调用：

read(file, tmp_buf, len);
write(socket, tmp_buf, len);

代码很简单，虽然就两行代码，但是这里面发生了不少的事情。

首先，期间共发生了 4 次用户态与内核态的上下文切换，因为发生了两次系统调用，一次是 read() ，一次是 write()，每次系统调用都得先从用户态切换到内核态，等内核完成任务后，再从内核态切换回用户态。

上下文切换到成本并不小，一次切换需要耗时几十纳秒到几微秒，虽然时间看上去很短，但是在高并发的场景下，这类时间容易被累积和放大，从而影响系统的性能。

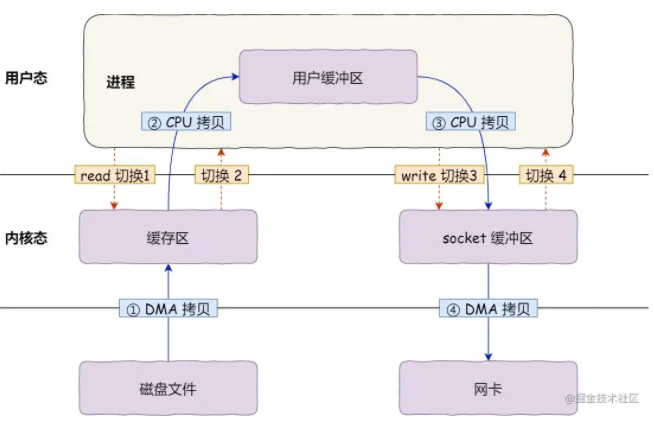

其次，还发生了 4 次数据拷贝，其中两次是 DMA 的拷贝，另外两次则是通过 CPU 拷贝的，下面说一下这个过程：

  • 第一次拷贝，把磁盘上的数据拷贝到操作系统内核的缓冲区里，这个拷贝的过程是通过 DMA 搬运的。
  • 第二次拷贝，把内核缓冲区的数据拷贝到用户的缓冲区里，于是我们应用程序就可以使用这部分数据了，这个拷贝到过程是由 CPU 完成的。
  • 第三次拷贝，把刚才拷贝到用户的缓冲区里的数据，再拷贝到内核的 socket 的缓冲区里，这个过程依然还是由 CPU 搬运的。
  • 第四次拷贝，把内核的 socket 缓冲区里的数据，拷贝到网卡的缓冲区里，这个过程又是由 DMA 搬运的。

这种简单又传统的文件传输方式，存在冗余的上文切换和数据拷贝，在高并发系统里是非常糟糕的，多了很多不必要的开销，会严重影响系统性能。

所以，要想提高文件传输的性能，就需要减少「用户态与内核态的上下文切换」和「内存拷贝」的次数。

零拷贝技术原理

零拷贝主要是用来解决操作系统在处理 I/O 操作时，频繁复制数据的问题。关于零拷贝主要技术有 mmap+write、sendfile和splice等几种方式。

虚拟内存

在了解零拷贝技术之前，先了解虚拟内存的概念。
所有现代操作系统都使用虚拟内存，使用虚拟地址取代物理地址，主要有以下几点好处：

  • 多个虚拟内存可以指向同一个物理地址。
  • 虚拟内存空间可以远远大于物理内存空间。

利用上述的第一条特性可以优化，可以把内核空间和用户空间的虚拟地址映射到同一个物理地址，这样在 I/O 操作时就不需要来回复制了。

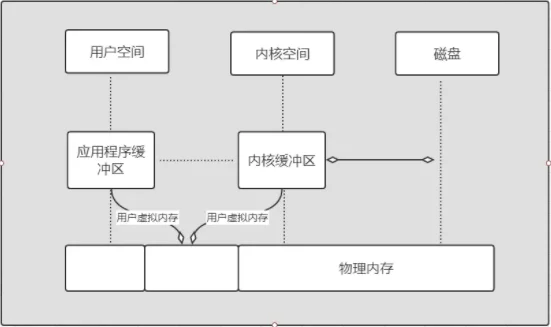

如下图展示了虚拟内存的原理。

mmap/write 方式

使用mmap/write方式替换原来的传统I/O方式，就是利用了虚拟内存的特性。下图展示了mmap/write原理：

整个流程的核心区别就是，把数据读取到内核缓冲区后，应用程序进行写入操作时，直接把内核的Read Buffer的数据复制到Socket Buffer以便写入，这次内核之间的复制也是需要CPU的参与的。

上述流程就是少了一个 CPU COPY，提升了 I/O 的速度。不过发现上下文的切换还是4次并没有减少，这是因为还是要应用程序发起write操作。

那能不能减少上下文切换呢?这就需要sendfile方式来进一步优化了。

sendfile 方式

从 Linux 2.1 版本开始，Linux 引入了 sendfile来简化操作。sendfile方式可以替换上面的mmap/write方式来进一步优化。

sendfile将以下操作：

  mmap();
  write();

替换为：

 sendfile();

这样就减少了上下文切换，因为少了一个应用程序发起write操作，直接发起sendfile操作。

下图展示了sendfile原理：

sendfile方式只有三次数据复制（其中只有一次 CPU COPY）以及2次上下文切换。

那能不能把 CPU COPY 减少到没有呢？这样需要带有 scatter/gather的sendfile方式了。

带有 scatter/gather 的 sendfile方式

Linux 2.4 内核进行了优化，提供了带有 scatter/gather 的 sendfile 操作，这个操作可以把最后一次 CPU COPY 去除。其原理就是在内核空间 Read BUffer 和 Socket Buffer 不做数据复制，而是将 Read Buffer 的内存地址、偏移量记录到相应的 Socket Buffer 中，这样就不需要复制。其本质和虚拟内存的解决方法思路一致，就是内存地址的记录。

下图展示了scatter/gather 的 sendfile 的原理：

scatter/gather 的 sendfile 只有两次数据复制（都是 DMA COPY）及 2 次上下文切换。CUP COPY 已经完全没有。不过这一种收集复制功能是需要硬件及驱动程序支持的。

splice 方式

splice 调用和sendfile 非常相似，用户应用程序必须拥有两个已经打开的文件描述符，一个表示输入设备，一个表示输出设备。与sendfile不同的是，splice允许任意两个文件互相连接，而并不只是文件与socket进行数据传输。对于从一个文件描述符发送数据到socket这种特例来说，一直都是使用sendfile系统调用，而splice一直以来就只是一种机制，它并不仅限于sendfile的功能。也就是说 sendfile 是 splice 的一个子集。

在 Linux 2.6.17 版本引入了 splice，而在 Linux 2.6.23 版本中， sendfile 机制的实现已经没有了，但是其 API 及相应的功能还在，只不过 API 及相应的功能是利用了 splice 机制来实现的。

和 sendfile 不同的是，splice 不需要硬件支持。

总结

无论是传统的 I/O 方式，还是引入了零拷贝之后，2 次 DMA copy是都少不了的。因为两次 DMA 都是依赖硬件完成的。所以，所谓的零拷贝，都是为了减少 CPU copy 及减少了上下文的切换。
下图展示了各种零拷贝技术的对比图：

CPU拷贝 DMA拷贝 系统调用 上下文切换
传统方法 2 2 read/write 4
内存映射 1 2 mmap/write 4
sendfile 1 2 sendfile 2
scatter/gather copy 0 2 sendfile 2
splice 0 2 splice 0
