内存映射是一个很有趣的思想，我们都知道操作系统分为用户态和内核态，用户态是不能直接和物理设备打交道，如果我们用户空间想访问硬盘的一块区域数据，则需要两次拷贝(硬盘->内核->用户)，但是内存映射的设计只需要发生一次拷贝，大大提高了读取数据的效率。那么内存映射的原理和内核是如何实现的呢？

1. 内存映射概念

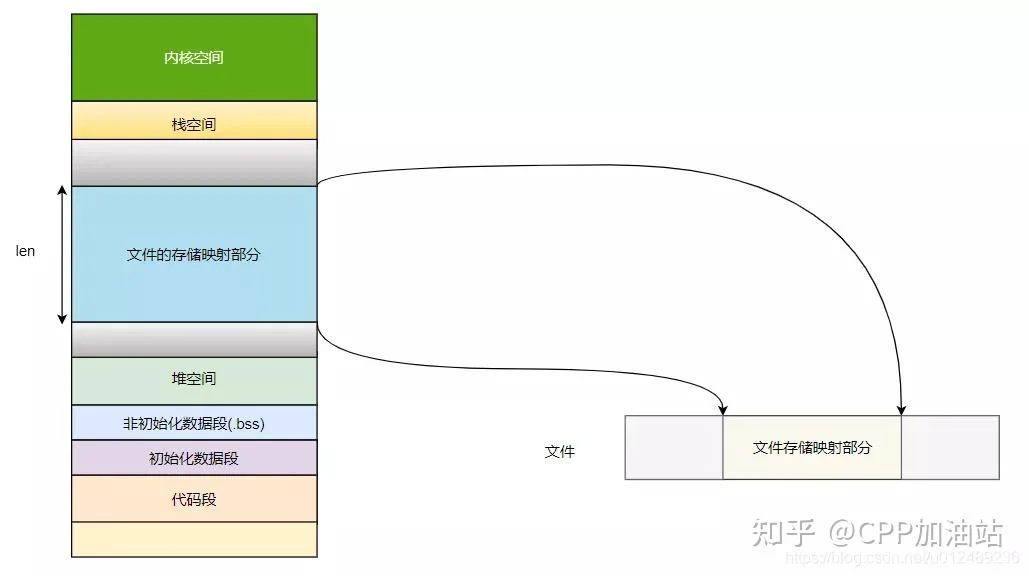

内存映射，简而言之就是将用户空间的一段内存区域映射到内核空间，映射成功后，用户对这段内存区域的修改可以直接反映到内核空间，同样，内核空间对这段区域的修改也直接反映给用户空间，对于用户空间和内核空间两者之间需要进行大量数据传输等操作的话效率是非常高的。如下图所示



实现这样的映射后，进程就可以采用指针的方式读写操作这一段内存，而系统会自动回写脏页到对应的文件磁盘上，就可以完成对于文件的操作，而不需要再调用read/write等系统调用函数。同时，内核空间对于这段区域的修改也可以直接反映到用户空间，从而可以实现不同进程间的文件共享。

mmap/munmap 接口是常用的内存映射的系统调用接口，无论是在用户空间分配内存、读写大文件、连接动态库文件，还是多进程间共享内存，都可以看到其身影，其声明如下：

条件：

mmap()必须以PAGE_SIZE为单位进行映射，而内存也只能以页为单位进行映射，若要映射非PAGE_SIZE整数倍的地址范围，要先进行内存对齐，强行以PAGE_SIZE的倍数大小进行映射。

参数说明：

  • start：映射区的开始地址，设置为0时表示由系统决定映射区的起始地址。
  • length：映射区的长度。//长度单位是 以字节为单位，不足一内存页按一内存页处理
  • prot：期望的内存保护标志，不能与文件的打开模式冲突。是以下的某个值，可以通过or运算合理地组合在一起
  • PROT_EXEC: 表示映射的页面是可以执行的
  • PROT_READ：表示映射的页面是可以读取的
  • PROT_WRITE ：表示映射的页面是可以写入的
  • PROT_NONE ：表示映射的页面是不可访问的
  • flags：指定映射对象的类型，映射选项和映射页是否可以共享。它的值可以是一个或者多个以下位的组合体
  • MAP_SHARED：创建一个共享映射的区域，多个进程可以通过共享映射的方式来映射一个文件，这样其他进程也可以看到映射内容的改变，修改后的内容会同步到磁盘文件
  • MAP_PRIVATE：创建一个私有的写时复制的映射，多个进程可以通过私有映射方式来映射一个文件，其他的进程不会看到映射文件内容的改变，修改后也不会同步到磁盘中
  • MAP_ANONYMOUS：创建一个匿名映射，即没有关联到文件的映射
  • MAP_FIXED：
  • MAP_POPULATE：提前遇到文件内容到映射区
  • fd：mmap映射释放和文件相关联，可以分为匿名映射和文件映射
  • 文件映射：将一个普通文件的全部或者一部分映射到进程的虚拟内存中。映射后，进程就可以直接在对应的内存区域操作文件内容！
  • 匿名映射：匿名映射没有对应的文件或者对应的文件时虚拟文件(如：/dev/zero)，映射后会把内存分页全部初始化为0。
  • offset：被映射对象内容的起点

返回说明：

成功执行时，mmap()返回被映射区的指针，munmap()返回0。失败时，mmap()返回MAP_FAILED[其值为(void *)-1]，munmap返回-1。

根据文件关联性和映射区域示范共享等属性，其分为

私有映射共享映射匿名映射私有匿名映射(通常用于内存分配)，当使用大于128K内存时 fd = -1 且 flags = MAP_ANONYMOUS｜MAP_PRIVATE共享匿名映射(通常用于父子进程间共享) fd = -1 且 flags = MAP_ANONYMOUS｜MAP_SHARED文件映射私有文件映射(通常用于动态库加载)共享文件映射(通常用于内存映射IO、进程间通信)

相关视频推荐

【文章福利】：小编整理了一些个人觉得比较好的学习书籍、视频资料共享在群文件里面，有需要的可以自行添加哦！~点击832218493加入（需要自取）

2. 源码分析

查看 mmap 的系统调用的代码实现，其流程为 sys_mmp_pg_off()，最终会调用达到 do_mmap_pgoff，该函数使一个体系结构无关的代码，定义在 mm/mmap.c 中，

首先我们来看看 do_mmap()，是整个 mmap() 的具体操作函数

do_mmap() 根据用户传入的参数做了一系列的检查，然后根据参数初始化 vm_area_struct 的标志 vm_flags，vma->vm_file = get_file(file) 建立文件与vma的映射, mmap_region() 负责创建虚拟内存区域:

mmap_region() 调用了 call_mmap(file, vma)，call_mmap 根据文件系统的类型选择适配的 mmap() 函数，我们选择目前常用的ext4，ext4_file_mmap() 是ext4对应的mmap, 功能非常简单，更新了file的修改时间(file_accessed(flie))，将对应的operation赋给 vma->vm_flags，后面的文件系统章节在学习这块。

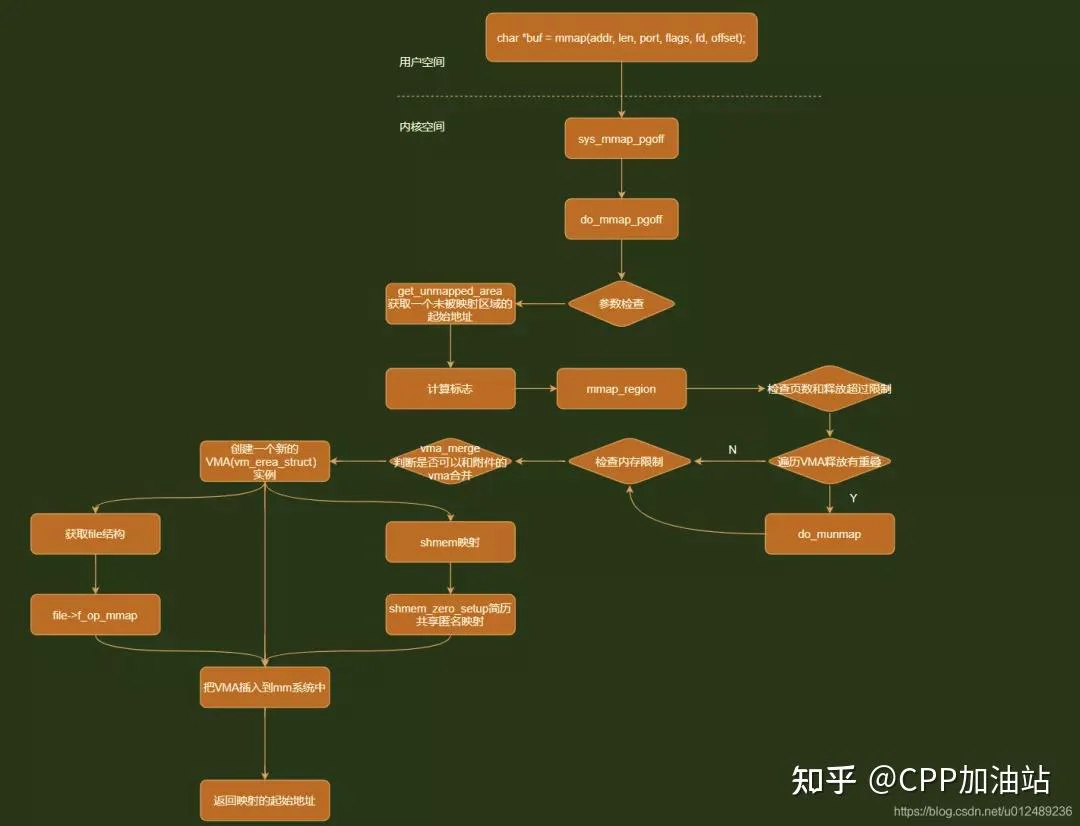

通过分析mmap的源码我们发现在调用 mmap() 的时候仅仅申请一个 vm_area_struct 来建立文件与虚拟内存的映射，并没有建立虚拟内存与物理内存的映射。假如没有设置 MAP_POPULATE 标志位，Linux并不在调用 mmap() 时就为进程分配物理内存空间，直到下次真正访问地址空间时发现数据不存在于物理内存空间时，触发 Page Fault 即缺页中断，Linux才会将缺失的Page换入内存空间。其代码流程图如下所示



3. 应用场景

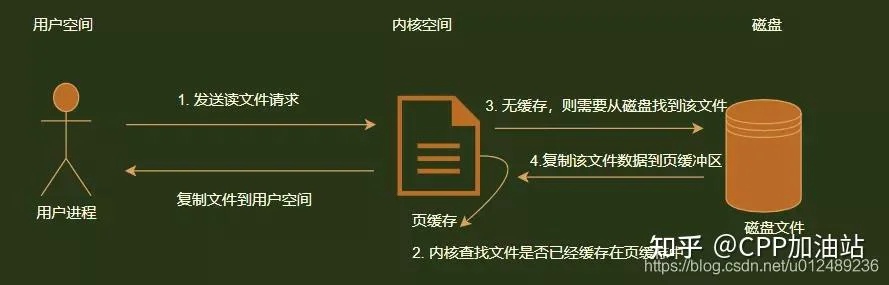

对于传统的linux系统文件操作是如何的呢？首选我们来看看工作流是如何的，其流程如下图所示



其特点为

  • 使用页缓存机制，提高读写效率和保护磁盘
  • 读文件时，先将文件从磁盘拷贝到缓存，由于页缓存区是在内核空间，不能被用户空间直接访问，所以需要将页缓存区数据再次拷贝到用户空间，有2次文件拷贝工作

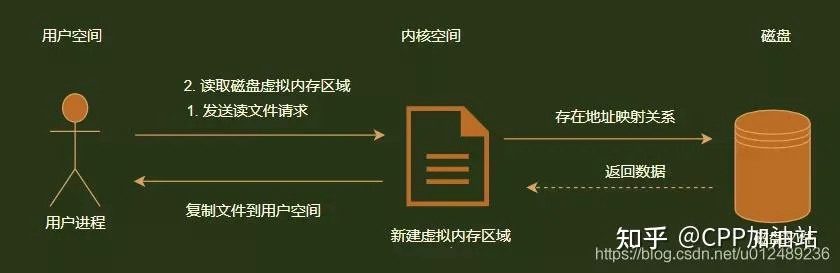

下面来看看使用内存映射文件读/写的流程，其流程图如下图所示



其特点为：

  • 用户空间与内核空间的交互式通过映射的区域直接交互，用内存的读取代替I/O读写，文件读写效率高
  • 数据拷贝次数少，对文件的读取操作跨过页缓存，减少了数据拷贝一次，效率提高
  • 可实现高效的大规模数据传输

在Linux系统中，根据内存映射的本质和特点，其应用场景在于

  • 1.实现内存共享，如跨进程通信
  • 2.提高数据读/写效率：如读写操作

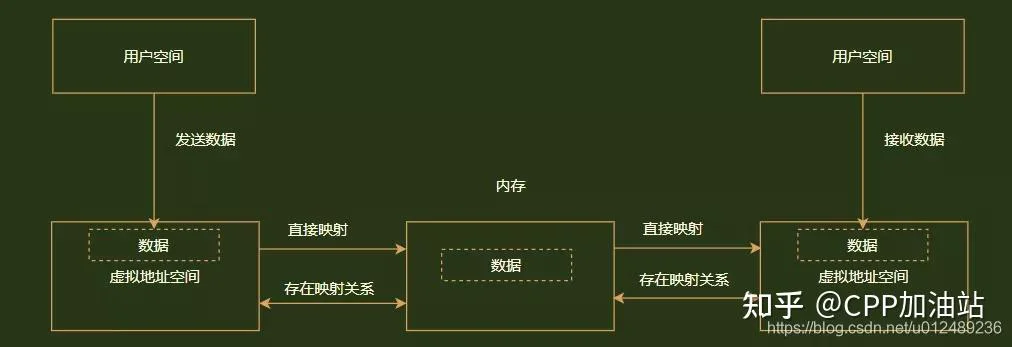

对于进程间的通信，其工作流程如下图所示



  • 创建一块共享的接收区，实现地址映射关系
  • 发送进程数据到自身的虚拟内存区域，数据拷贝1次
  • 由于发送进程的虚拟地址空间与接收进程的虚拟内存地址存在映射关系，所以发送到的数据也存放到接收进程的虚拟内存中，即实现了跨进程间通信

4. 总结

内存映射的读写操作主要的过程如下：

  • 创建虚拟映射区域，其在当前进程的虚拟地址空间中，寻找一段满足大小要求的虚拟地址，并且为此虚拟地址分配一个虚拟内存区域(vm_area_struct结构)，初始化该虚拟内存区域，插入到进程虚拟地址区域的链表和红黑树中
  • 实现地址映射关系，建立页表，该过程在mmap函数中并未实现，此时只是创建了映射关系，并不将任何文件数据拷贝至主存中，真正的数据拷贝是通过进程发起读写操作时
  • 进程访问该映射空间，实现文件内容到物理内存的数据拷贝，当进程读写访问该映射地址时，如果进程写操作改变了内容，并不会立即更新，而是一定时间后系统会自动会写脏数据到对应硬盘的地址空间

使用mmap来创建文件映射，由于只建立了进程地址空间VMA，并没有马上分配page cache和建立映射关系。那么就会导致一个问题，当创建一个很大的VMA，会频繁发生缺页中断。

内存映射机制mmap是POSIX标准的系统调用，有匿名映射和文件映射两种。

  • 匿名映射使用进程的虚拟内存空间，它和malloc(3)类似，实际上有些malloc实现会使用mmap匿名映射分配内存，不过匿名映射不是POSIX标准中规定的。
  • 文件映射有MAP_PRIVATE和MAP_SHARED两种。前者使用COW的方式，把文件映射到当前的进程空间，修改操作不会改动源文件。后者直接把文件映射到当前的进程空间，所有的修改会直接反应到文件的page cache，然后由内核自动同步到映射文件上。

相比于IO函数调用，基于文件的mmap的一大优点是把文件映射到进程的地址空间，避免了数据从用户缓冲区到内核page cache缓冲区的复制过程；当然还有一个优点就是不需要频繁的read/write系统调用。
