一、BlueOcean

1、BlueOcean 概念

提供了一套可视化操作界面来帮助创建、编辑 Pipeline 任务
它为开发人员提供了更具乐趣的Jenkins使用方式
实现了一种全新的、现代风格的用户界面
有助于任何规模的团队实现持续交付

2、BlueOcean 特性

流水线编辑器:是一种直观并可视化的流水线编辑器
流水线的可视化:对流水线的可视化表示
流水线的诊断:即刻定位任务问题
个性化仪表盘:用户可以自定义仪表盘,只显示与自身相关的流水线

3、BlueOcean 安装

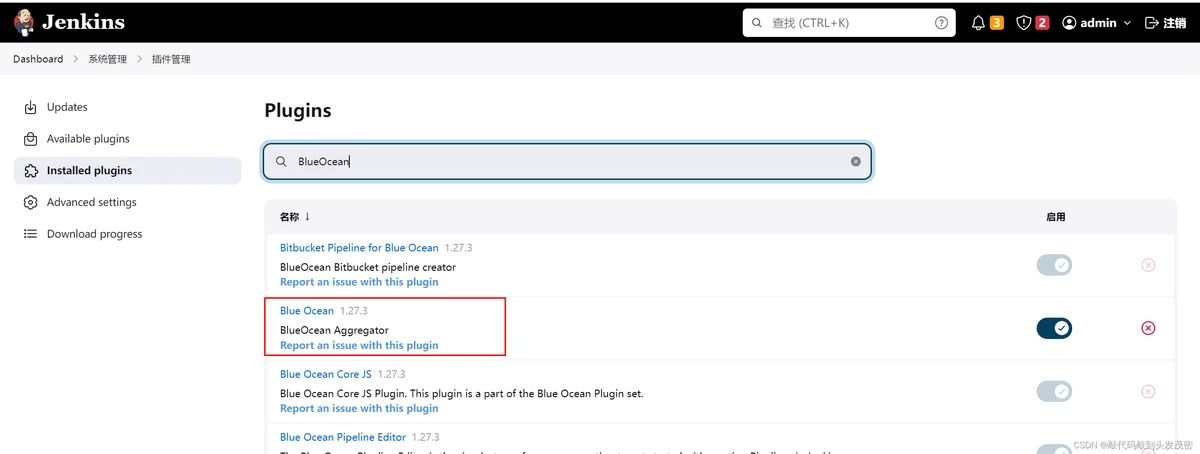

需要在 Jenkins plugin 中安装 BlueOcean
在这里插入图片描述

二、Pipeline 简介

1、Jenkins Pipeline 概念

a、借用Unix 中的Pipeline思路,一种高内聚低耦合的工具
b、Jenkins 2.0 以上才会有
c、一系列 Jenkins 插件将整个持续集成用解释性代码 Jenkinsfile 来描述
d、Jenkinsfile 使用方法:

Jenkins 任务页面输入
源代码工程中编辑

2、Jenkinsfile 语法类型:

Declarative pipeline
Scripts pipeline

3、采用Jenkins 任务页面输入

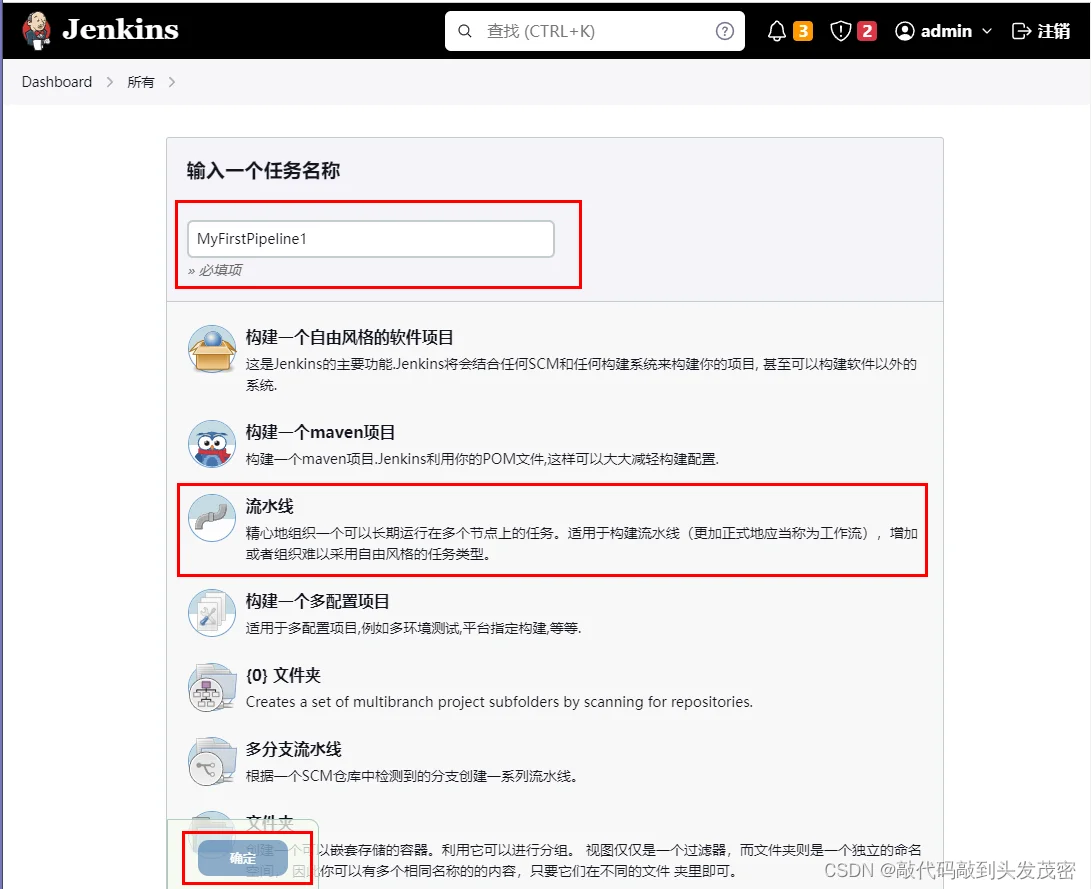

a. Jenkins中创建一个 pipeline 任务

在这里插入图片描述

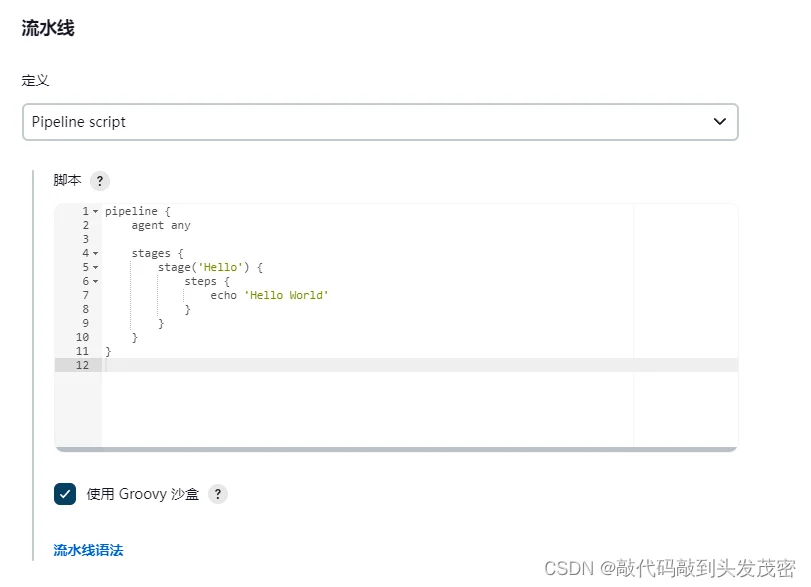

b. Definition 中选择 Pipeline Script

c. 在 Pipeline 模块添加Pipeline代码

pipeline {agent anystages {stage('Hello') {steps {echo 'Hello World'}}}
}

在这里插入图片描述

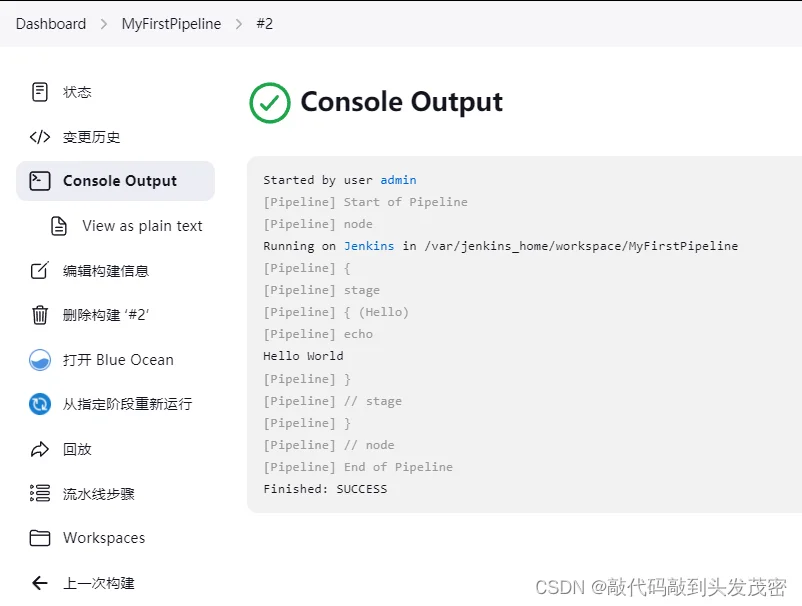

d. 运行

在这里插入图片描述

4、利用Git源码库导入 Jenkins Pipeline

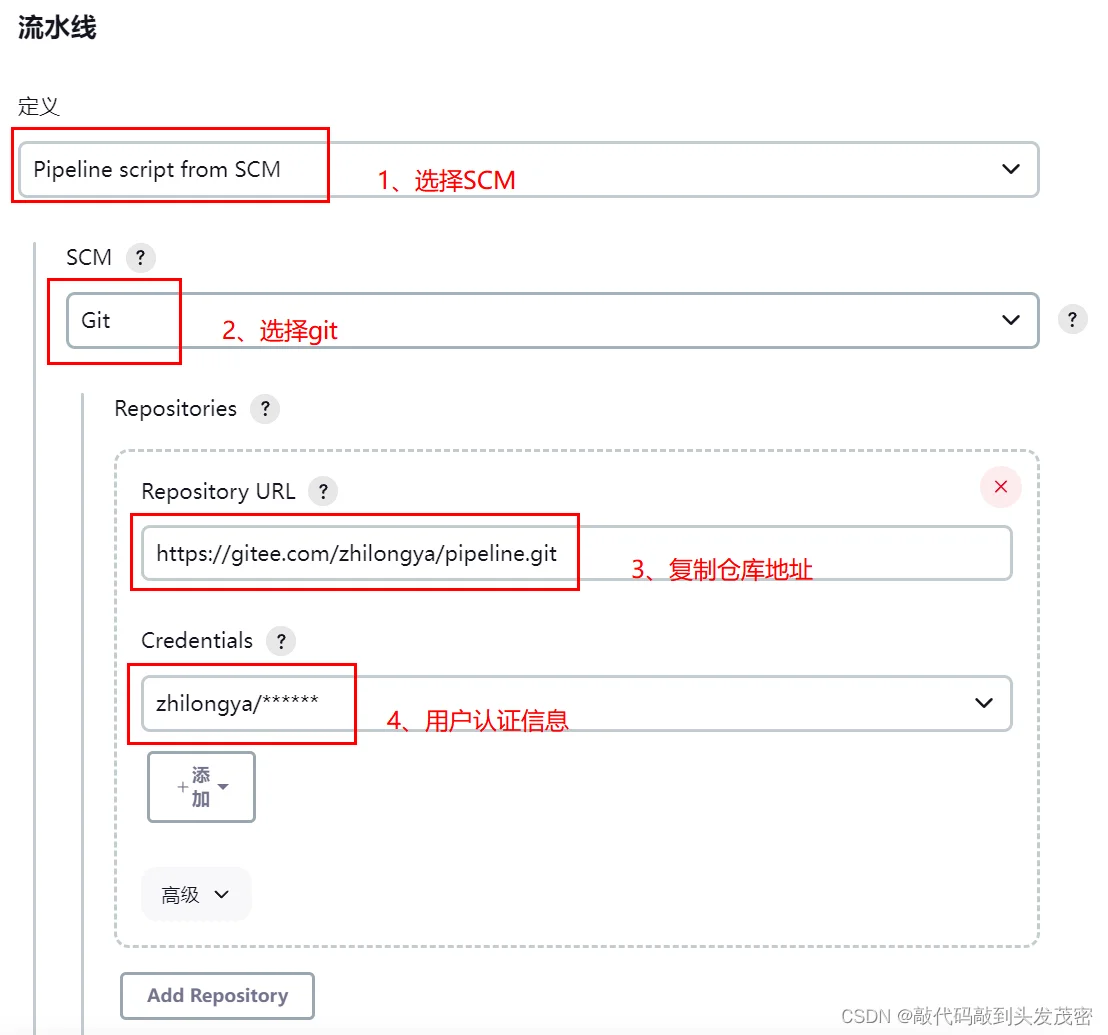

a. 在Jenkins Pipeline 任务中选择 Pipeline script from SCM,

b. 然后添加 git 源码地址,

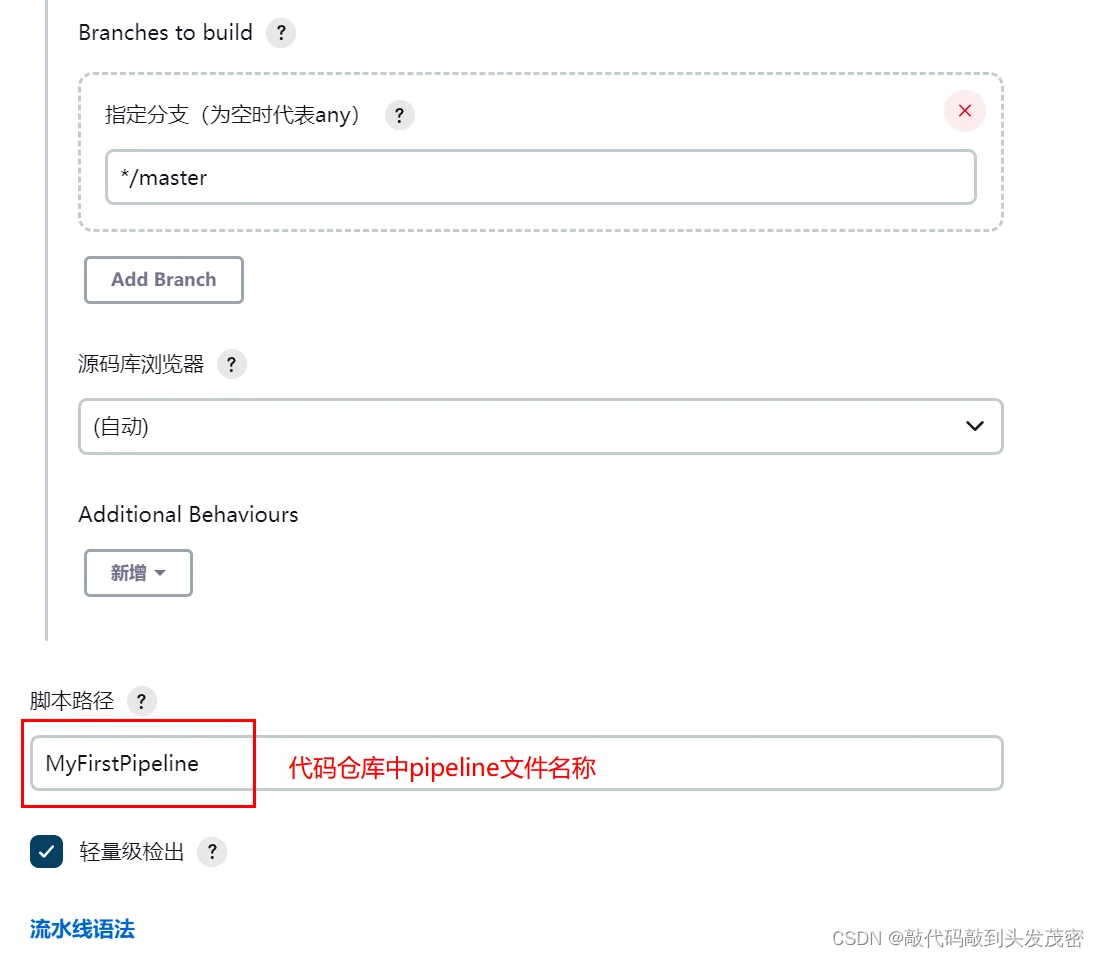

c. 在Script Path中填写需要运行的Jenkinsfile文件所在的地址

在这里插入图片描述

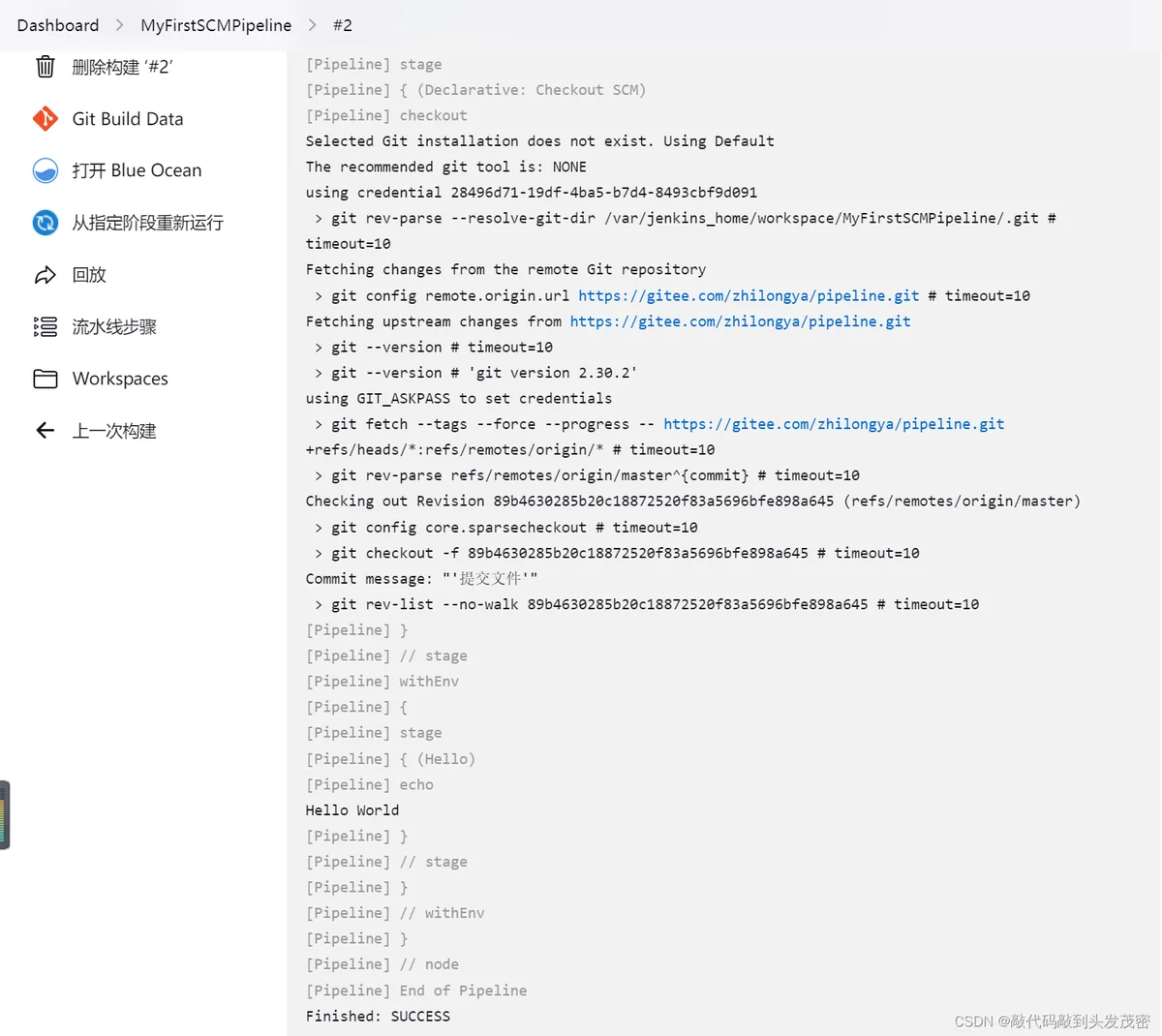

d. 运行

在这里插入图片描述
在这里插入图片描述


三、Jenkinsfile 语法简介

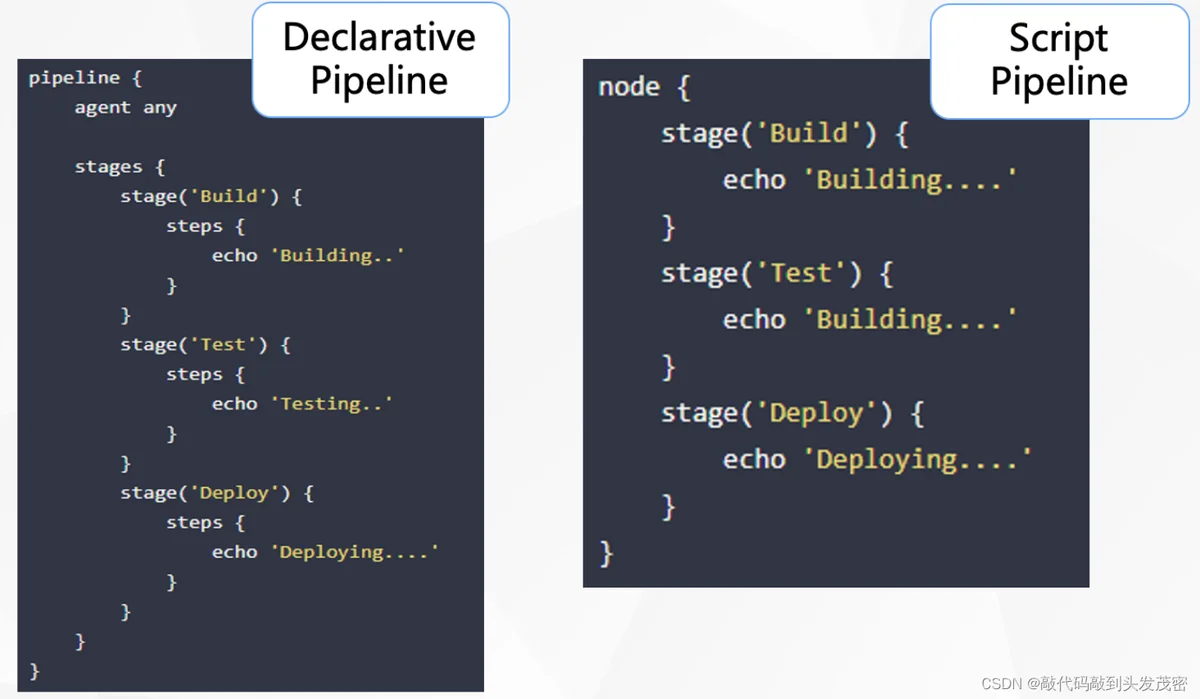

1、Jenkinsfile 支持两种语法形式 :

Declarative pipeline - v2.5之后引入,结构化方式
Scripts pipeline - 基于 groovy 的语法

在这里插入图片描述

2、Jenkinsfile 语法一:Declarative Pipeline

pipeline { }

在这里插入图片描述

3、Declarative Pipeline - agent

agent :定义pipeline执行节点
必须出现的指令
参数

any:可以在任意agent上执行pipeline
none:pipeline将不分配全局agent, 每个stage分配自己的agent
label:指定运行节点的Label
node:自定义运行节点配置,

指定 label
指定 customWorkspace

docker:控制目标节点上的docker运行相关内容

Declarative Pipeline - agent 代码举例

pipeline {agent {label 'master'customWorkspace 'myWorkspace'}
}

4、Declarative Pipeline - stages

必须出现的指令
无参数
包含一个或多个stage的序列,Pipeline的大部分工作在此执行;
每个Pipeline 代码区间中必须只有一个stages

5、Declarative Pipeline - stage

必须出现的指令
无参数
包含在stages中
Pipeline完成的所有实际工作都需要包含到stage中
需要定义stage的名字

6、Declarative Pipeline - steps

必须出现的指令
无参数
具体执行步骤,包含在 stage 代码区间中

7、Declarative Pipeline - stages, stage, steps 代码举例

 stages {stage('pull source code'){steps {echo 'pull source code'sleep 5}}}

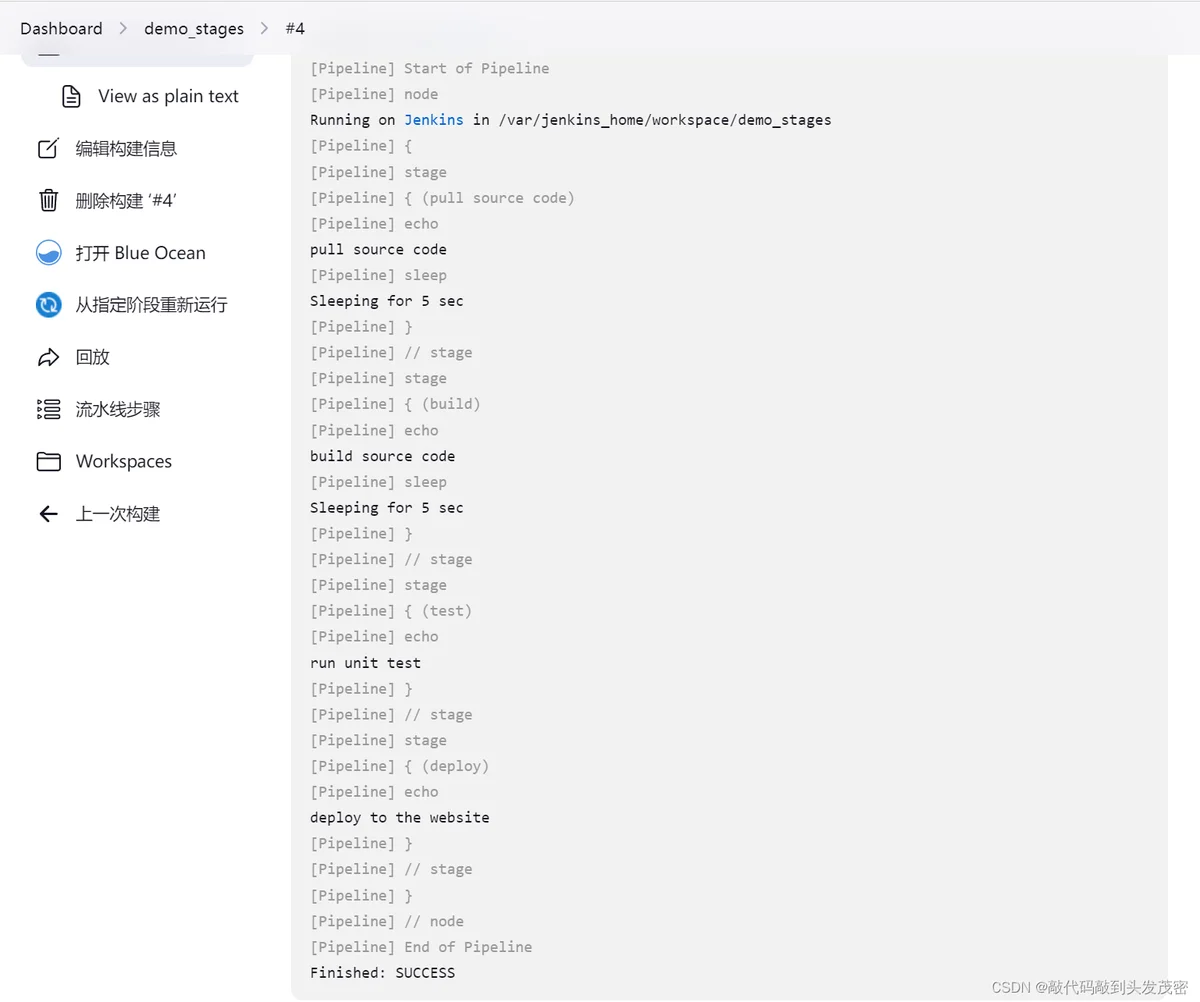

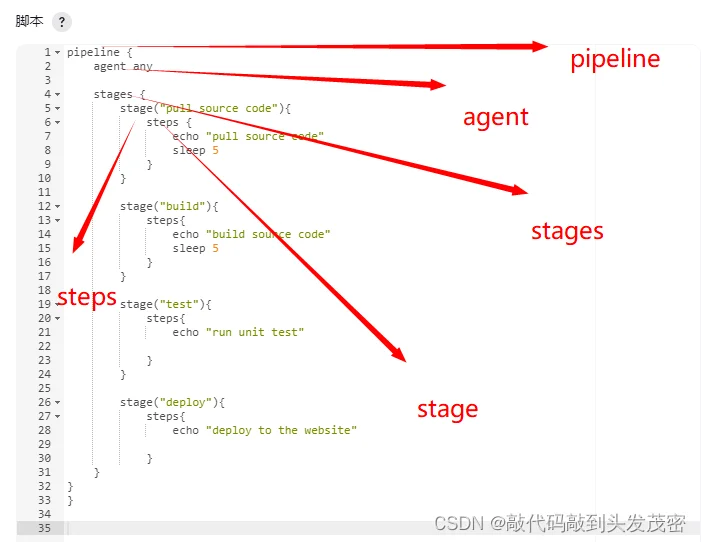

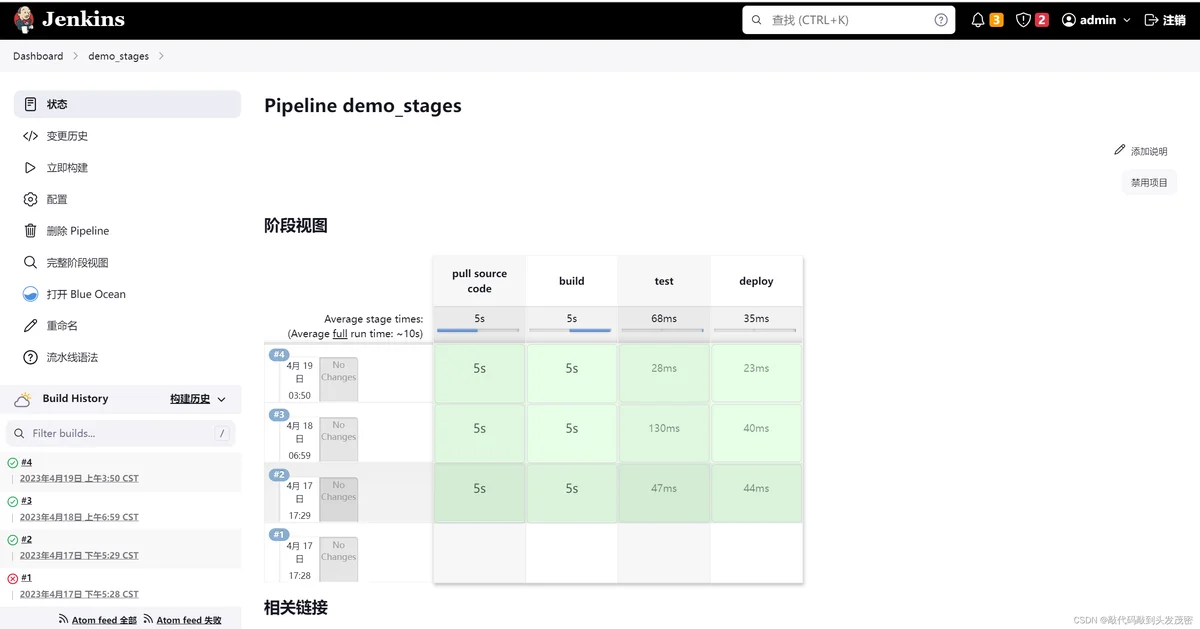

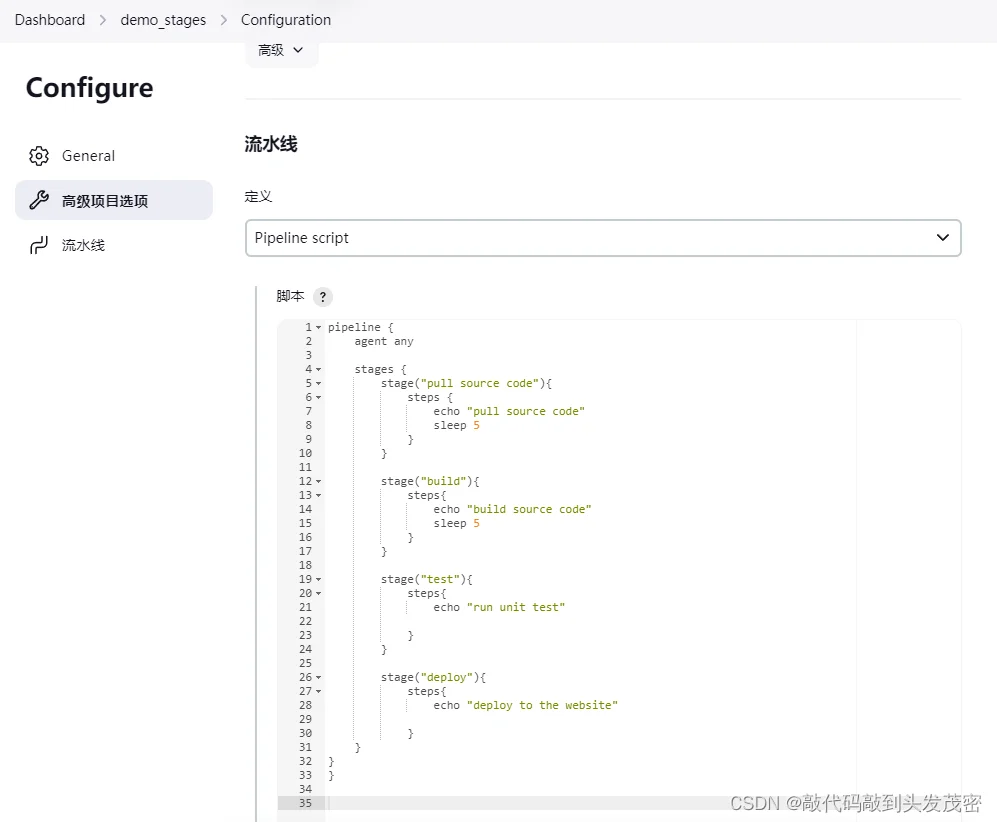

8、代码演示

pipeline {agent anystages {stage("pull source code"){steps {echo "pull source code"sleep 5}}stage("build"){steps{echo "build source code"sleep 5}}stage("test"){steps{echo "run unit test"}}stage("deploy"){steps{echo "deploy to the website"}}
}
}

在这里插入代码片
在这里插入图片描述

在这里插入图片描述

四、JenkinsFile语法参数post

post :定义Pipeline或stage运行结束时的操作
不是必须出现的指令
参数:

always:无论Pipeline运行的完成状态如何都会运行
changed:只有当前Pipeline运行的状态与先前完成的Pipeline的状态不同时,才能运行
failure:仅当当前Pipeline处于“失败”状态时才运行
success :仅当当前Pipeline具有“成功”状态时才运行
unstable:只有当前Pipeline具有“不稳定”状态才能运行
aborted:只有当前Pipeline处于“中止”状态时才能运行

案例1-执行失败

pipeline{agent anystages {stage('Test'){steps{echo "This is test code"sleep 2sh 'exit -1'}}}post{always{echo 'say goodby'}success{echo 'This is success exit'}failure{echo 'This is failure exit'}}
}

在这里插入图片描述

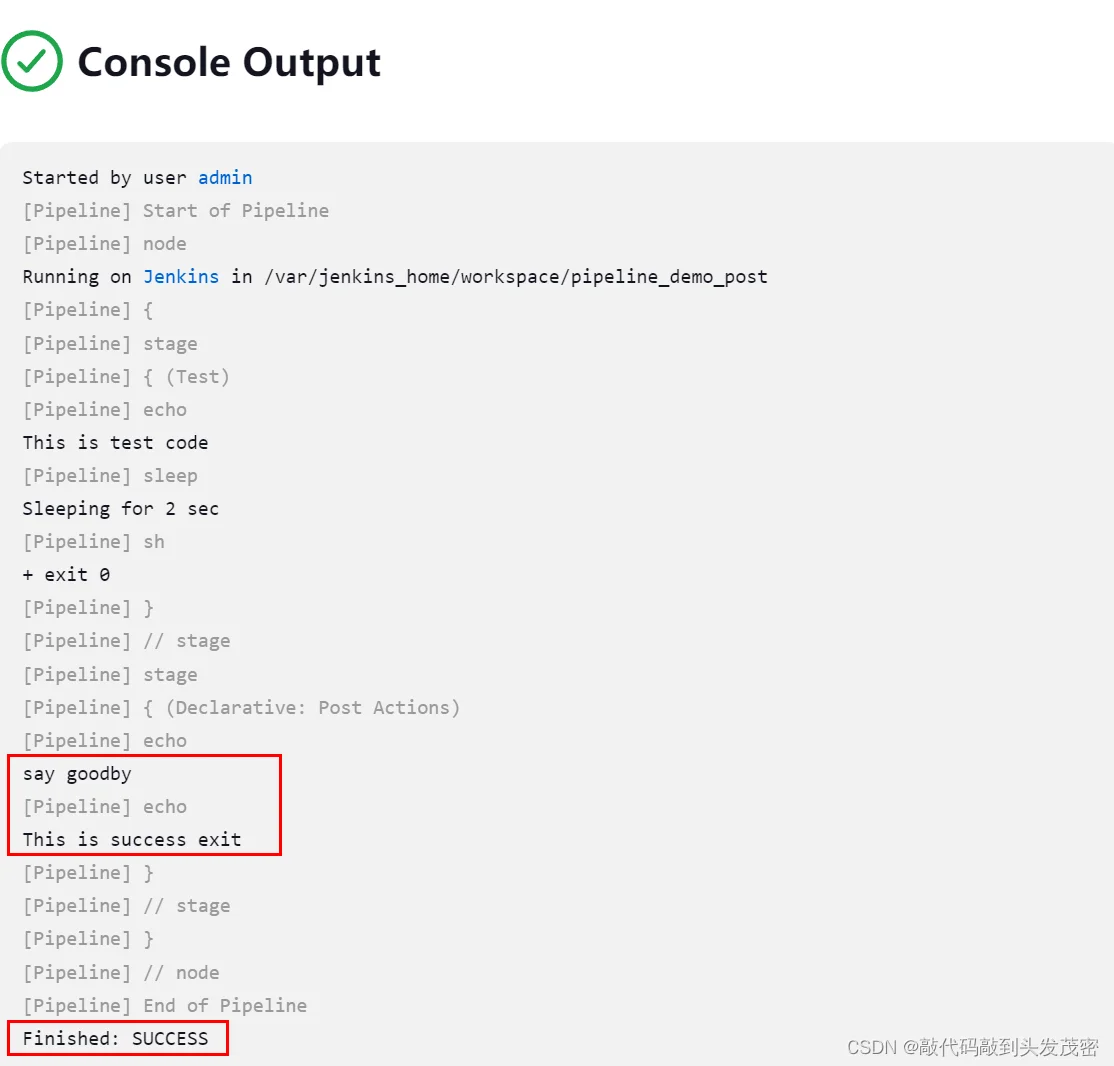

案例2-执行成功

pipeline{agent anystages {stage('Test'){steps{echo "This is test code"sleep 2sh 'exit 0'}}}post{always{echo 'say goodby'}success{echo 'This is success exit'}failure{echo 'This is failure exit'}}
}

在这里插入图片描述

五、JenkinsFile 语法参数 options

options :定义pipeline 的专有属性
不是必须出现的指令
参数:

buildDiscarder:保持构建的最大个数(历史构建个数)
disableConcurrentBuilds:不允许并行执行pipeline任务
timeout:pipeline 超时时间
retry:失败后,重试整个Pipeline的次数
timestamps:预定义由Pipeline生成的所有控制台输出时间
skipStagesAfterUnstable:一旦构建状态进入了“Unstable”状态,就跳过此stage

1、正常情况

pipeline{agent {node{label 'docker_node'customWorkspace "pipelineWorkspace"}}options {timeout(time: 10,unit:"SECONDS")    //构建超过10s,就会超时buildDiscarder(logRotator(numToKeepStr:"2"))    //最多保留2个最新的构建retry(5)    //失败后尝试运行5次}stages {stage('begin'){steps{echo 'hello pipeline begin'sleep 2}}stage('running'){steps{echo 'hello pipeline running'sleep 2  }}stage('finsh'){steps{echo 'hello pipeline finsh'sleep 2sh "exit 0"}}}post{always{echo 'say goodby'}success{echo 'This is success exit'}failure{echo 'This is failure exit'}}}

控制台输出

Started by user admin
[Pipeline] Start of Pipeline
[Pipeline] node
Running on docker_node in /root/jenkins_mulu/workspace/pipeline_demo_options
[Pipeline] {
[Pipeline] ws
Running in /root/jenkins_mulu/pipelineWorkspace
[Pipeline] {
[Pipeline] timeout
Timeout set to expire in 10 sec
[Pipeline] {
[Pipeline] retry
[Pipeline] {
[Pipeline] stage
[Pipeline] { (begin)
[Pipeline] echo
hello pipeline begin
[Pipeline] sleep
Sleeping for 2 sec
[Pipeline] }
[Pipeline] // stage
[Pipeline] stage
[Pipeline] { (running)
[Pipeline] echo
hello pipeline running
[Pipeline] sleep
Sleeping for 2 sec
[Pipeline] }
[Pipeline] // stage
[Pipeline] stage
[Pipeline] { (finsh)
[Pipeline] echo
hello pipeline finsh
[Pipeline] sleep
Sleeping for 2 sec
[Pipeline] sh
+ exit 0
[Pipeline] }
[Pipeline] // stage
[Pipeline] stage
[Pipeline] { (Declarative: Post Actions)
[Pipeline] echo
say goodby
[Pipeline] echo
This is success exit
[Pipeline] }
[Pipeline] // stage
[Pipeline] }
[Pipeline] // retry
[Pipeline] }
[Pipeline] // timeout
[Pipeline] }
[Pipeline] // ws
[Pipeline] }
[Pipeline] // node
[Pipeline] End of Pipeline
Finished: SUCCESS

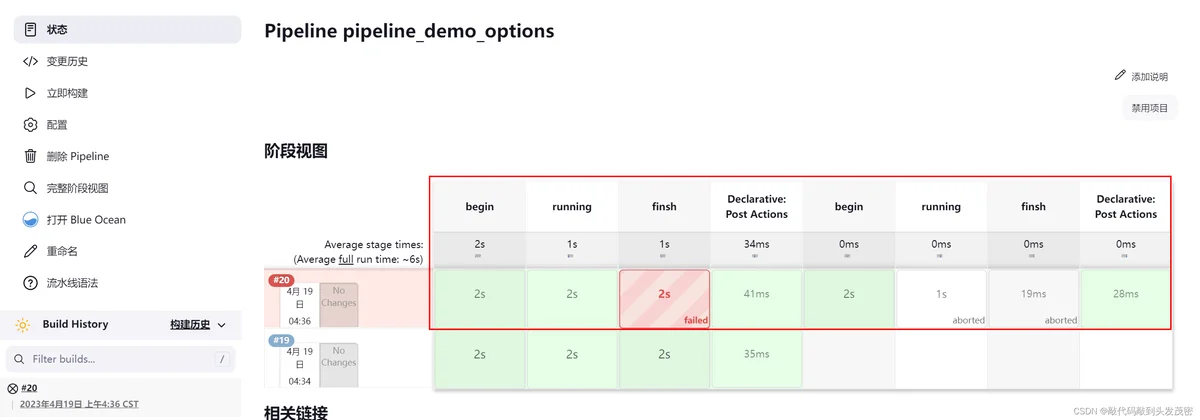

2、异常情况

pipeline{agent {node{label 'docker_node'customWorkspace "pipelineWorkspace"}}options {timeout(time: 10,unit:"SECONDS")    //构建超过10s,就会超时buildDiscarder(logRotator(numToKeepStr:"2"))    //最多保留2个最新的构建retry(5)    //失败后尝试运行5次}stages {stage('begin'){steps{echo 'hello pipeline begin'sleep 2}}stage('running'){steps{echo 'hello pipeline running'sleep 2  }}stage('finsh'){steps{echo 'hello pipeline finsh'sleep 2sh "exit -1"}}}post{always{echo 'say goodby'}success{echo 'This is success exit'}failure{echo 'This is failure exit'}}}

在这里插入图片描述

六、JenkinsFile 语法参数 parameters

parameters :定义pipeline 的专有参数列表
不是必须出现的指令
参数:

支持数据类型:booleanParam, choice, credentials, file, text, password, run, string
类似参数化构建的选项

1、Declarative Pipeline - parameters 代码举例

parameters {string(name: 'PERSON', defaultValue: 'Jenkins', description: '输入的文本参数')choice(name: 'CHOICE', choices: ['One', 'Two', 'Three'], description: 'Pick something')
}

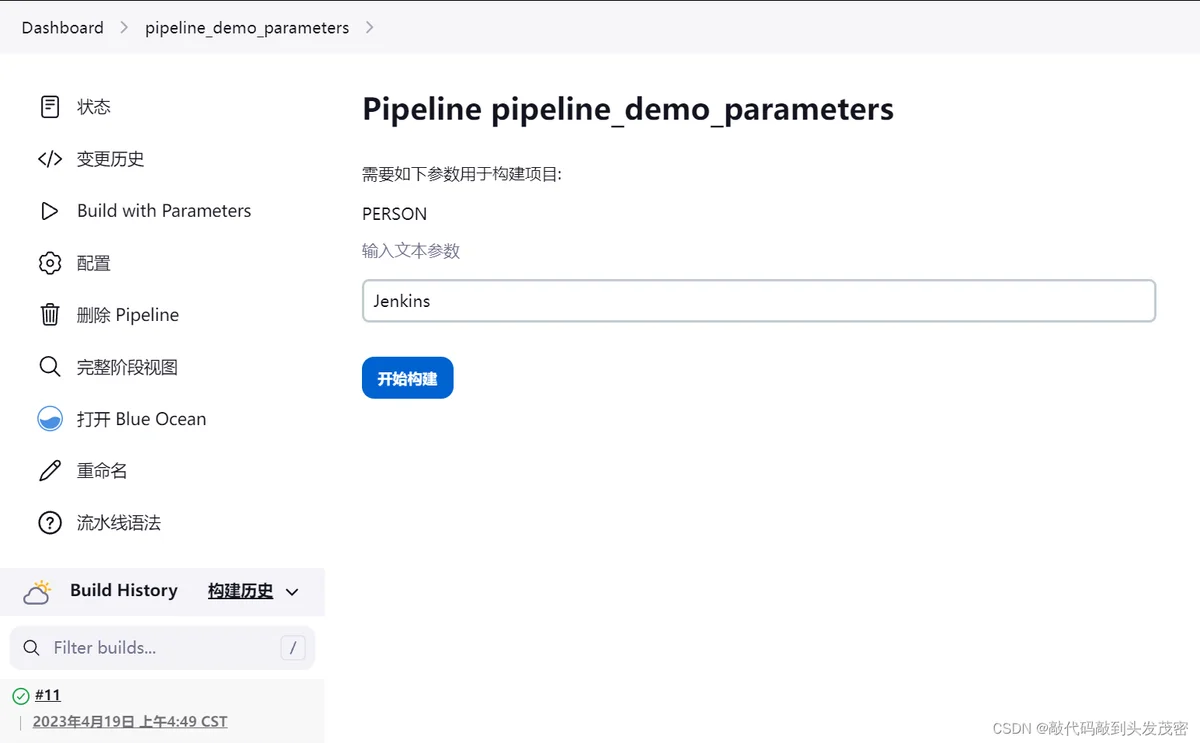

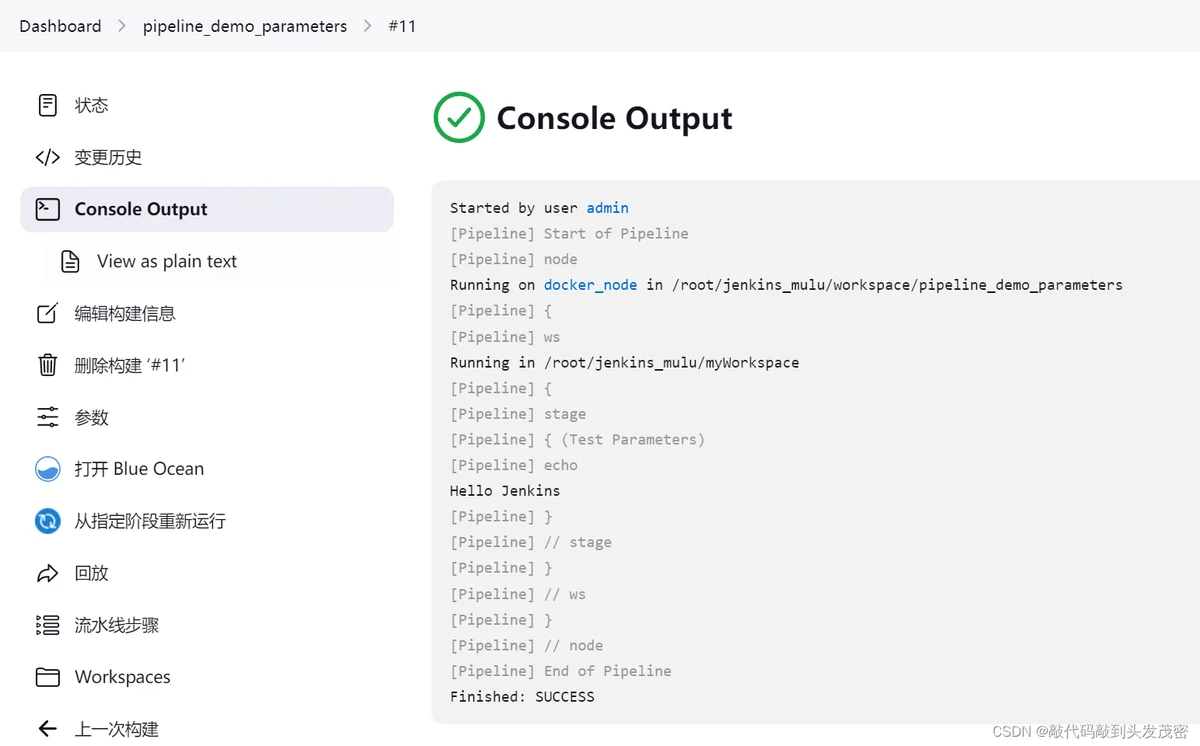

2、案例:以默认值构建

pipeline {agent{node{label 'docker_node'customWorkspace "myWorkspace"}}parameters{string(name:'PERSON',defaultValue:'Jenkins',description:'输入文本参数')}stages{stage('Test Parameters'){steps{echo "Hello ${PERSON}"}}}
}

在这里插入图片描述

在这里插入图片描述

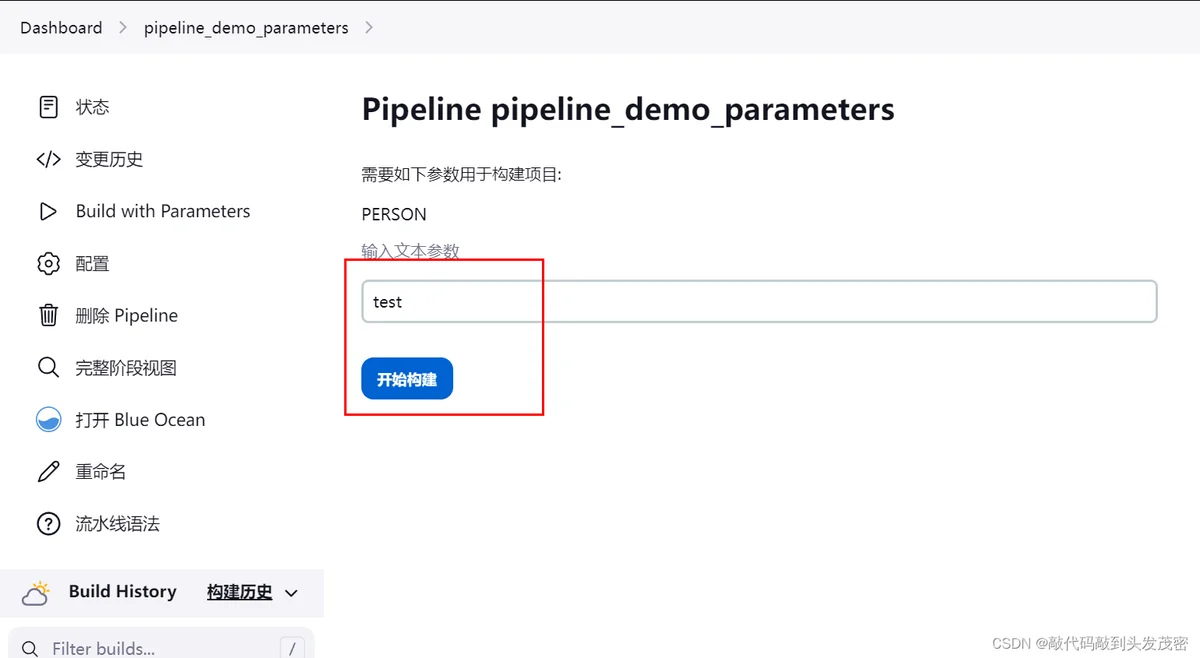

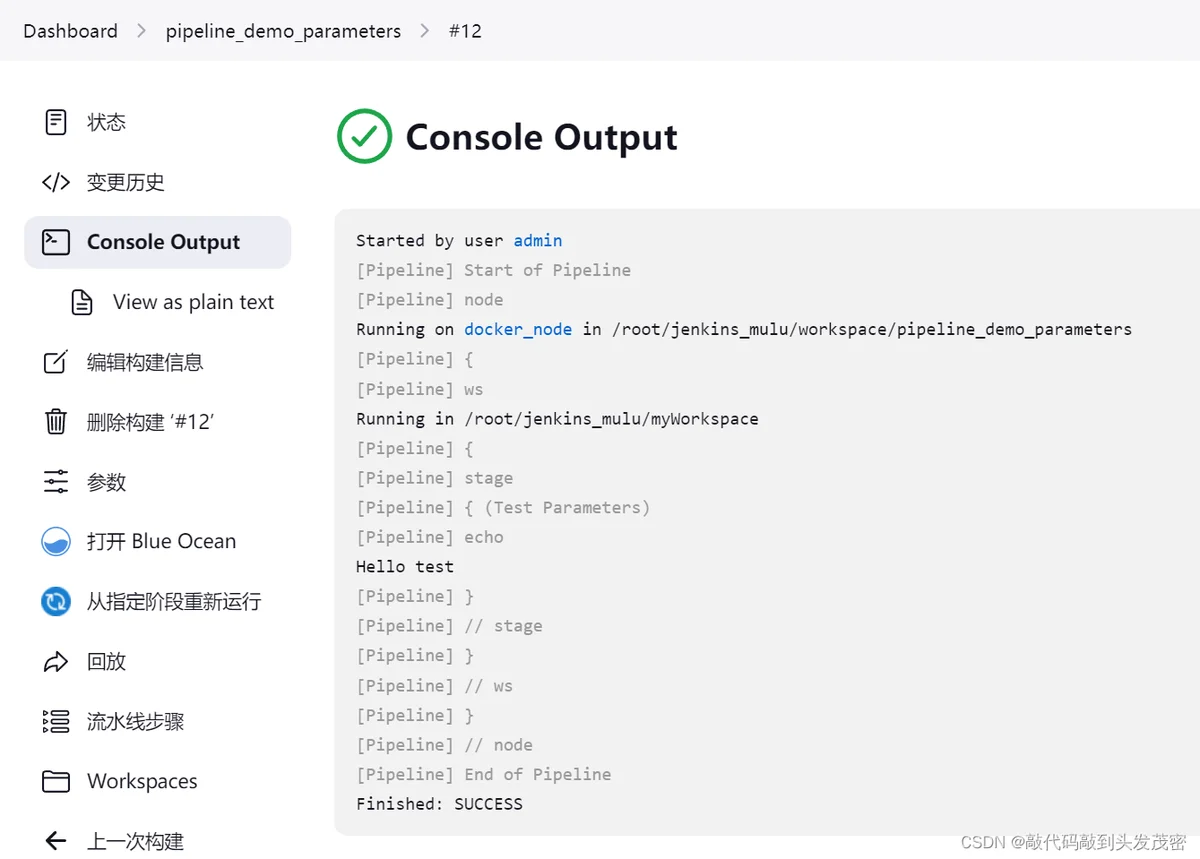

3、案例:非默认值构建

在这里插入图片描述

在这里插入图片描述

3、解决第一次运行失败的问题

pipeline {agent{node{label 'docker_node'customWorkspace "myWorkspace"}}parameters{string(name:'PERSON',defaultValue:'Jenkins',description:'输入文本参数')}environment{PERSON ="$params.PERSON"}stages{stage('Test Parameters'){steps{echo "Hello ${PERSON}"}}}
}
七、JenkinsFile 语法参数 env_tools(有问题)

1、Scripts pipeline: 环境变量定义与引用

环境工具变量的定义
设置位置: “Manage Jenkins”——> “Global Tool Configuration”

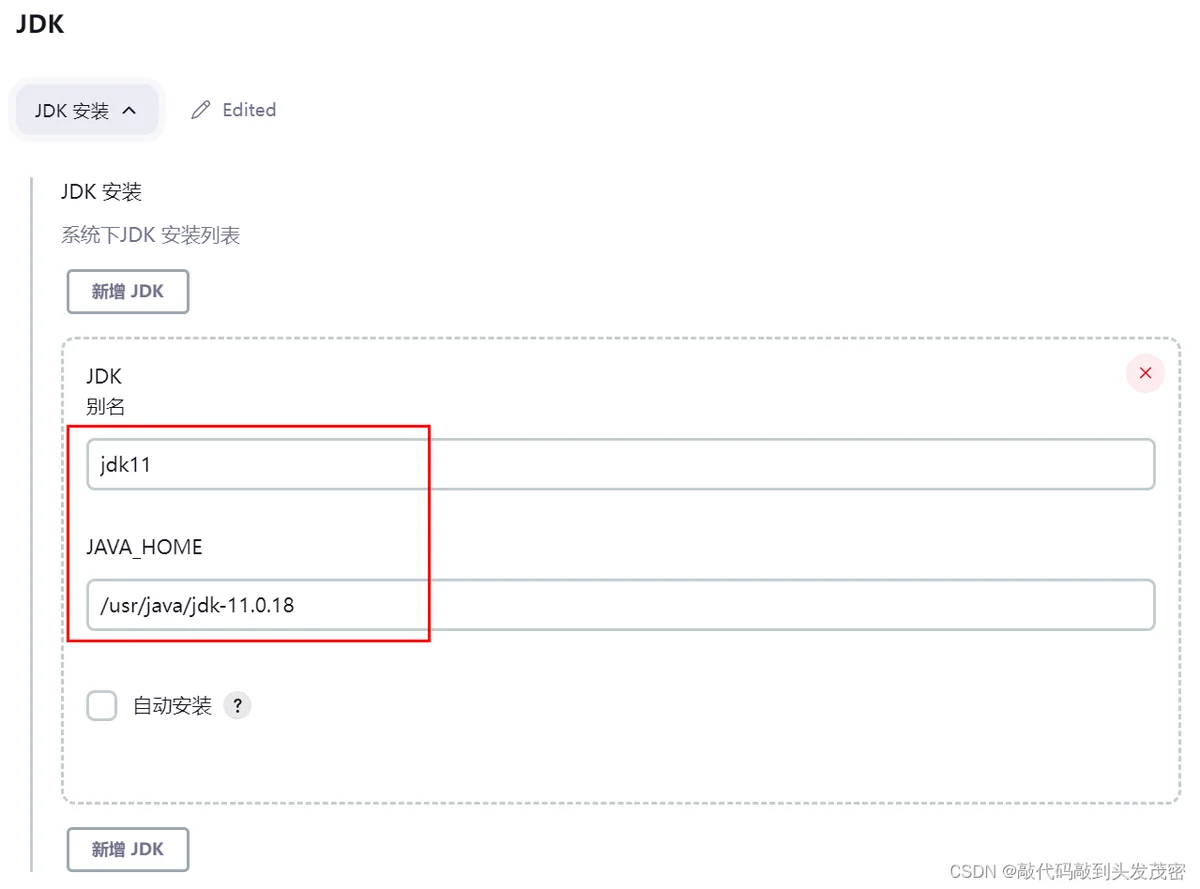

1.1、环境变量定义1: JDK Home的定义

在这里插入图片描述

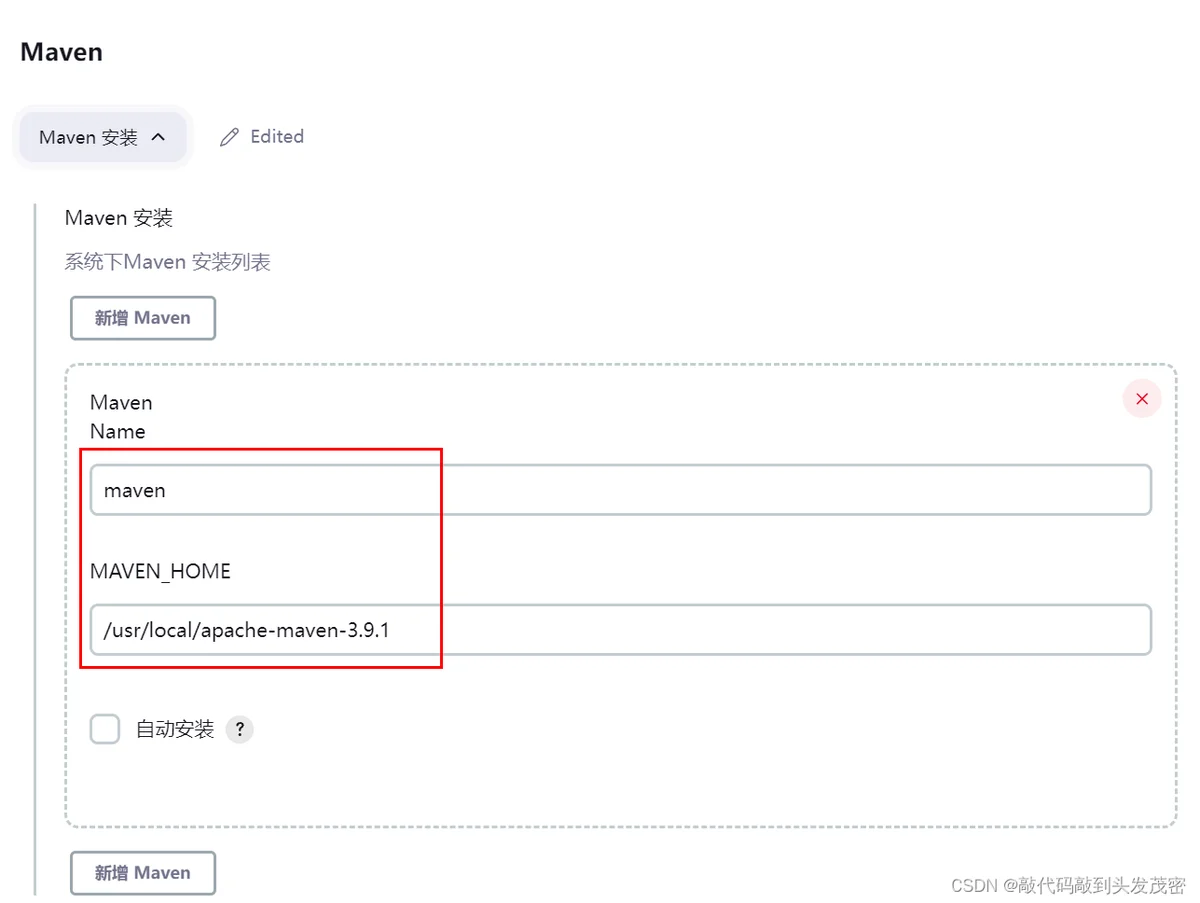

1.2、环境变量定义2: Maven Home的定义

在这里插入图片描述

2、Script 代码中引用环境变量,调用java、maven工具

stage('env tools') {node('docker_node'){        //定义maven java环境def mvnHome = tool 'maven'def jdkHome = tool 'jdk11'//引用环境变量,配置PATH变量env.PATH = "${mvnHome}/bin:${env.PATH}"env.PATH = "${jdkHome}/bin:${env.PATH}"//调用java mvn 工具sh "java -version"sh "mvn --version"}
}

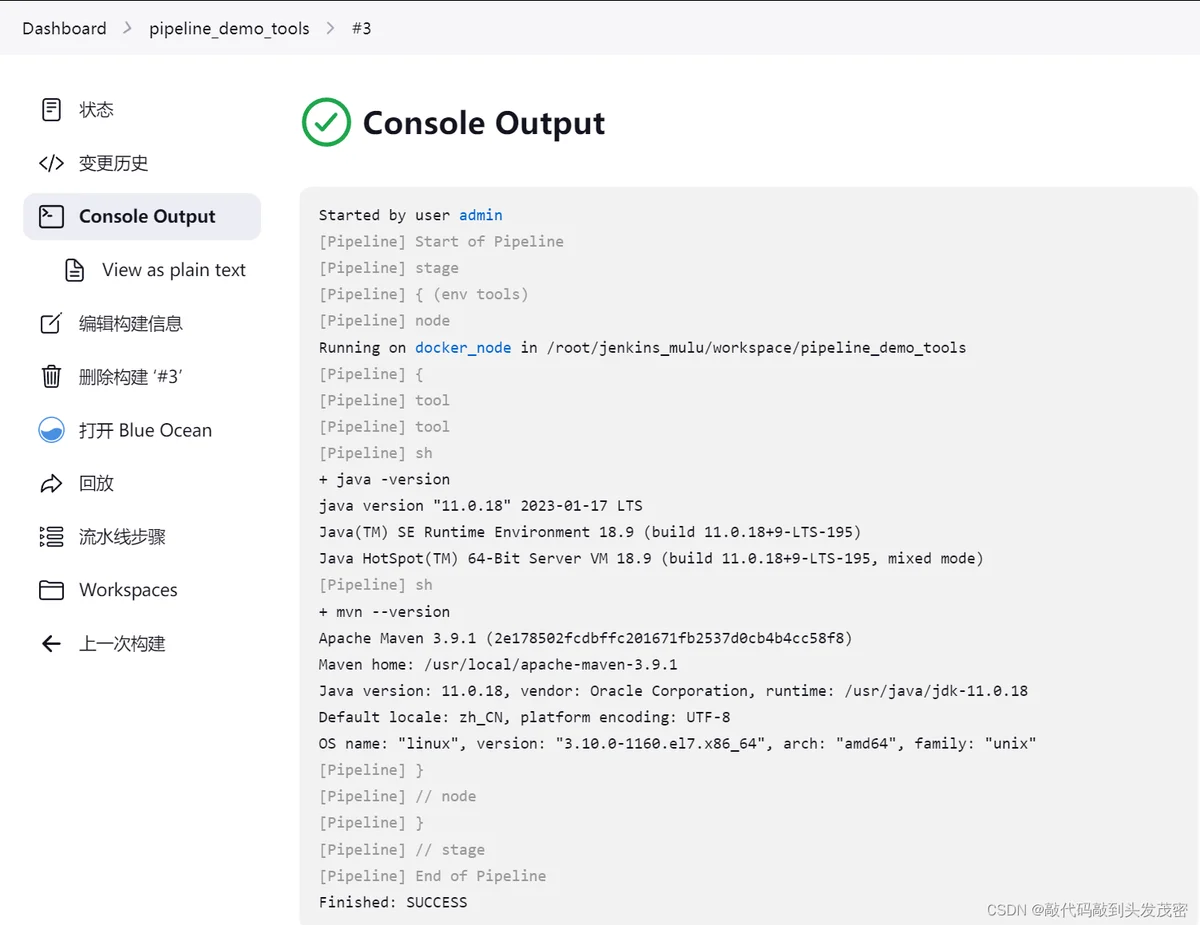

运行结果

在这里插入图片描述

八、JenkinsFile 语法参数 if-else

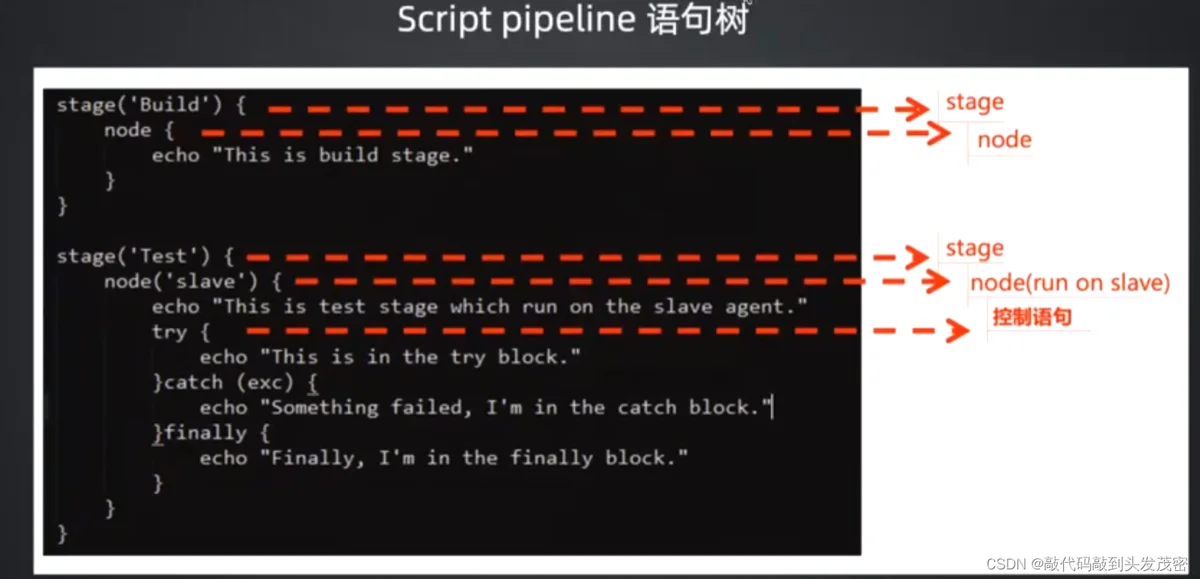

1、Jenkinsfile 语法二:Scripts pipeline

基于 groovy 语法定制的一种DSL语言
灵活性更高
可扩展性更好
Script pipeline 与 Declarative pipeline 程序构成方式有雷同之处,基本语句也有相似之处

在这里插入图片描述

2、Scripts pipeline: 流程控制之 – if/else

node {stage('Example') {if (env.BRANCH_NAME == 'master') {echo 'I only execute on the master branch'} else {echo 'I execute elsewhere'}}
}stage('Build'){node {echo 'this is build stage.'}
}

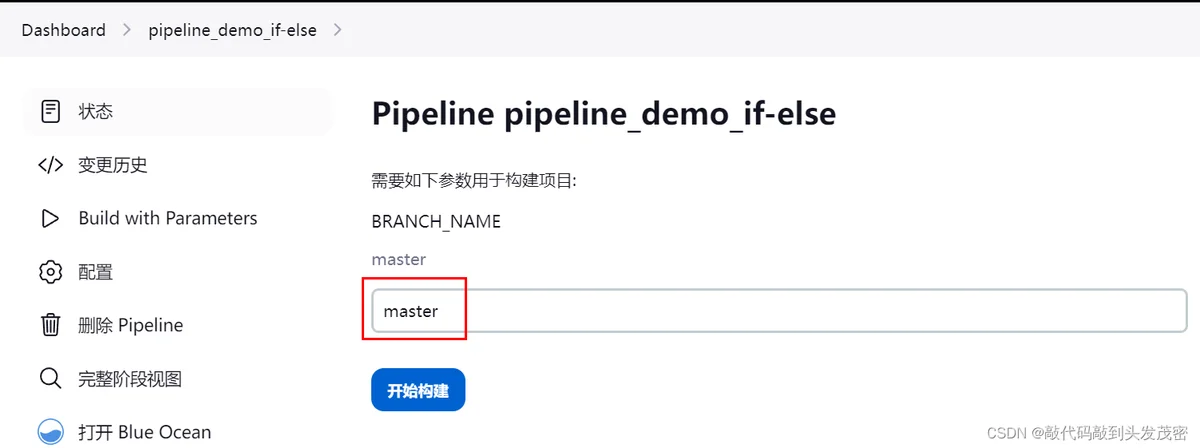

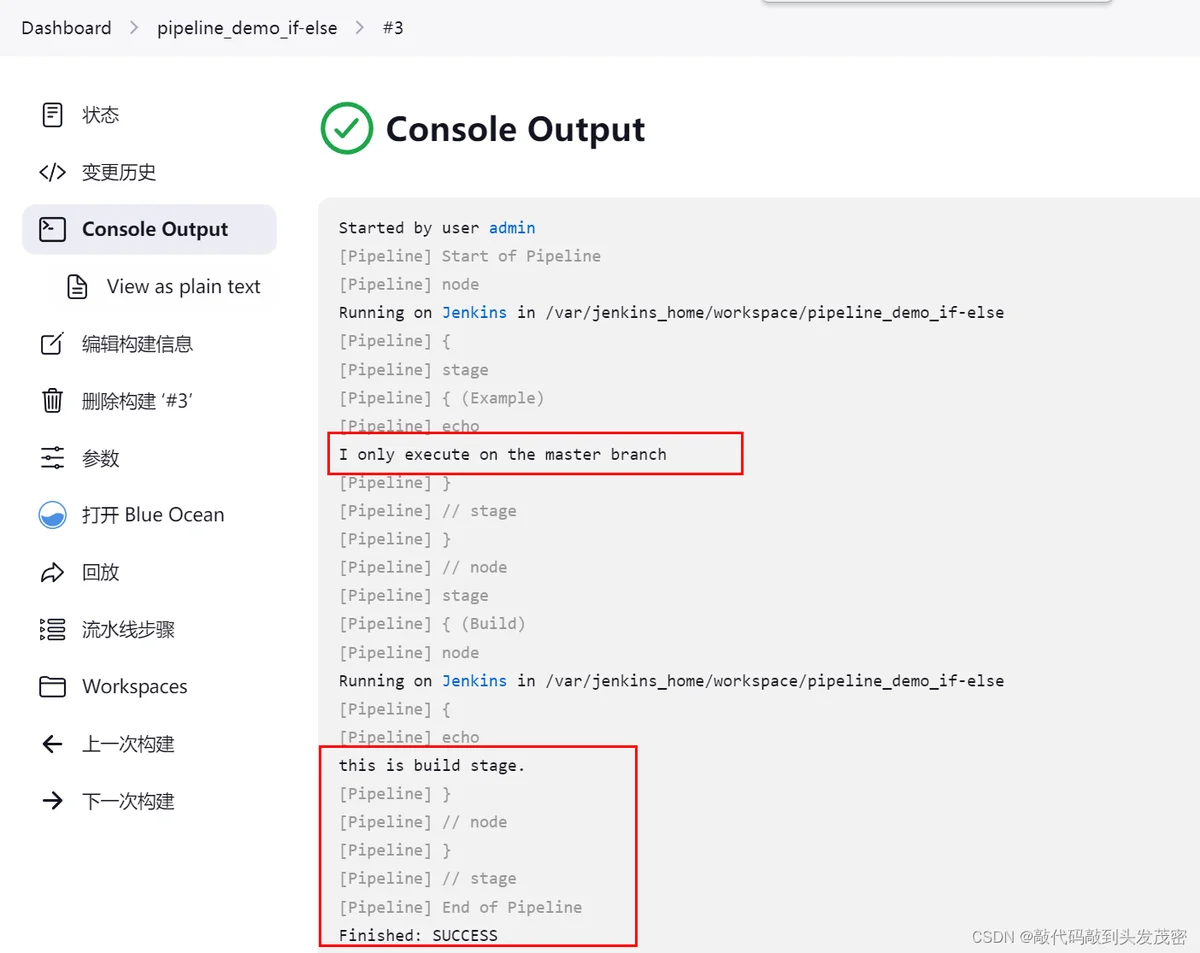

3、采用master构建

在这里插入图片描述
在这里插入图片描述

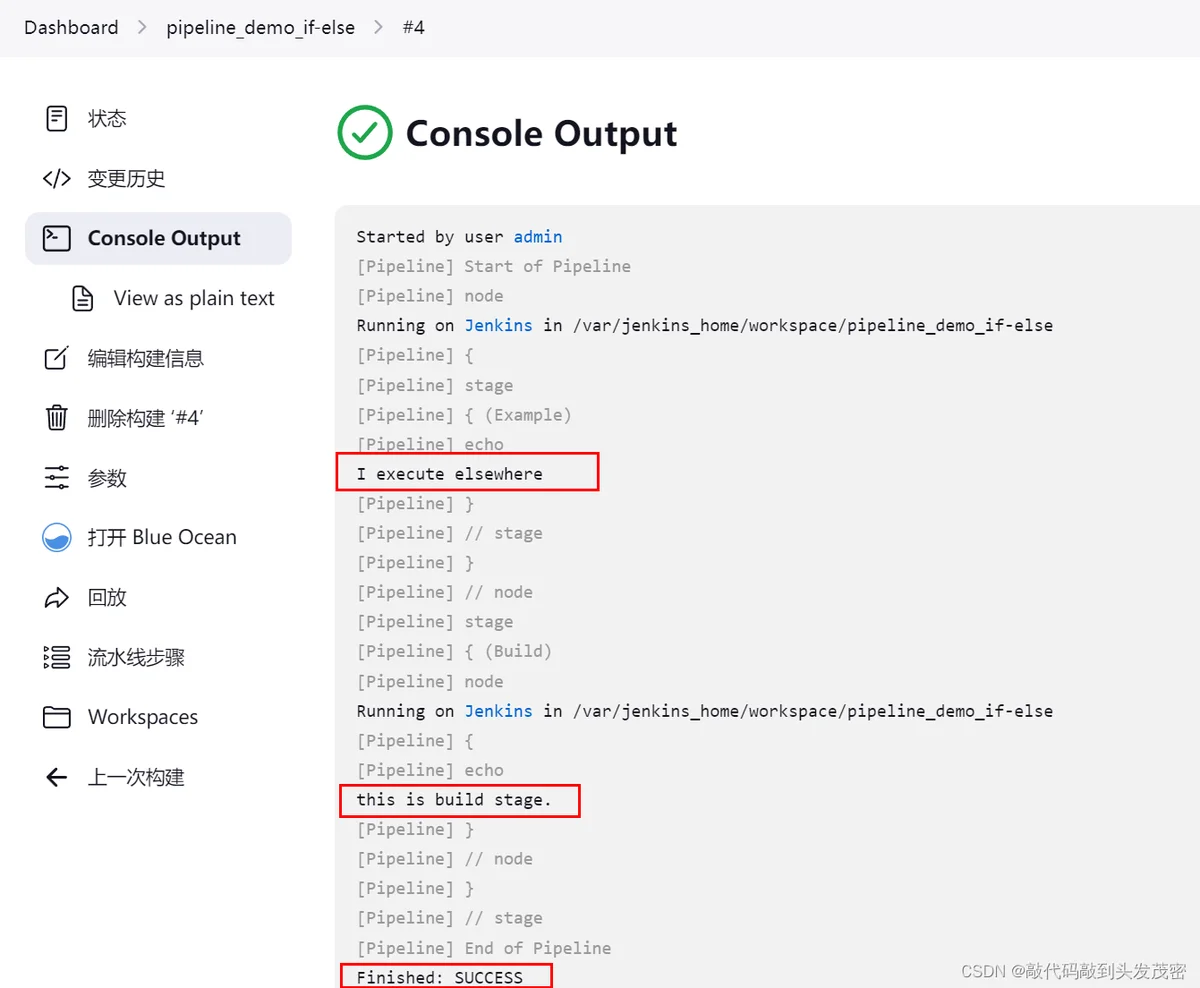

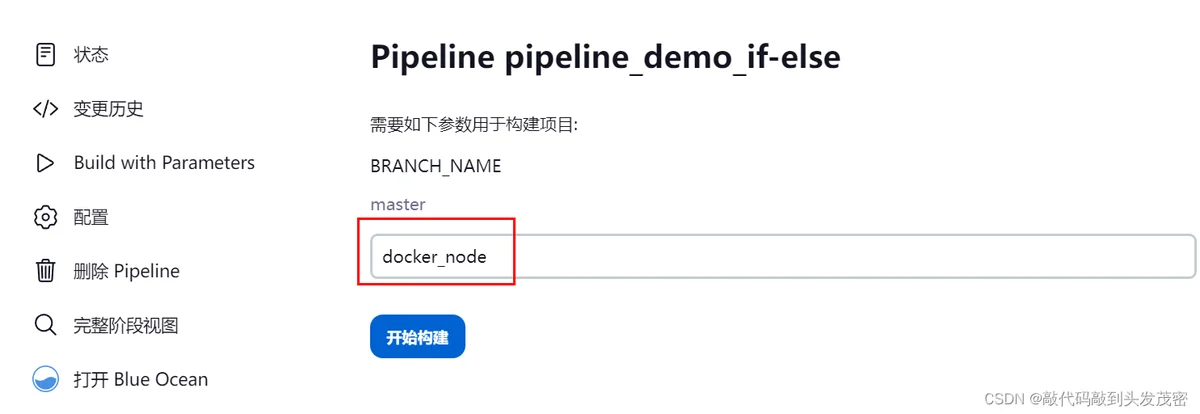

4、采用非master构建

在这里插入图片描述

在这里插入图片描述

九、JenkinsFile 语法参数 try-catch

1、Scripts pipeline: 流程控制之 – try/catch

场景:异常处理,在运行程序的时候,不希望代码的错误,导致程序的退出
使用try进行捕获,使用catch对异常的代码进行处理

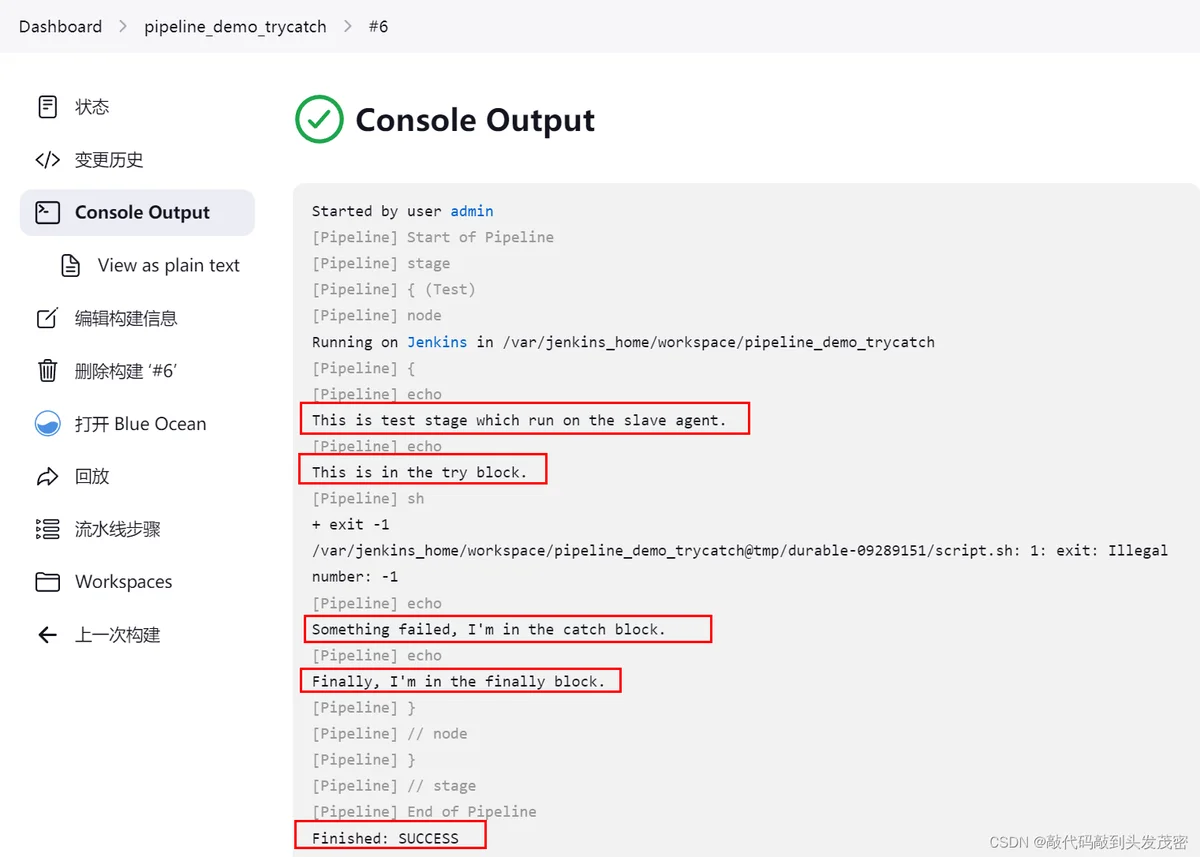

2、演示出现异常

stage('Test') {node{echo "This is test stage which run on the slave agent."try {echo "This is in the try block."sh 'exit 1'}catch (exc) {echo "Something failed, I'm in the catch block."}finally {echo "Finally, I'm in the finally block."}}
}

在这里插入图片描述

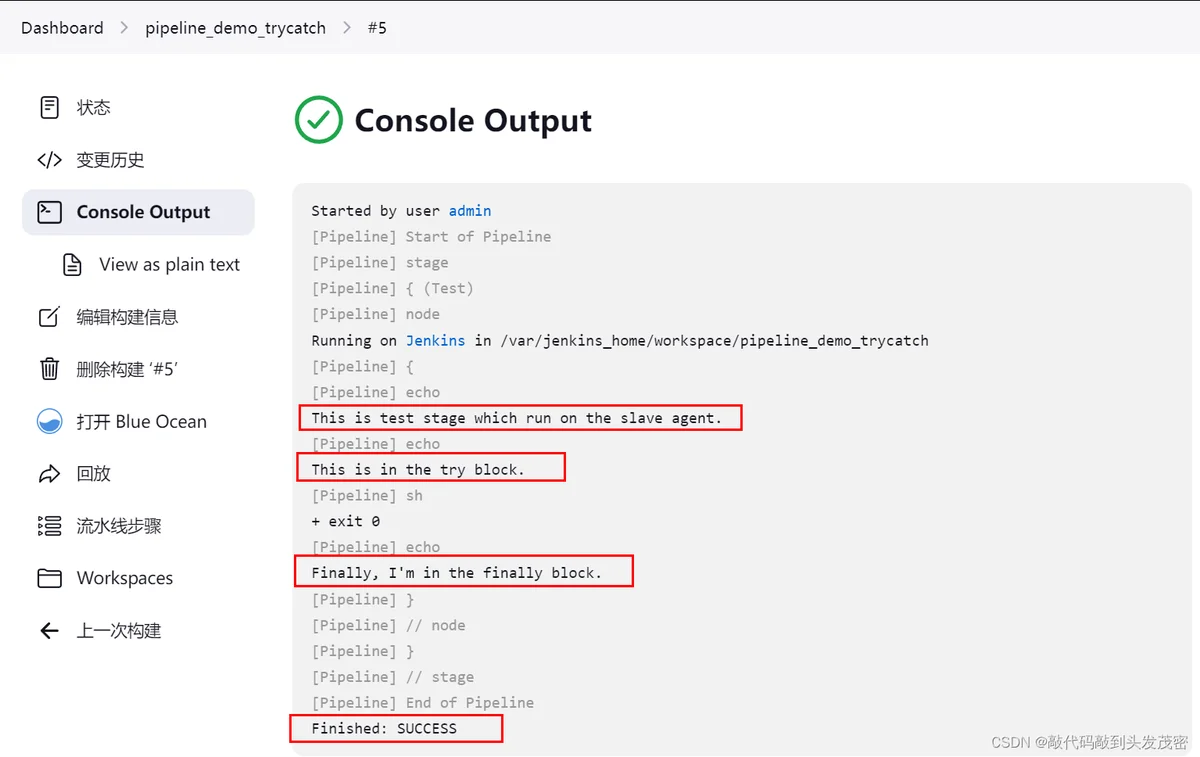

3、演示正常

stage('Test') {node{echo "This is test stage which run on the slave agent."try {echo "This is in the try block."sh 'exit 0'}catch (exc) {echo "Something failed, I'm in the catch block."}finally {echo "Finally, I'm in the finally block."}}
}

在这里插入图片描述

十、JenkinsFile 语法参数 environment

1、Declarative Pipeline - environment

environment: 定义Pipeline或stage运行时的环境变量
不是必须出现的指令
无参数

2、Declarative Pipeline - environment代码举例

environment {hlw = 'hello world'
}

3、environment 运行演示

pipeline {agent  {node{label 'docker_node'customWorkspace "myWorkspace"}}environment {hlw = 'hello world'}stages {stage('Print environment_1'){steps {echo hlwsleep 1}}stage('Print environment_2'){steps {sh 'echo ${hlw}'sleep 1}}}post {success {echo 'goodbye pipeline success!'sleep 5}failure {echo 'ops!!! pipeline failed....'sleep 5}always {echo 'always say goodbye'}}
}

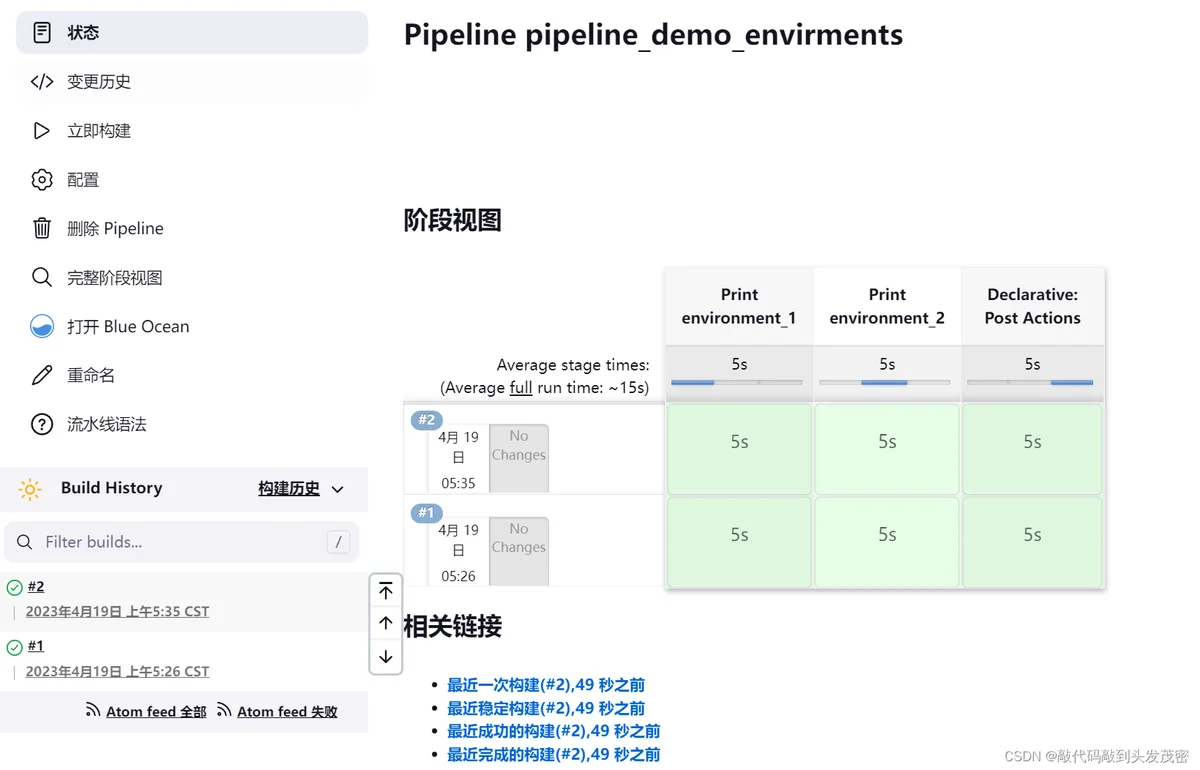

运行结果
在这里插入图片描述

十一、JenkinsFile 语法参数 triggers

1、Declarative Pipeline - triggers

triggers:定义了Pipeline自动化触发的方式
不是必须出现的指令
参数:

cron:接受一个cron风格的字符串来定义Pipeline触发的常规间隔
pollSCM:接受一个cron风格的字符串来定义 Jenkins 检查SCM源更改的常规间隔;如果存在新的更改,则Pipeline将被重新触发。

2、Declarative Pipeline - triggers 代码举例

triggers {cron('H/2 * * * *')
}

3、triggers 运行演示

pipeline {agent{node{label 'docker_node'customWorkspace "myWorkspace"}}triggers {cron('H/2 * * * *')}stages{stage('Test Parameters'){steps{echo "Hello"}}}
}
十二、Pipeline 总结

Pipeline 是 Jenkins 2.0之后推出的高阶工具
有了Pipeline之后,Jenkins任务可以实现从简单持续集成到全面CI/CD流水线升级的转变
可以选择在Jenkins 任务中填写Pipeline script
也可以选择利用源码库对Pipeline script进行管理
两种Jenkinsfile语法:Declarative Pipeline 与 Script Pipeline
语句上有相似之处,可扩展性不同,灵活性也不同
