0x00 楔子

最近做的一个项目,是一个油田三维可视化监控的场景编辑和监控的系统,和三维组态有些类似,不过主要用于油田上。 效果如下图所示:

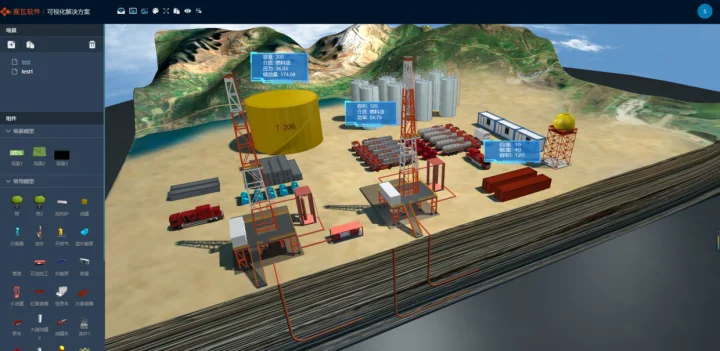

首先当然是上模型,设计人员跟进。 有了相关的模型,使用我们开发的一个编辑器,通过模型拖拽编辑,管路编辑等等,很快就能够编辑出以上的场景:


一切进展的都很顺利。 直到客户说,我们有一个WPF开发的桌面端程序,我们需要把你们的三维嵌入到桌面端。

0x01 寂静无声

一开始我们是比较懵逼的。毕竟我们主要做JavaScript前端开发,对于C# 之类的接触的很少。

抱着试一试的态度在开发群里面问了下,有人懂WPF的开发吗?

寂静无声。。。

因为基本上专业在前端开发,可以理解。

0x02 初步尝试

既然都没有人会,那怎么办,只能我亲自出马了。虽然我没有太多接触过C#相关开发, 但是做过Java,Python,C,Flex,JavaScript等等的开发。凭借多年开发经验,所以相信并不会太难。当然第一步,是下载vs studio, 当看到n个G的下载时候,内心还是挺崩溃。

在漫长等待之后,终于下载并安装了 vs studio。

因为我们的三维管理是基于网页的WebGL开发出来的,所以我想,寻找的方向是在WPF中找是否有类似浏览器的控件。 经过查找找到了,就是WebBrowser 控件,大致使用如下,

<WebBrowser x:Name="WebBrowser1" Source ="xxx.com"></WebBrowser>

然而不幸的是,该控件确实可以显示网页,但是不支持WebGL。开始以为是因为使用了IE内核的原因,后来切换到chrome的内核,发现还是不行。

初步尝试 宣告失败。。。

0x03 CefSharp现身

迷茫之际只能借助伟大的搜索引擎了,当然我这里并不是说某度噢。发现了一个神器CefSharp。CefSharp lets you embed Chromium in .NET apps,CefSharp就相当于是一个chrome浏览器。

感觉CefSharp应该是可以支持WebGL功能的,所以决定试一试。

0x04 安装CefSharp

我决定使用NuGet来安装CefSharp包。如果你是做C# 开发的,相信应该对NuGet不陌生。如果你不做C#开发。那么你可以这么理解NuGet:

  • 如果你了解python,那么它类似pip。
  • 如果你了解nodejs,那么它类似npm。
  • 如果你了解ruby,那么它类似gem。
  • 如果你了解java,那么它类似maven。

在创建的wpf项目的解决方案上面点击右键,可以发现NuGet管理:

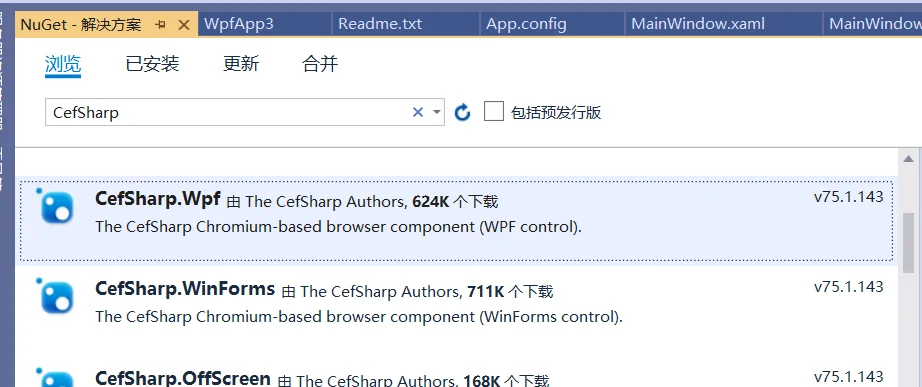

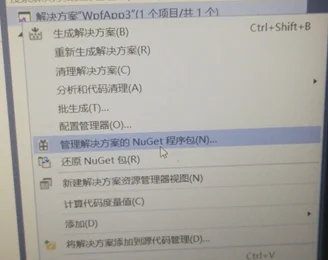

点击“管理解决方案的NuGet程序包”,在出来的界面的搜索框输入CefSharp,可以找到CefSharp相关的包,因为我们使用WPF,所以选择CefSharp.Wpf进行下载安装:


0x05 配置CefSharp

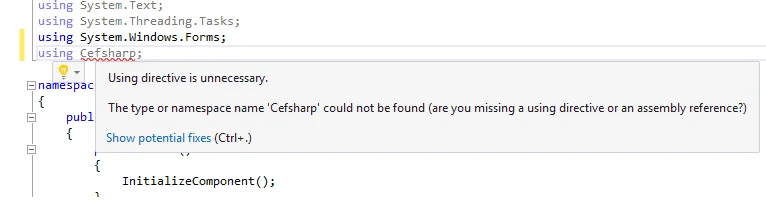

安装了CefSharp.Wpf之后,在项目中使用using 语句引入Cefsharp,发现报错,如下图所示:


因为还需要对项目进行相关的配置。

A. CefSharp version 51 及以上版本

CefSharp version 51之后的版本支持AnyCPU,仍然需要做简单的配置。

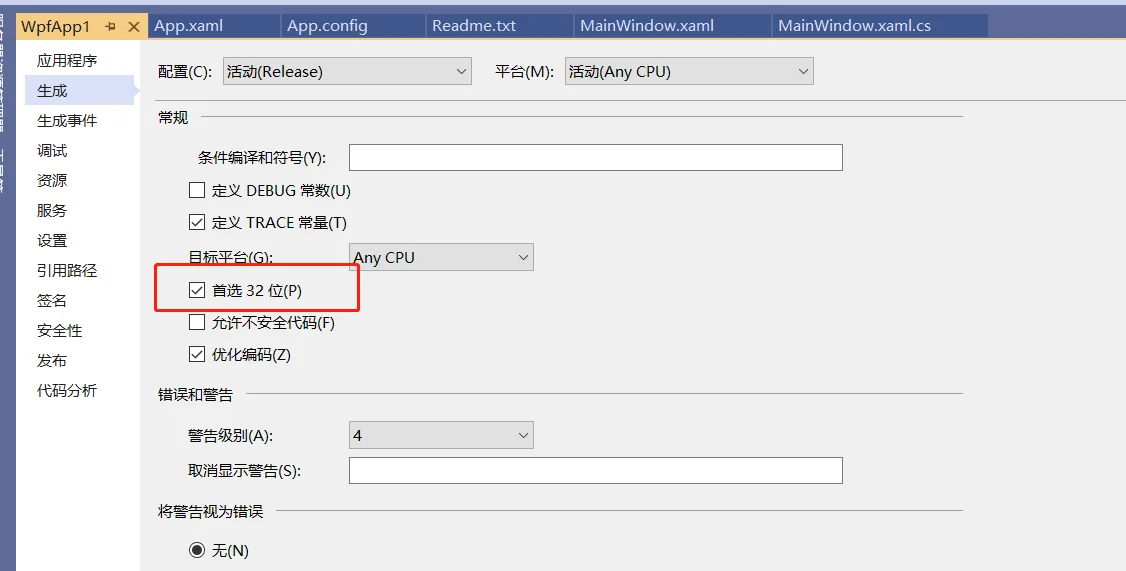

首先,开启 “首选32位”这个选项,右键项目名称,选择属性,在打开的界面勾选:


然后,找到项目的“.csproj”文件,在
的末尾加入如下文本:

<CefSharpAnyCpuSupport>true</CefSharpAnyCpuSupport>

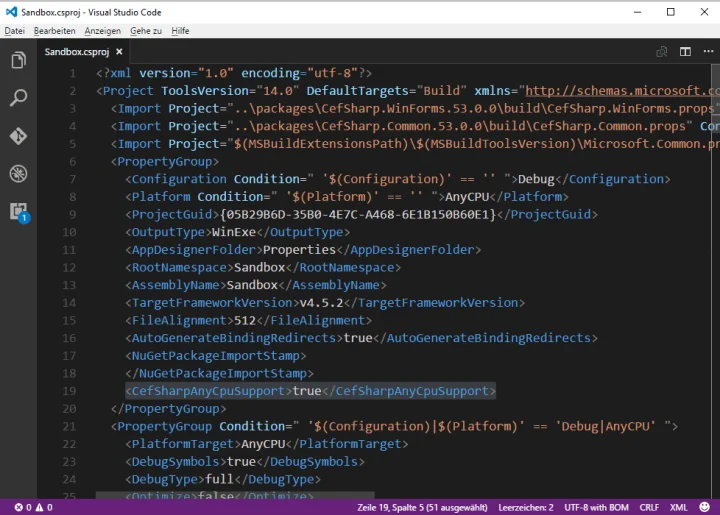

你的“.csproj”文件应该是如下这个样子:

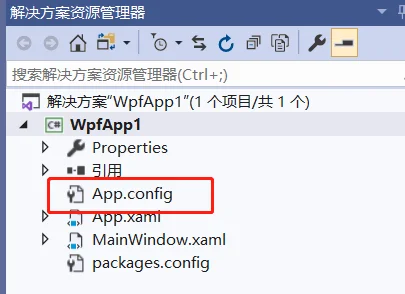

最后修改你的app.config文件,其在解决方案下:


在该文件中加入如下的文本:

<runtime>
    <assemblyBinding xmlns="urn:schemas-microsoft-com:asm.v1">
        <probing privatePath="x86"/>
    </assemblyBinding>
</runtime>

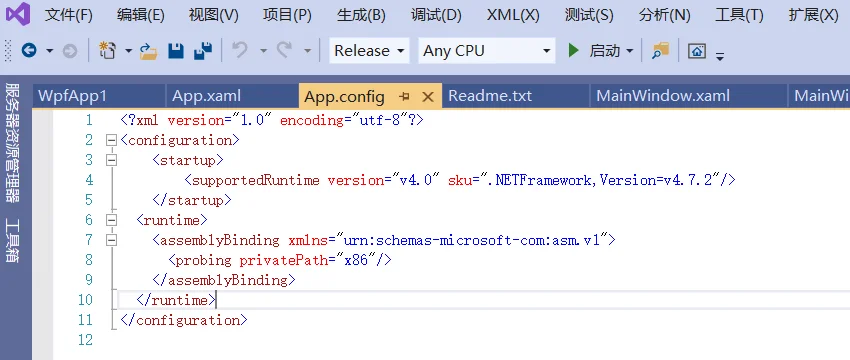

然后,你的app.config文件应该是这样:


B. CefSharp version 49或者更老的版本CefSharp version 49及之前的版本,不支持AnyCPU,因此需要指定编译架构。否则会有以下提示:

CefSharp.Common does not work correctly on AnyCPU platform.
You need to specify platform (x86 / x64).

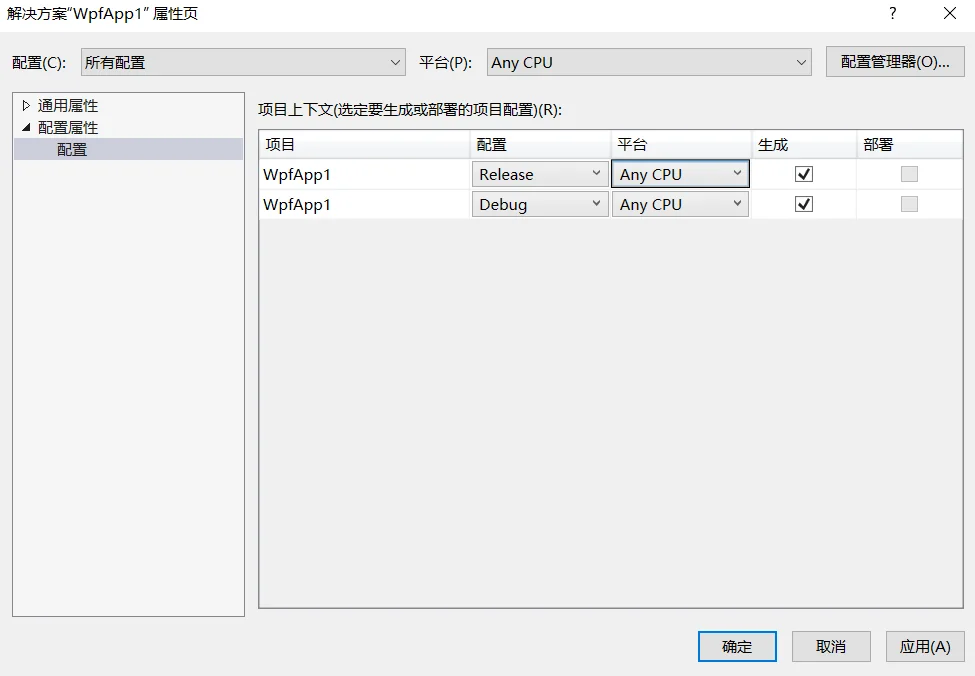

右键点击解决方案,选择属性,出现如下界面:


在配置属性 --》 配置下,把Release和Debug的平台都指定位特定的平台,比如x64。

0x06 使用CefSharp

经过以上配置之后,便可以使用CefSharp控件了,首先引入控件:

using CefSharp;
using CefSharp.Wpf;

然后,开始初始化ChromiumWebBrowser,如下:

      public ChromiumWebBrowser chromeBrowser;

        public void InitializeChromium()
        {
            CefSettings settings = new CefSettings();
            // Initialize cef with the provided settings
            Cef.Initialize(settings);
            // Create a browser component
            chromeBrowser = new ChromiumWebBrowser("http://localhost:8080");
            // Add it to the form and fill it to the form window.
            // this.AddChild(chromeBrowser)
            MainGrid.Children.Add(chromeBrowser);
        }

创建一个ChromiumWebBrowser对象,在创建的时候,传入我们三维应用的地址;之后把该对象加入到Wpf的界面中即可。

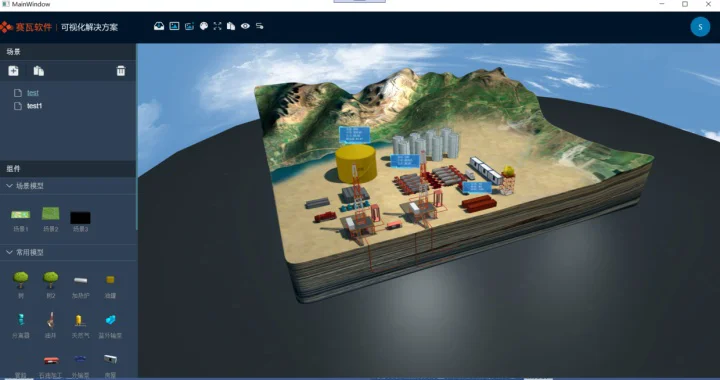

启动项目,可以得到如下界面,三维应用妥妥的出来了:


0x07 加入调试功能

代码如果不能调试,那是很恐怖的事情。 CefSharp控件和chrome浏览器一样,可以打开控制台。具体而言是ChromiumWebBrowser对象上面有一个ShowDevTools函数,可以打开控制台。因此,我们加入键盘监听,当按下F12的时候,调用该函数打开控制台:

  private void MainWindows_Keydown(object sender, KeyEventArgs e)
        {

            //判断用户的按键是否为F12
            if (e.KeyStates == Keyboard.GetKeyStates(Key.F12))
            {
                chromeBrowser.ShowDevTools();
            }
            else if (e.KeyStates == Keyboard.GetKeyStates(Key.F11))
            {
                chromeBrowser.Reload();
            }

        }

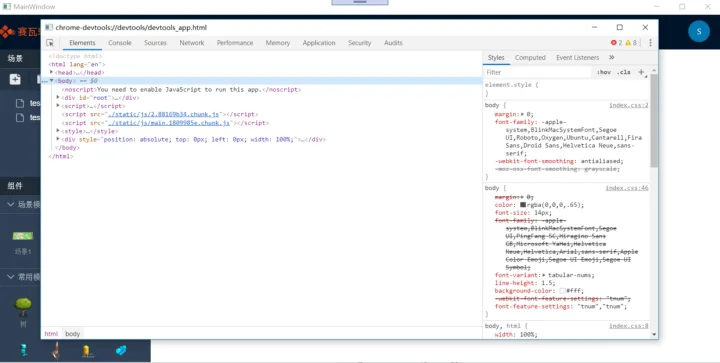

在界面上按F12键的效果如下:


0x08 尾声

使用CefSharp基本可以解决客户的嵌入三维应用到WPF的需求。 虽然CefSharp控件相对于chrome浏览器还是有些差距,比如性能 效率,以及未来可能还会遇到的一些兼容性的问题。

但就目前来说,客户还是挺满意的。

这,就够了。

0x09 参考文献
