摘要
- 分析卡死问题时，可结合WPT和Windbg一起分析。
- Electron弹出的打开文件对话框存在必现的卡死场景，原因是弹窗线程COM反初始化卡死，而主线程在同步等待弹窗线程销毁。
- Electron的部分代码还没及时跟上Chromium的改动，分析Electron的问题时，可多跟最新版Chrome进行对比。
问题现象
测试同学在基于Electron Windows的App上测试发送图片时，出现了整个界面卡死。
现场信息分析
现场信息捕获
在测试同学测试时，出现了卡死，保留有现场。分别用以下工具抓取相关信息。
- Windows Performance Toolkit，抓取了系统的Trace信息。
- Process Explorer，抓取了主进程的Dump。
使用WPT分析Trace
UI Delays分析

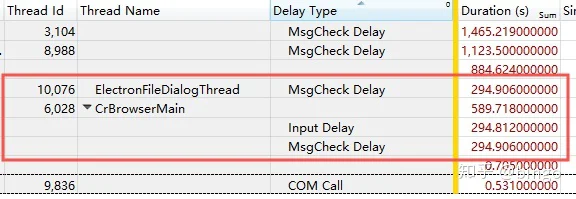

通过WPA的UI Delays可以捕获到UI卡死相关信息。
- MsgCheck Delay为消息队列被阻塞
- Input Delay为输入队列被阻塞
从下面的数据可看出，主线程和文件弹窗线程都被卡死了，且都被卡主了295s，因此，这两个线程之前的卡死可能存在关联性。
CPU占用分析

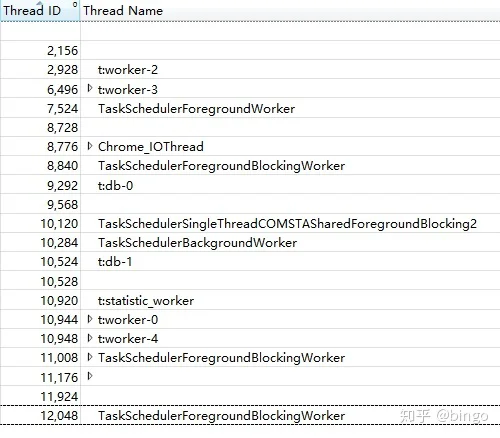

在Trace的CPU占用统计中，没有捕获到这两个线程的相关信息，原因是这两个线程已经被挂起了，CPU消耗很少。只能通过其他方法对问题进一步分析。
结论
根据已有线索进行推论：有2个线程被卡死了，可能存在关联。
- 主线程，id 6028, 0x178c
- ElectronFileDialogThread线程，id 10076，0x275c
使用Windbg分析Dump
Dump详情
相关操作
- 打开Dump，加载符号
- 查看卡死线程调用栈信息
||0:000> .symfix C:Symbols
||0:000> .reload
||0:000> !analyze -v
EXCEPTION_RECORD: (.exr -1)ExceptionAddress: 00000000
ExceptionCode: 80000003 (Break instruction exception)
ExceptionFlags: 00000000
NumberParameters: 0
FAULTING_THREAD: 0000178c
PROCESS_NAME: Electron.exe
||0:000> k
# ChildEBP RetAddr
00 095bf480 7614e2c9 ntdll!NtWaitForSingleObject+0xc
WARNING: Stack unwind information not available. Following frames may be wrong.
01 095bf4f4 7614e222 KERNELBASE!WaitForSingleObjectEx+0x99
02 095bf508 01bcead8 KERNELBASE!WaitForSingleObject+0x12
03 095bf558 01bd2cbc Electron!base::PlatformThread::Join+0x78
04 095bf570 01be559b Electron!base::Thread::~Thread+0x2c
05 095bf57c 00348551 Electron!base::Thread::~Thread+0xb
06 095bf588 006bfe4c Electron!base::DeleteHelper<net::SerialWorker>DoDelete+0x11
07 095bf594 01b6783b Electron!base::internal::Invoker<base::internal::BindStatev<oid ( )(void ),unsigned char *>,void ()>::RunOnce+0xc
08 095bf5d8 01b87903 Electron!base::debug::TaskAnnotator::RunTask+0xab
09 095bf640 01b87b0d Electron!base::MessageLoopImpl::RunTask+0xc3
0a 095bf660 01b87d5a Electron!base::MessageLoopImpl::DeferOrRunPendingTask+0x4d
0b 095bf728 01b88b38 Electron!base::MessageLoopImpl::DoWork+0xca
0c 095bf760 01b88541 Electron!base::MessagePumpForUI::DoRunLoop+0x78
0d 095bf780 01b8775f Electron!base::MessagePumpWin::Run+0x41
0e 095bf790 01ba1e03 Electron!base::MessageLoopImpl::Run+0x1f
根据上面的信息可得出，当前卡死的线程id为线程0x178c，即主线程。调用栈信息表明，主线程之所以卡死了，是因为在等待另一个线程结束。要知道是在等待哪个线程，就需要拿到该线程的进一步信息。切换到对应的调用函数，查看相关变量的值即可获取到线程信息，即Thread变量的值。
||0:0:000> .frame 05
05 095bf57c 00348551 Electron!base::Thread::~Thread+0xb
||0:0:000> dx this
this : 0x1a67dea0 [Type: base::Thread *]
[+0x004] com_status_ : STA (1) [Type: base::Thread::ComStatus
[+0x008] joinable_ : true [Type: bool]
[+0x009] stopping_ : true [Type: bool]
[+0x00a] running_ : false [Type: bool]
[+0x00c] running_lock_ [Type: base::Lock]
[+0x010] thread_ [Type: base::PlatformThreadHandle]
[+0x014] thread_lock_ [Type: base::Lock]
[+0x018] id_ : 0x275c [Type: unsigned long]
[+0x01c] id_event_ [Type: base::WaitableEvent]
[+0x024] message_loop_ : 0x111ad860 [Type: base::MessageLoop *]
[+0x028] run_loop_ : 0x2675f894 [Type: base::RunLoop *]
[+0x02c] using_external_message_loop_ : false [Type: bool]
[+0x030] timer_slack_ : TIMER_SLACK_NONE (0) [Type: base::TimerSlack]
[+0x034] name_ : “ElectronFileDialogThread” [Type: std::basic_stringc<har,std::char_traitsc<har>,std::allocator<char> >]
[+0x04c] start_event_ [Type: base::WaitableEvent]
[+0x054] owning_sequence_checker_ [Type: base::SequenceChecker]
以上信息说明，主线程在等待的线程名为ElectronFileDialogThread，id为0x275c。这些信息，跟WPT获取的信息正好互相印证。有了线程id，就可以切换到该线程去查看调用栈信息。
||0:0:000> ~~[0x275c]s
eax=00000000 ebx=00000004 ecx=00000000 edx=00000000 esi=00000000 edi=0965a000
eip=7781708c esp=2675e8f4 ebp=2675e968 iopl=0 nv up ei pl nz na po nc
cs=0023 ss=002b ds=002b es=002b fs=0053 gs=002b efl=00200202
win32u!NtUserMsgWaitForMultipleObjectsEx+0xc:
||0:0:072> k
# ChildEBP RetAddr
00 2675e8f0 7526dfd9 win32u!NtUserMsgWaitForMultipleObjectsEx+0xc
01 2675e968 7526df0d user32!RealMsgWaitForMultipleObjectsEx+0x79
02 2675e98c 76d388e6 user32!MsgWaitForMultipleObjectsEx+0x4d
03 2675ea0c 76d38735 combase!CCliModalLoop::BlockFn+0x166
04 2675ea54 76d3ac8c combase!ModalLoop+0xbe
05 2675ea6c 76d32d90 combase!ClassicSTAThreadDispatchCrossApartmentCall+0x4c
06 (Inline) ——– combase!CSyncClientCall::SwitchAptAndDispatchCall+0x3f5
07 2675eba0 76d39f6a combase!CSyncClientCall::SendReceive2+0x4d0
08 (Inline) ——– combase!SyncClientCallRetryContext::SendReceiveWithRetry+0x29
09 (Inline) ——– combase!CSyncClientCall::SendReceiveInRetryContext+0x29
0a 2675ec6c 76d32446 combase!ClassicSTAThreadSendReceive+0x1ea
0b 2675ee4c 76d5eb84 combase!CSyncClientCall::SendReceive+0x296
0c (Inline) ——– combase!CClientChannel::SendReceive+0x75
0d 2675ee74 75505fe5 combase!NdrExtpProxySendReceive+0xc4
0e 2675f364 76d8de30 rpcrt4!NdrClientCall2+0x5f5
0f 2675f384 76d85dcf combase!ObjectStublessClient+0x70
10 2675f394 76d303c6 combase!ObjectStubless+0xf
11 (Inline) ——– combase!RemoteReleaseRifRefHelper+0x123
12 (Inline) ——– combase!RemoteReleaseRifRef+0x1de
13 2675f4d0 76d21fcd combase!CStdMarshal::DisconnectCliIPIDs+0x826
14 2675f538 76d7136d combase!CStdMarshal::DisconnectWorker_ReleasesLock+0x5ad
15 2675f550 76d71322 combase!CStdMarshal::DisconnectSwitch_ReleasesLock+0x1d
16 2675f578 76d71203 combase!CStdMarshal::DisconnectAndReleaseWorker_ReleasesLock+0x34
17 2675f594 76cef085 combase!CStdMarshal::DisconnectAndRelease+0x35
18 2675f750 76ceeecb combase!COIDTable::ThreadCleanup+0xd3
19 (Inline) ——– combase!FinishShutdown::__l2::<lambda_52cd3ea394b0aaaaa4b6e0872859635a>::operator()+0x5
1a 2675f788 76cee8ff combase!ObjectMethodExceptionHandlingAction<<lambda_52cd3ea394b0aaaaa4b6e0872859635a> >+0x15
1b 2675f7a8 76cee072 combase!FinishShutdown+0x44
1c 2675f7d0 76d410fe combase!ApartmentUninitialize+0x79
1d 2675f7f0 76d41629 combase!wCoUninitialize+0xf8
1e 2675f86c 01c1dfdc combase!CoUninitialize+0xf9
1f 2675f87c 01be4601 Electron!base::win::ScopedCOMInitializer::~ScopedCOMInitializer+0x1c
20 2675f8bc 01be5cc7 Electron!base::Thread::ThreadMain+0x171
21 2675f8e0 76f96359 Electron!base::`anonymous namespace’::ThreadFunc+0xf7
22 2675f8f0 778f7b74 kernel32!BaseThreadInitThunk+0x19
23 2675f94c 778f7b44 ntdll!__RtlUserThreadStart+0x2f
24 2675f95c 00000000 ntdll!_RtlUserThreadStart+0x1b
FileDialog线程卡死，是在CoUninitialize时在等待某些COM接口的断开连接操作。
结论
- 主线程被卡死了，是因为在等待ElectronFileDialogThread线程结束。
- ElectronFileDialogThread线程被卡死了，是因为在COM反初始化CoUninitialize时卡死了。
代码分析
Electron相关代码
根据现有线索，其中一个线程名为ElectronFileDialogThread。使用ElectronFileDialogThread在代码中搜索，未搜索到相关信息。通过FileDialogThread，搜索到了相关代码。
bool CreateDialogThread(RunState* run_state) {
auto thread =
std::make_unique<base::Thread>(ATOM_PRODUCT_NAME "FileDialogThread");
thread->init_com_with_mta(false);
if (!thread->Start())
return false;
run_state->dialog_thread = thread.release();
run_state->ui_task_runner = base::ThreadTaskRunnerHandle::Get();
return true;
}
根据代码往前追溯发现，主线程接收到文件选择弹窗时，会先创建一个新线程，然后把弹窗任务抛到新线程去执行。主线程的相关代码如下：
void ShowOpenDialog(const DialogSettings& settings,
const OpenDialogCallback& callback) {
RunState run_state;
if (!CreateDialogThread(&run_state)) {
callback.Run(false, std::vector<base::FilePath>());
return;
}
run_state.dialog_thread->task_runner()->PostTask(
FROM_HERE,
base::Bind(&RunOpenDialogInNewThread, run_state, settings, callback));
}
弹窗的具体实现由FileDailog线程完成，相关步骤有
- 弹窗，等待用户交互，用户操作后返回。
- 把用户选择的路径通过回调返回给主线程。
- 通知主线程可以把当前线程删除。
void RunOpenDialogInNewThread(const RunState& run_state,
const DialogSettings& settings,
const OpenDialogCallback& callback) {
std::vector<base::FilePath> paths;
bool result = ShowOpenDialog(settings, &paths);
run_state.ui_task_runner->PostTask(FROM_HERE,
base::Bind(callback, result, paths));
run_state.ui_task_runner->DeleteSoon(FROM_HERE, run_state.dialog_thread);
}
最后一步调用DeleteSoon的作用，就是通知主线程在callback调用结束之后，删除FileDialog线程。
template <class T>
bool DeleteSoon(const Location& from_here, const T* object) {
return DeleteOrReleaseSoonInternal(from_here, &DeleteHelper<T>::DoDelete,
object);
template <class T>
class DeleteHelper {
private:
static void DoDelete(const void* object) {
delete static_cast<const T*>(object);
}
};
FileDialog线程的COM相关代码
FileDialog线程的卡死跟COM有关，因此，需要分析下与COM有关的代码。其中，FileDialog线程采用的COM线程模型为STA。因此，线程启动和结束时，分别会调用ScopedCOMInitializer封装的COM初始化和反初始化CoUninitalize。
void init_com_with_mta(bool use_mta) {
DCHECK(!delegate_);
com_status_ = use_mta ? MTA : STA;
}
std::unique_ptr<win::ScopedCOMInitializer> com_initializer;
if (com_status_ != NONE) {
com_initializer.reset(
(com_status_ == STA)
? new win::ScopedCOMInitializer()
: new win::ScopedCOMInitializer(win::ScopedCOMInitializer::kMTA));
}
修复方案
这里面有2个问题需要解决
- FileDialog线程的销毁卡死问题
- 主线程不应该同步等待其他线程结束
FileDialog线程COM反初始化卡死问题处理
代码分析与查看文档相结合
由于已经知道跟COM有关，主要从以下两个方面入手：
- 排查FileDialog线程中与COM有关的代码，是否存在误用，如资源未释放的问题。
- 通过MSDN查询与COM有关的文档。
该问题是测试同学发现的问题，有一定复现概率，通过之前录得视频发现，测试同学进行了拖动操作，会跟OLE相关。查询MSDN了解到，在执行文件的拖放操作之前，必须要调用Ole初始化OleInitialize，否则可能会有问题。
Applications that use the following functionality must call OleInitialize before calling any other function in the COM library:
- Clipboard
- Drag and Drop
- Object linking and embedding (OLE)
- In-place activation
从代码中可以看出，FileDialog线程是没有进行OLE初始化的，而MSDN说明拖动必然依赖OLE初始化，因此，这是一个矛盾点。于是，把相关操作进行试验发现，如果在打开文件弹窗内进行拖动操作，是可以稳定复现这个卡顿的。
使用OLE初始化替换COM初始化
要解决这个问题，只需要在FileDailog线程中，用OLE替代COM的初始化和反初始化。
通过前面的代码可以看出，Thread的变量com_status_==NONE时，是不会进行COM初始化。因此，修复方案如下：
- 删除CreateDialogThread函数的thread->init_com_with_mta(false)操作。
- 在线程的初始化添加OLE的初始化。
为了对原有的代码浸入较小，本方案对base::Thread类进行了继承。对已有代码，只有2行代码的改动，其他都是新增代码。
class FileDialogThead : public base::Thread {
public:
explicit FileDialogThead(const std::string& name) : base::Thread(name) {
}
protected:
virtual void Init() {
OleInitialize(NULL);
}
virtual void CleanUp() {
OleUninitialize();
}
}
bool CreateDialogThread(RunState* run_state) {
auto thread =
std::make_unique<FileDialogThead>(ATOM_PRODUCT_NAME "FileDialogThread");
if (!thread->Start())
return false;
// thread->init_com_with_mta(false);
run_state->dialog_thread = thread.release();
run_state->ui_task_runner = base::ThreadTaskRunnerHandle::Get();
return true;
}
通过实验发现，这种修复方式，把这个必现的bug变成了一个偶现的bug。这就说明，COM反初始化还有其他的坑，暂时还没有找到原因。本次修复策略，只是缓解了问题，没有彻底解决问题。
去除主线程的同步等待
由于找到了必现步骤，经过测试发现，Electron最新版和Chrome 66版本都能稳定复现，但Chrome 79内核版本修复了该问题。因此，只需要参考Chrome的修复方案即可。通过查看代码发现，Chrome主要有以下改动：
- 增加了线程池，FileDialog线程不会实时销毁。
- FileDailog线程已经移出了主进程，跟主进程无关。
scoped_refptr<base::SingleThreadTaskRunner> CreateDialogTaskRunner() {
return CreateCOMSTATaskRunner(
{base::ThreadPool(), base::TaskPriority::USER_BLOCKING,
base::TaskShutdownBehavior::CONTINUE_ON_SHUTDOWN, base::MayBlock()},
base::SingleThreadTaskRunnerThreadMode::DEDICATED);
}
后记
Electron的部分代码是从较早版本的Chromium拷贝过来，没有及时跟上Chromium的步伐。Electron同步Chromium的最新代码，应该是可以为Electron开源社区做的一个事。
