想要设计逼格高，一定要有让人搞不懂的概念设计；想要概念设计玩得好，一定要掌握各种形状编辑。下面我们就分享关于形状编辑的那些基础操作，希望对你有帮助。
- 在透视模式中编辑形状
- 向形状中添加轮廓
- 修改形状轮廓
- 锁定或解锁形状轮廓
- 向形状中添加边
- 融合形状
- 用实心形状剪切几何图形
- 变更形状主体
在透视模式中编辑形状
编辑形状的源几何图形来调整其形状。
1. 选择一个形状。
2. 单击“修改 | 形状图元”选项卡
“形状图元”面板
(透视)。
形状会显示其几何图形和节点。
3. 选择形状和三维控件显示的任意图元以重新定位节点和线。
也可以在透视模式中添加和删除轮廓、边和顶点。如有必要，请重复按 Tab 键以高亮显示可选择的图元。
4. 重新调整源几何图形以调整形状。
在此示例中，将修改一个节点。
5. 完成后，请选择形状并单击“修改 | 形状图元”选项卡
“形状图元”面板
(透视)以返回到默认的编辑模式。
向形状中添加轮廓
添加轮廓，并使用它直接操纵概念设计中形状的几何图形。
1. 选择一个形状。
2. 单击“修改 | 形状图元”选项卡
“形状图元”面板
(透视)。
3. 单击“修改 | 形状图元”选项卡
“形状图元”面板
(添加轮廓)。
4. 将光标移动到形状上方，以预览轮廓的位置。单击以放置轮廓。
生成的轮廓平行于最初创建形状的几何图元，垂直于拉伸的轨迹中心线。
5. 修改轮廓形状来更改形状。
6. 当完成表格选择后，单击“修改 | 形状图元”选项卡
“形状图元”面板
(透视)。
修改形状轮廓
编辑形状所基于的轮廓或路径。
1. 选择要编辑的轮廓、路径或表面。
在某些情况下(例如在放样或放样融合中)，这在透视模式中可能会更容易实现。
2. 单击“修改 | 形状图元”
“模式”面板
(编辑轮廓)。
绘图区域将进入绘制模式。但基于参照几何图形而创建的形状没有绘制模式，需要直接修改参照几何图形。
3. 可以使用“修改 | 形状图元 > 编辑轮廓”选项卡上的绘制工具来编辑轮廓。工作平面查看器尤为有用。
注：在编辑锁定的轮廓时，只有主轮廓可以编辑。主轮廓通常是作为参照标高或平面主体的轮廓。
4. 单击
(完成编辑模式)。
锁定或解锁形状轮廓
锁定形状轮廓以约束其与形状中其他轮廓的关系。
锁定轮廓后，形状会保持顶部轮廓和底部轮廓之间的关系，并且操纵方式受到限制。在操纵一个锁定轮廓时，也会影响另一个轮廓，进而影响整个形状。例如，如果选择顶部轮廓并将其锁定，所有轮廓会采用顶部轮廓的形状。
轮廓解锁后，可以通过任何方式操纵形状。
注：使用透视模式访问形状轮廓。
锁定形状轮廓的步骤
1. 选择一个形状。
2. 单击“修改 | 形状图元”选项卡
“修改形状图元”
(锁定轮廓)。
所选轮廓控制着锁定的形状。
所有形状轮廓都将锁定，其中包括在上次解锁该轮廓后所添加的任何附加轮廓。
注：使用透视模式查看形状轮廓。
解锁形状轮廓的步骤
1. 选择一个锁定的形状。
2. 单击“修改 | 形状图元”选项卡
“修改形状”面板
(解锁轮廓)。
向形状中添加边
添加边来更改形状的几何图形。
1. 选择形状并在透视模式中查看以查看形状的所有图元。
2. 单击“修改 | 形状图元”选项卡
“修改形状”面板
(添加边)。
3. 将光标移动到形状上方，以显示边的预览图像，然后单击添加边。
注：边与形状的纵断面中心平行，而该形状则与绘制时所在的平面垂直。要在形状顶部添加一条边，请在垂直参照平面上创建该形状。
边显示在沿形状轮廓周边的形状上，并与拉伸的轨迹中心线平行。
4. 选择边。
5. 单击三维控制箭头操纵该边。
几何图形会根据新边的位置进行调整。
融合形状
在概念设计中，可将形状降低到其底层的可编辑曲线中。
编辑曲线后，可以重新创建形状。
1. 选择该形状。
2. 单击“修改 | 形状图元”选项卡
“形状图元”面板
(融合)。
形状将放弃所有表面并隐藏到轮廓曲线和路径之后。
3. 根据需要编辑曲线和路径。
用实心形状剪切几何图形
使用实心形状剪切形状几何图形。
在使用实心剪切几何图形时，将删除重叠区域，邻接的实心形状保持不变。实心形状将仅剪切以下实体：
- 形状图元
- 带分割表面的形状
- 带几何图形组合的形状
- 体量编辑器内的族实例。

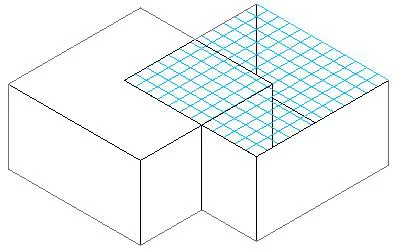

1. 创建两个相邻的实心形状。
在本例中，被剪切的实心形状有一个分割表面，来更好地展示剪切关系的工作方式。完成剪切不一定需要分割的表面。
2. 单击“修改”选项卡
“几何图形”面板
(剪切)。

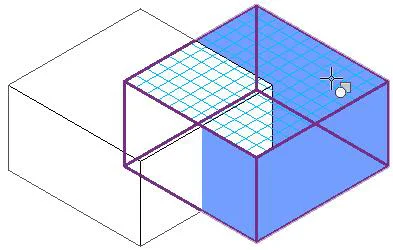

3. 选择要被剪切的实心形状。

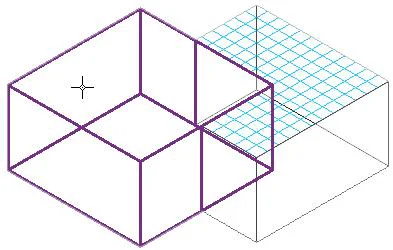

4. 选择用来进行剪切的实心形状。

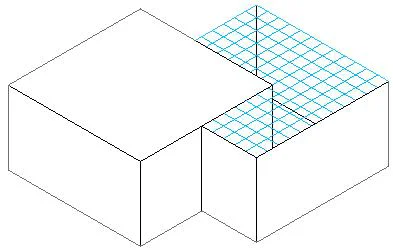

实心形状将相应地进行剪切。这2个形状可以编辑并保持剪切关系。
注：实心剪切几何形状体量导入项目后，您将不能再与各实心形状进行交互。同样，如果实心剪切几何形状应用了标高，则这些标高将无法在项目环境中识别。
变更形状主体
将形状移动到概念设计环境中的其他工作平面、标高或表面。
“工作平面”面板上的“显示工作平面”工具板将显示当前工作平面。
1. 选择一个形状。
2. 单击“修改 | 形状”选项卡
“形状图元”面板
(拾取新主体)。
3. 从选项栏上的“放置平面”列表中选择一个主体。主体将在绘图区域中高亮显示。
4. 单击以将形状的主体变更为所选的工作平面。
