一 背景

日常我们会看一些开源项目，或者想看自己写的代码可视化，在golang中可以利用工具实现，go-callvis是以图片的形式展示了go程序的调用关系，在看复杂项目时尤其有用。

二 go-callvies 简介 2.1 工具简介

Go-callvis 是一个开发工具，用于帮助使用交互式视图可视化 Go 程序的调用图。

此工具的目的是为开发人员提供一个可视化的 Go 程序概览，使用来自调用图的数据及其与包和类型的关系。这在大型项目中特别有用，因为这些项目的代码复杂度要高得多，或者只是简单地试图理解其他人的代码。

2.2 特性
  • 支持go mod
  • 程序中的特定焦点包
  • 点击软件包，使用交互式查看器快速切换焦点
  • 按类型按包和/或方法分组函数
  • 过滤器包到特定的导入路径前缀
  • 忽略标准库中的函数
  • 省略各种类型的函数调用
三 安装
  • go get安装
$ go get -u github.com/ofabry/go-callvis 复制代码
  • 源码编译安装
$ git clone https://github.com/ofabry/go-callvis.git cd go-callvis && make install复制代码

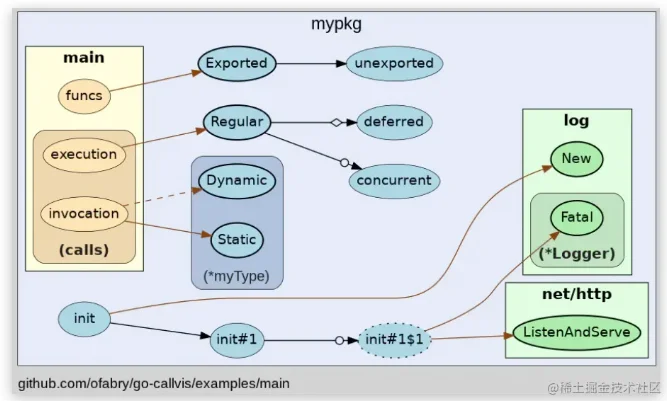

四 输出示例



它运行指针分析来构造程序的调用图，并使用数据生成点格式的输出，可以使用 Graphviz 工具进行渲染。

五 安装
go get -u github.com/ofabry/go-callvis# orgit clone https://github.com/ofabry/go-callvis.gitcd go-callvis && make install复制代码
六 使用

go-callvis [可选参数] <包路径>

1）使用浏览器交互展示

默认情况下，HTTP服务器在http://localhost:7878/上侦听，请使用选项`-http="ADDR:PORT"`更改HTTP服务器地址。

2）静态输出

要生成单个输出文件，使用选项-file=<file path>选择输出文件目标。

输出格式默认为svg，使用选项-format=<svg|png|jpg|…>选择其他输出格式。

3）其他参数

-debug         输出详细日志   -file string         以文件新式输出结果，并将忽略server交互模式   -focus string         Focus specific package using name or import path. (default "main")   -format string         输出文件的格式 [svg | png | jpg | ...] (默认 "svg")   -graphviz         使用Graphviz渲染图像   -group string         分组功能，根据包 与/或 类型分组 [pkg, type] (用逗号分开) (默认 "pkg")，例如 -group pkg,type   -http string         HTTP 服务地址 (默认 ":7878")   -ignore string        忽略包含给定前缀的包路径(用逗号分开)   -include string         包含具有给定前缀的包路径 (用逗号分开)   -limit string         Limit package paths to given prefixes (separated by comma)   -minlen uint         Minimum edge length (for wider output). (default 2)   -nodesep float         Minimum space between two adjacent nodes in the same rank (for taller output). (default 0.35)   -nointer         忽略对未导出函数的调用。   -nostd         忽略标准库的调用   -skipbrowser         跳过打开浏览器   -tags build tags         a list of build tags to consider satisfied during the build. For more information about build tags, see the description of build constraints in the documentation for the go/build package   -tests         包含测试代码   -version         显示版本号                  1）解析main包go-callvis -skipbrowser -nostd ./2）解析testPkg包go-callvis -group pkg,type -focus testPkg github.com/项目具体路径 复制代码
简单示例
$ go-callvis -format png -group pkg,type -focus github.com/kaliarch/cobra/cmd/App github.com/kaliarch/cobra2021/08/18 11:22:12 http serving at http://localhost:78782021/08/18 11:22:21 converting dot to png..2021/08/18 11:22:22 serving file: /var/folders/wn/367g1v9n1bv0sg1k8qldzym80000gn/T/go-callvis_export.png复制代码
