Golang协程调度器原理与GMP设计思想

Golang 调度器由来

单进程时代的两个问题

  1. 单一执行流程、计算机只能一个任务一个任务处理
  2. 进程阻塞所带来的CPU浪费时间

多进程、多线程的问题

设计变得复杂
  1. 进程/线程的数量越多，切换成本越大，也就越浪费
  2. 多线程随着同步竞争（如锁/竞争资源冲突）
多进程、多线程的壁垒
  1. 高内存占用
  2. 高CPU调度消耗
协程（co-routine），引发的问题
  1. N:1 无法利用多个CPU，出现阻塞的瓶颈
  2. 1:1 跟多线程/多进程模型无异，切换协程成本代价昂贵
  3. M:N 能够利用多核，过于依赖协程调度器的优化和算法
调度器的优化
  1. Goroutine的优化，内存占用几KB，灵活调度切换成本低

Goroutine 调度器的GMP模型的设计思想

GMP模型简介

GMP
  1. G：goroutine 协程
  2. P：processor 处理器
  3. M：thread 内核线程
全局队列
  1. 存放等待运行的队列
P的本地队列
  1. 存放等待运行的G
  2. 数量限制（不超过256G）
  3. 优先将新建的G放在P的本地队列中，如果放满了会放在全局队列中
P列表
  1. 程序启动时创建
  2. 最多有GOMAXPROCS个（可配置）
M列表
  1. 当前操作系统分配到当前GO程序的内核线程数
P和M的数量
  1. P的数量问题
    1. 环境变量$GOMAXPROCS
    2. 在程序中通过runtime.GOMAXPROCS()来设置
  2. M的数量问题
    1. Go语言本身 是限定M的最大量是10000
    2. runtime/debug包中的SetMaxThreads函数来设置
    3. 有一个M阻塞，会创建一个新的M
    4. 如果有M空闲，那么就会回收或者睡眠

调度器的设计策略

复用线程（避免频繁的创建、销毁线程，而是对线程的复用）
  1. work stealing 机制 （当本线程无可运行的G时，尝试从其他线程绑定的P偷取G，而不是销毁线程）
  2. hand off 机制（当本线程因为G进行系统调用阻塞时，线程释放绑定的P，把P转移给其他空闲的线程执行）
利用并行
  1. GOMAXPROCS 设置P的数量，最多有GOMAXPROCS个线程分布在多个CPU上同时运行）
抢占
  1. 在coroutine中要等待一个协程主动让出CPU才执行下一个协程，在Go中，一个goroutine最多占用CPU 10ms，防止其他goroutine被饿死
全局G队列
  1. 当M执行 work stealing从其他P偷不到G时，它可以从全局G队列获取G

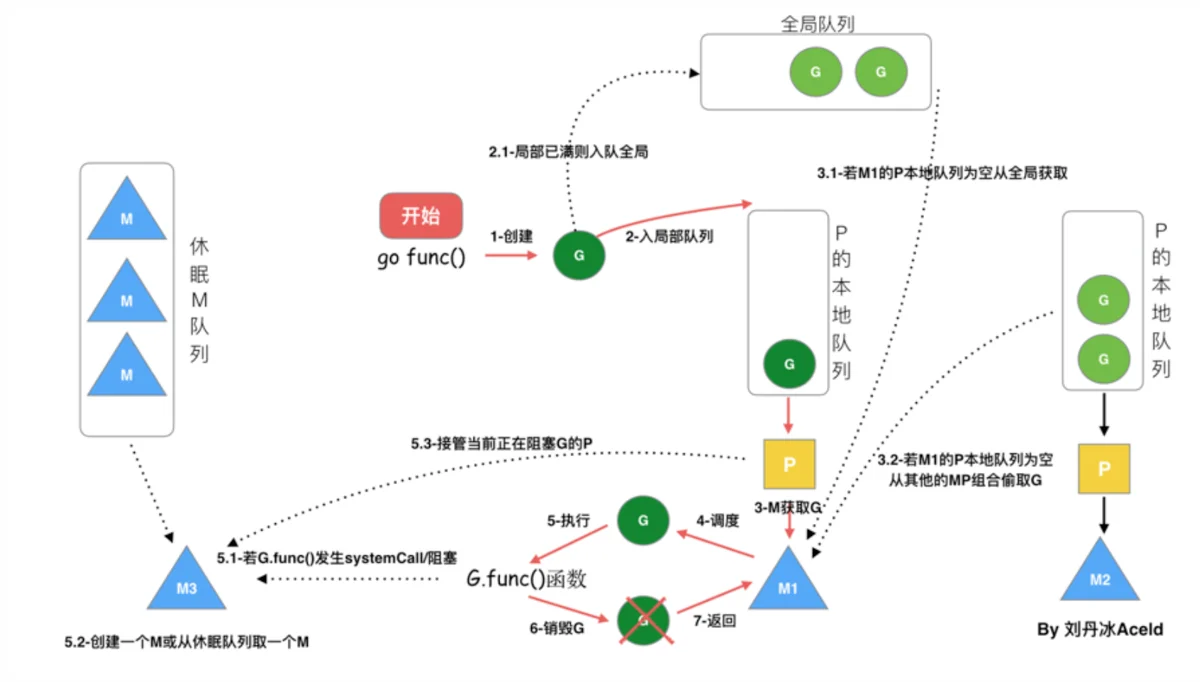

go func() 经历了什么过程



  1. 我们通过 go func() 来创建一个goroutine
  2. 有两个存储G 的队列，一个是局部调度器P 的本地队列、一个是全局G队列。先创建的G会先保存在P的本地队列中，如果P的本地队列已经满了就会保存在全局的队列中
  3. G只能运行在M中，一个M必须持有一个P，M与P是1：1的关系。M会从P的本地队列弹出一个可执行状态的G来执行，如果P的本地队列为空，就会向其他的MP组合偷取一半可执行的G来执行
  4. 一个M调度G执行的过程是一个循环机制
  5. 当M执行某一个G的时候如果发生了syscall 或其余阻塞操作，M会阻塞，如果当前有一些G在执行，runtime会把这个线程M从P中摘除，然后再创建一个新的操作系统的线程（如果有空闲的线程可用就复用空闲线程）来服务于这个P
  6. 当M系统调用结束时候，这个G会尝试获取一个空闲的P执行，并放入到这个P的本地队列。如果获取不到P，那么这个线程M变成休眠状态，加入到空闲线程中，然后这个G会被放入全局队列中。

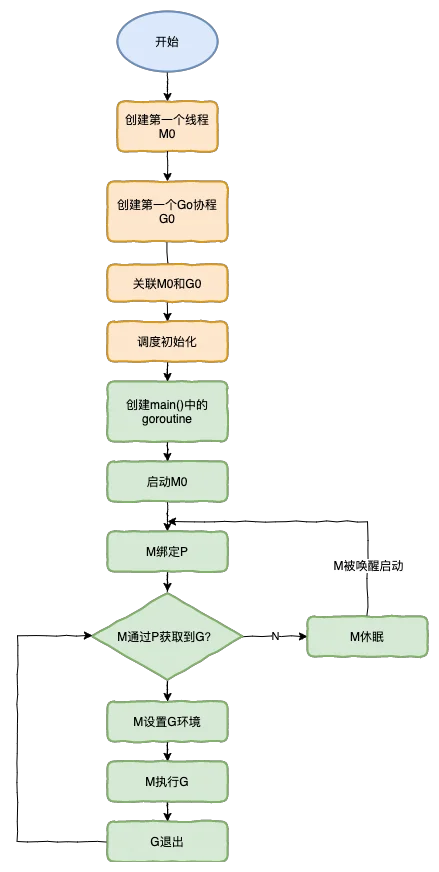

调度器的生命周期

  1. M0 是启动程序后的编号为0的主线程，这个M对应的实例会在全局变量runtime.m0()中，不需要在heap上分配，M0负责执行初始化操作和启动第一个G，在之后M0就和其他的M一样了
  2. G0 是每次启动一个M都会第一个创建的goroutine，G0仅用于负责调度的G，G0不指向任何可执行的函数，每个M都会有一个自己的G0。在调度或系统调用时会使用G0的栈空间，全局变量的G0是M0的G0

Go调度器GMP调度场景的全过程分析

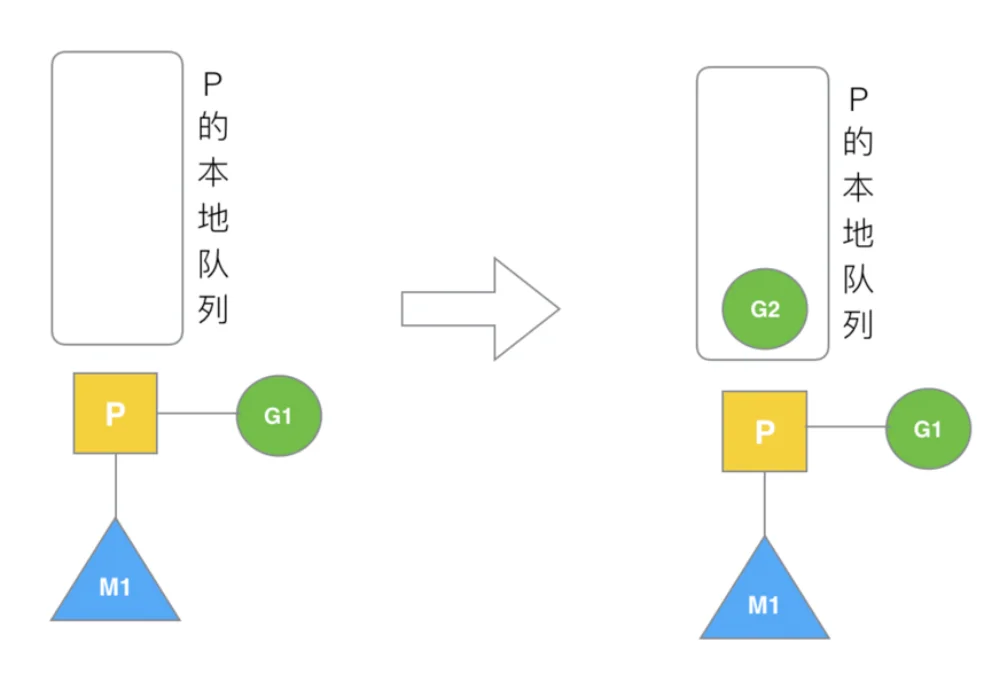

场景一

P 拥有G1，M1获取P后开始运行G1，G1使用go func()创建G2，为了局部性G2优先加入到P1的本地队列

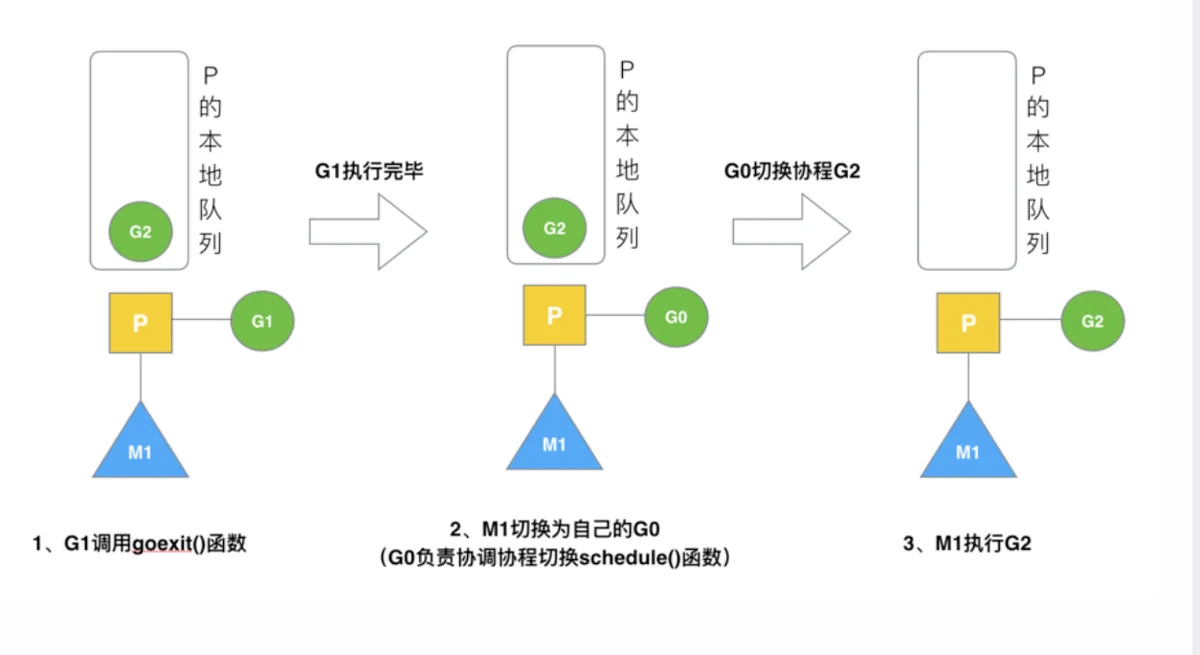

场景二

G1 运行完成后，M上运行的goroutine切换为G0，G0负责调度时协程的切换。从P的本地队列取G2，从G0切换到G2，并开始运行G2。实现线程M1的复用

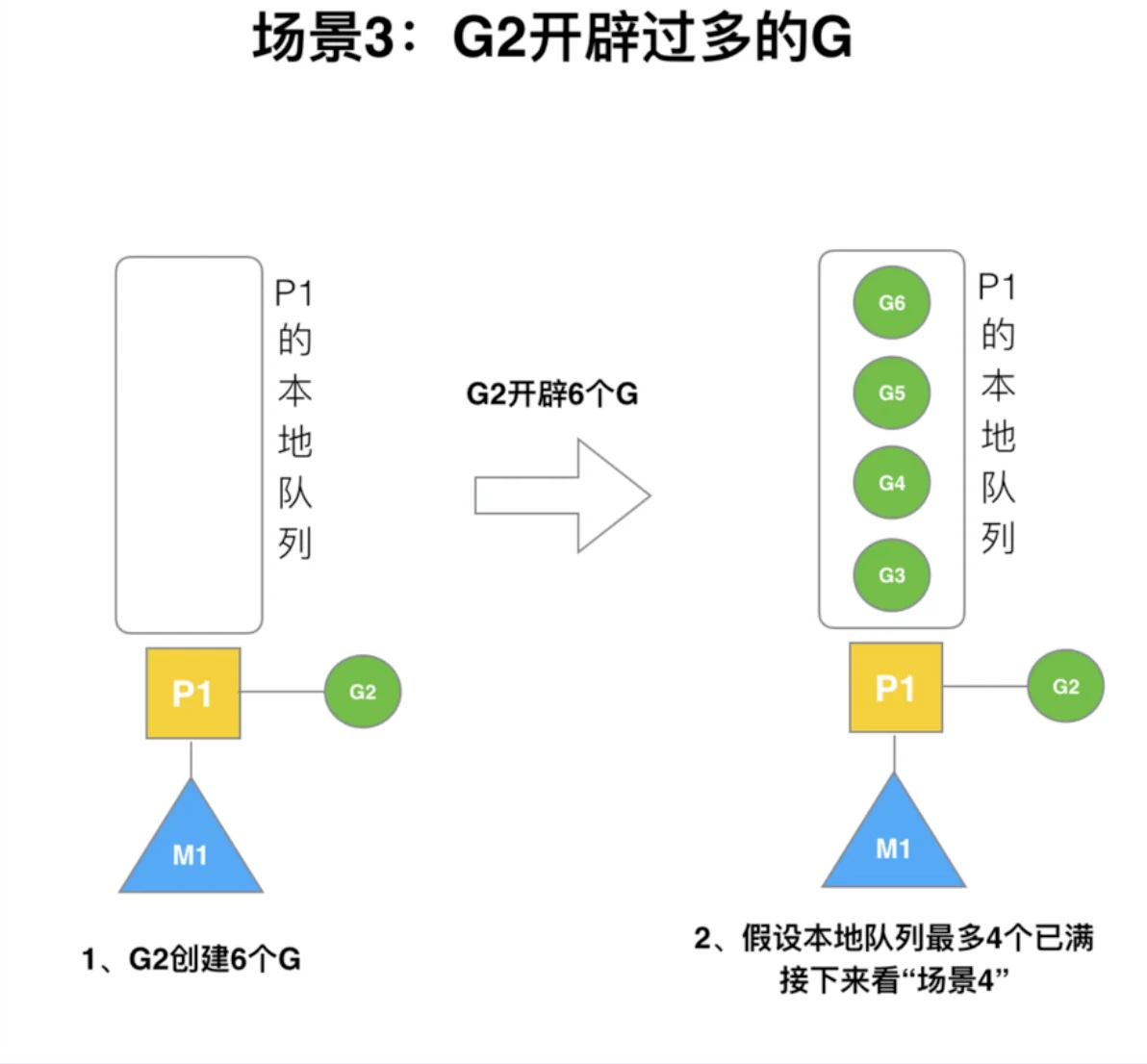

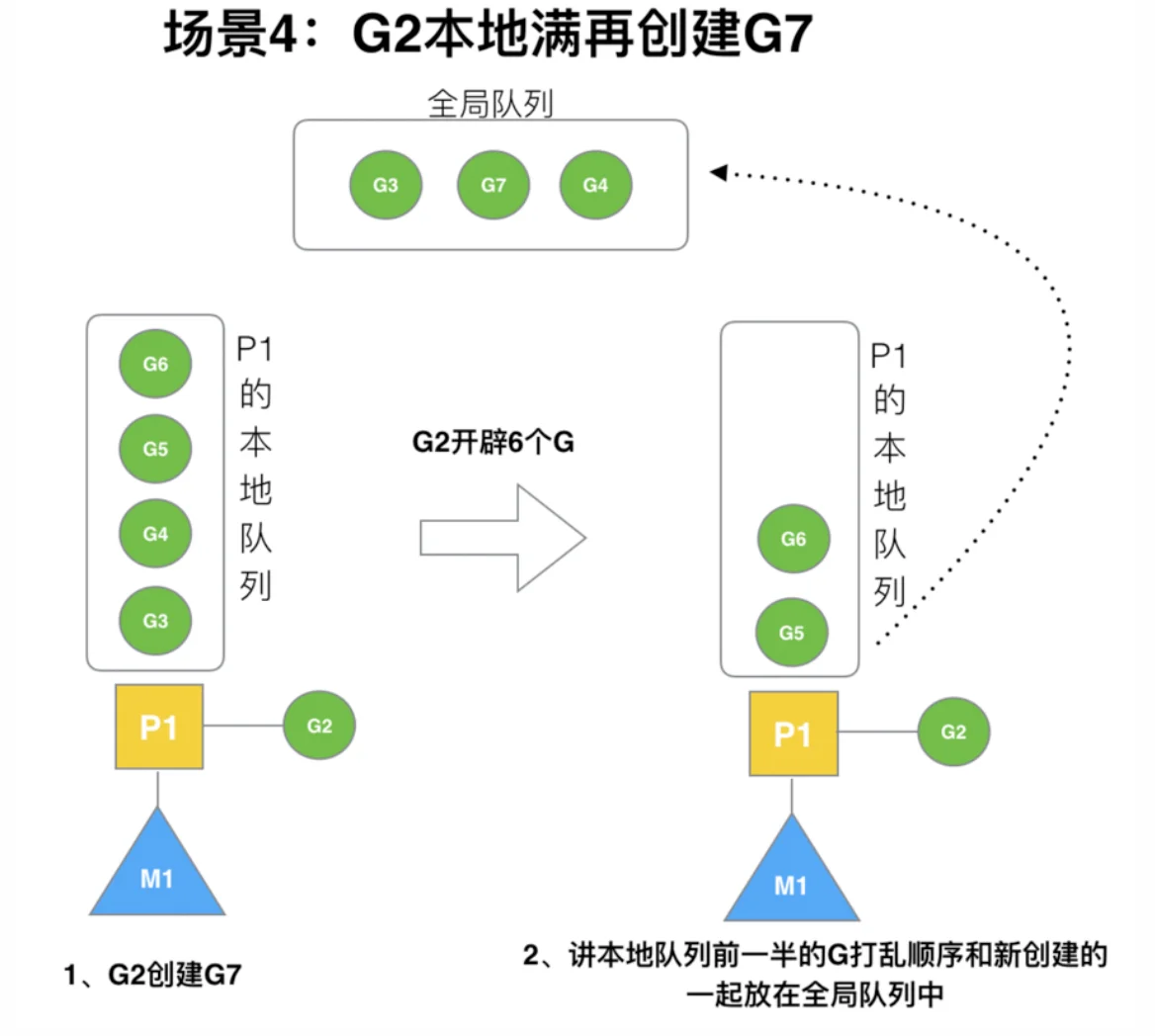

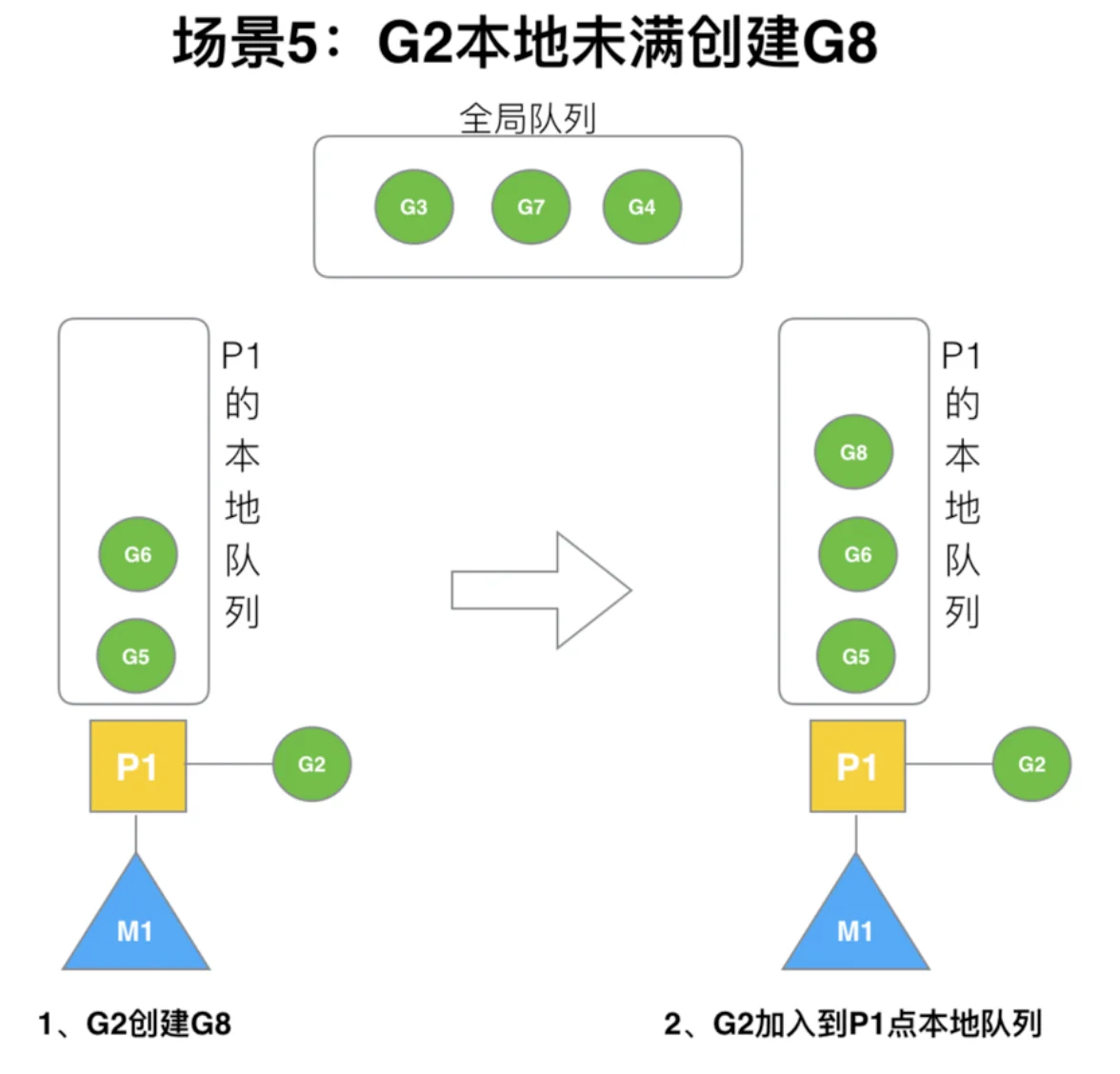

场景三、四、五

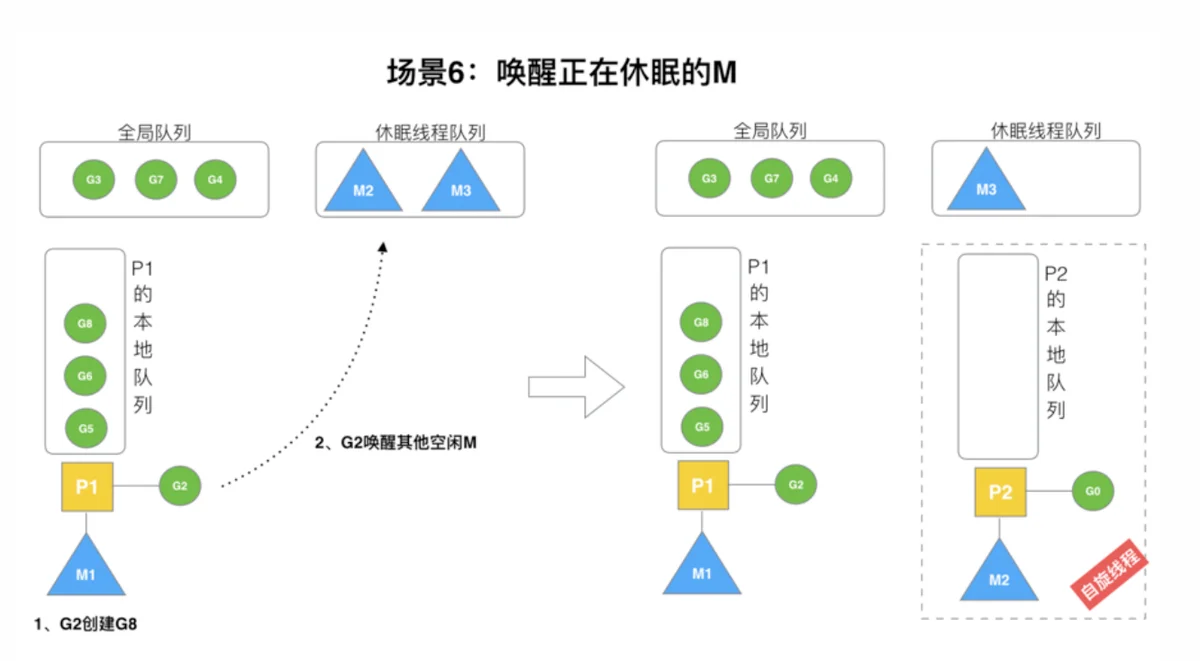

规定：在创建G时，运行的G会尝试唤醒其他空闲的P和M组合去执行

假定G2唤醒了M2，M2绑定了P2，并运行G0，但P2本地队列没有G，M2此时为自旋线程

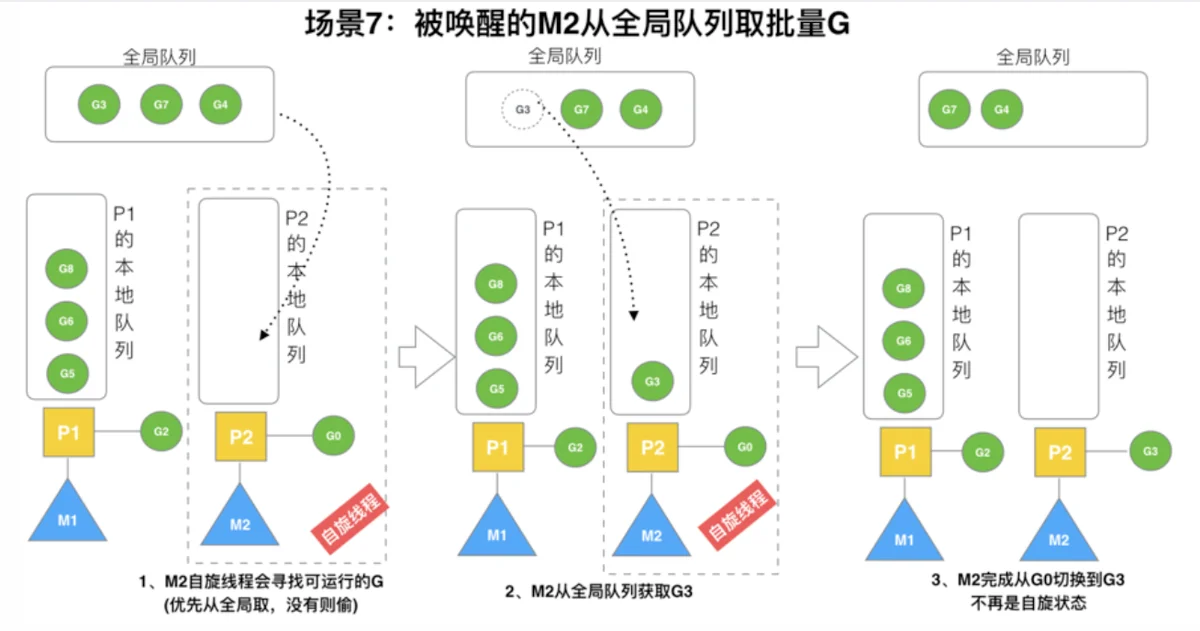

M2尝试从全局队列取一批G放到P2的本地队列。M2从全局队列取的G数量符合下面的公式：

n = min(len(GQ)/GOMAXPROCS + 1, len(GQ/2))

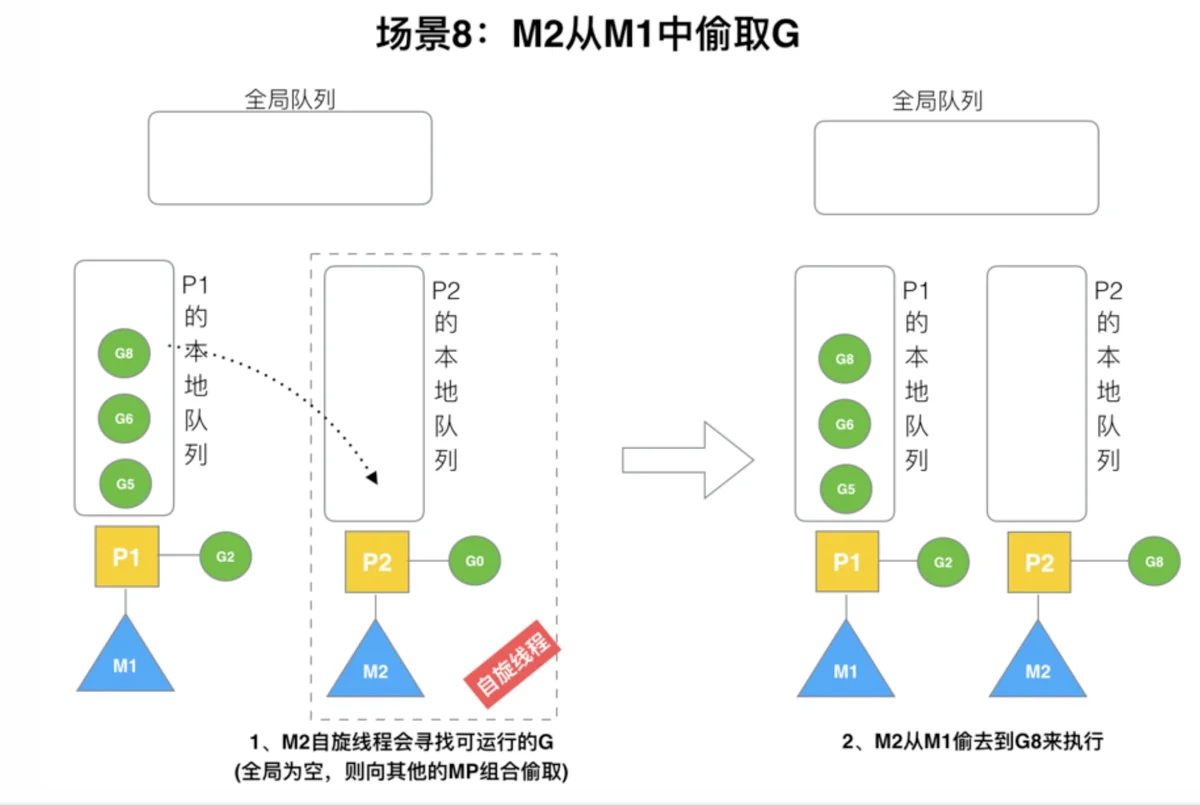

全局队 已经没有G，那m就要执 work stealing(偷取):从其他有G的P哪 偷取 半G过来，放到的P本地队 。P2从P1的本地队 尾部取 半的G，本 中 半则只有1个G8，放到P2的本地队 并执行。

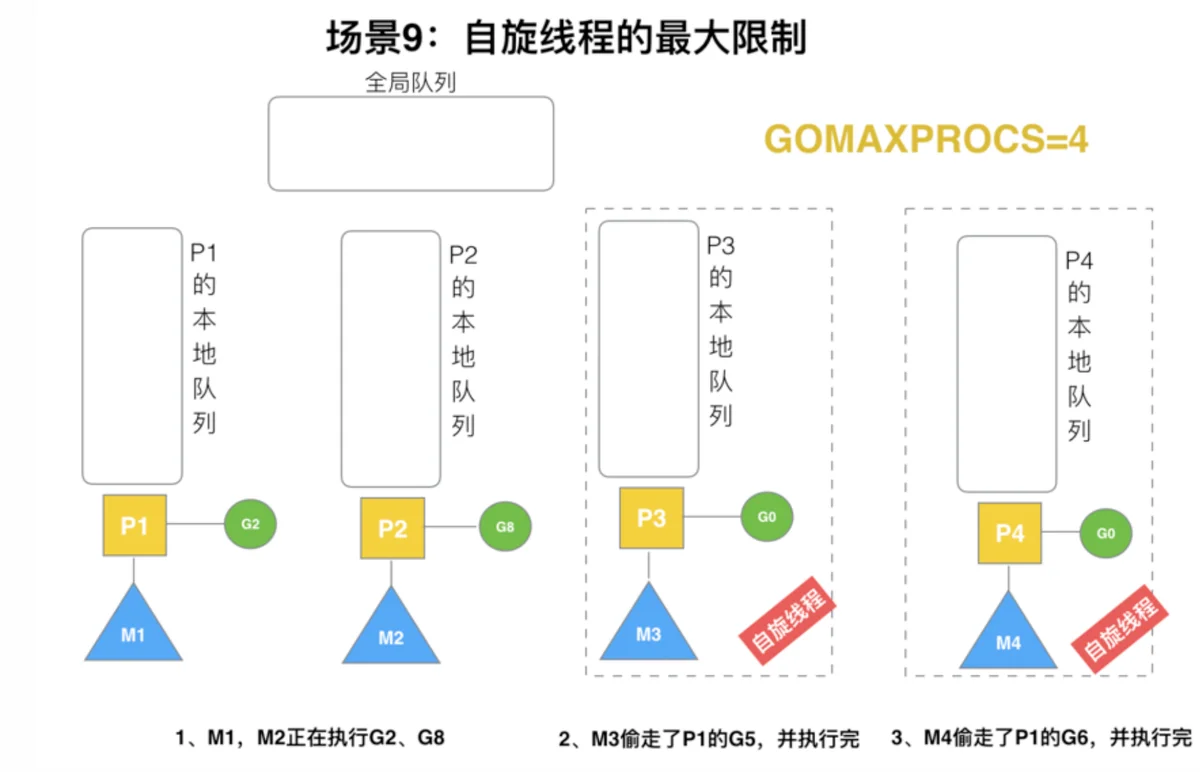

最多有GOMAXPROCS个 旋的线程(当前 中的GOMAXPROCS=4，所以 共4个P)，多余的没事做线程会让他们休眠。

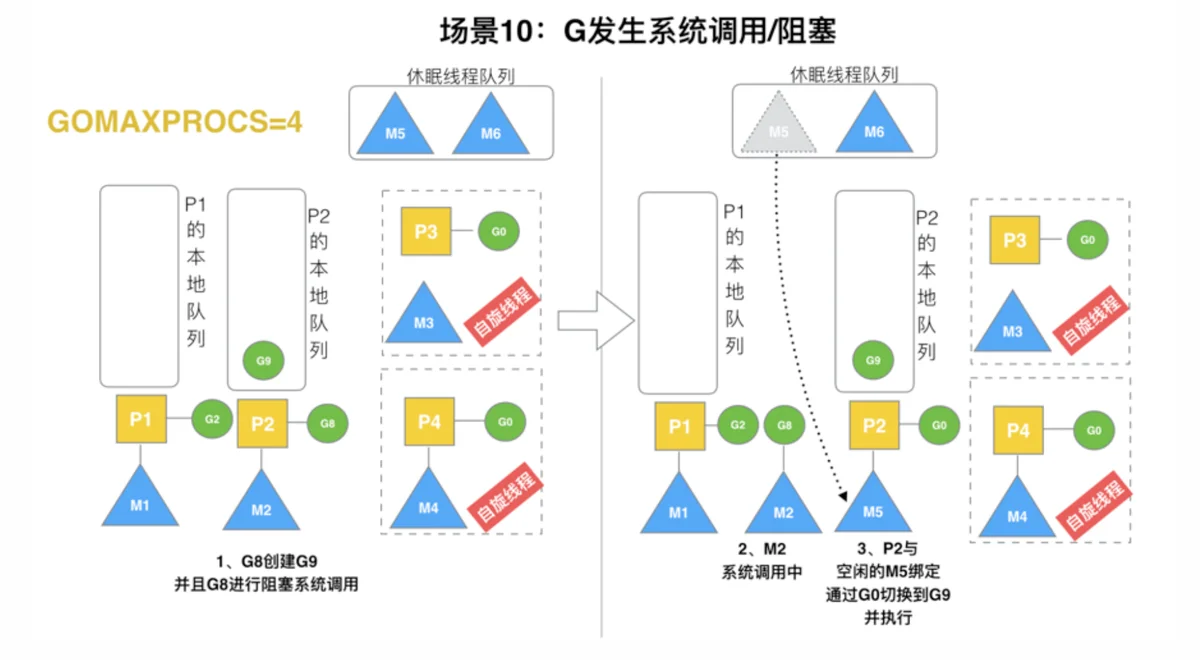

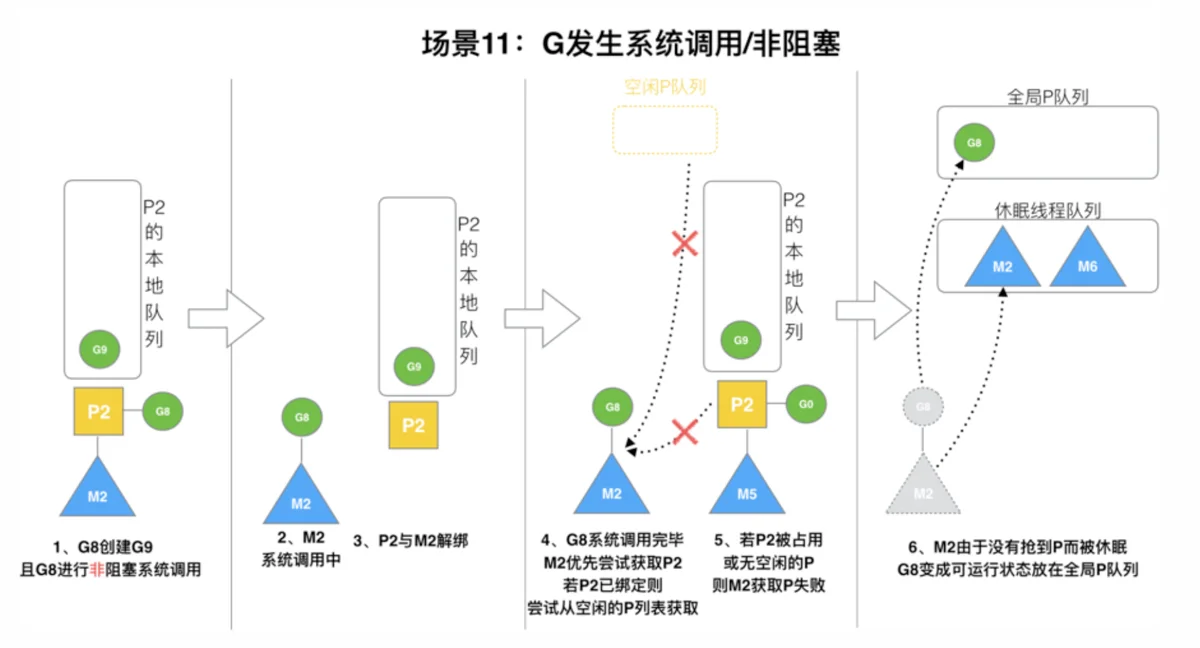

假定当前除 M3和M4为 旋线程，还有M5和M6为空闲的线程(没有得到P的绑定，注意我们这 最多就 只能够存在4个P，所以P的数 应该永远是M>=P, 部分都是M在抢占需要运 的P)，G8创建 G9， G8进 阻塞的系统调 ，M2和P2 即解绑，P2会执 以下判断:如果P2本地队 有G、全局队 有G 或有空闲的M，P2都会 唤醒1个M和它绑定，否则P2则会加 到空闲P 表，等待M来获取可 的p。 本场景中，P2本地队 有G9，可以和其他空闲的线程M5绑定。

M2和P2会解绑，但M2会记住P2，然后G8和M2进 系统调 状态。当G8和M2退出系统调 时，会尝试获 取P2，如果 法获取，则获取空闲的P，如果依然没有，G8会被记为可运 状态，并加 到全局队 ,M2因为没有P的绑定 变成休眠状态( 时间休眠等待GC回收销毁)。
