python

实施步骤：

或者百度下载中心，下载graphviz


2、pyreverse能方便的生成uml类图，pylint里自带了pyreverse这个工具。使用pip安装pylint
pip install pylint


3、使用，可以参考的命令为，core为存放代码的目录
pyreverse -ASmy -o png -p _002 core/

这样就会在和core同级的目录生成2张png图片。

一张类图，一张包图





参考：

延伸：

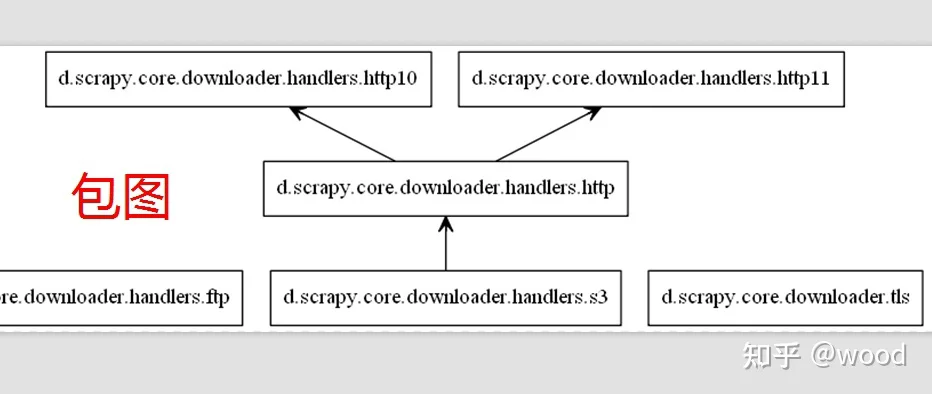

1、包图图解：

包图中，实线箭线表示python模块之间的引用关系。

A用实线箭线指向B时，表示A模块中import（导入）了B模块。

python模块可以是一个文件（*.py），也可以是一个包（含有__init__.py的Python包）。

注意：基础模块（os、sys等）不会再包图中显示。

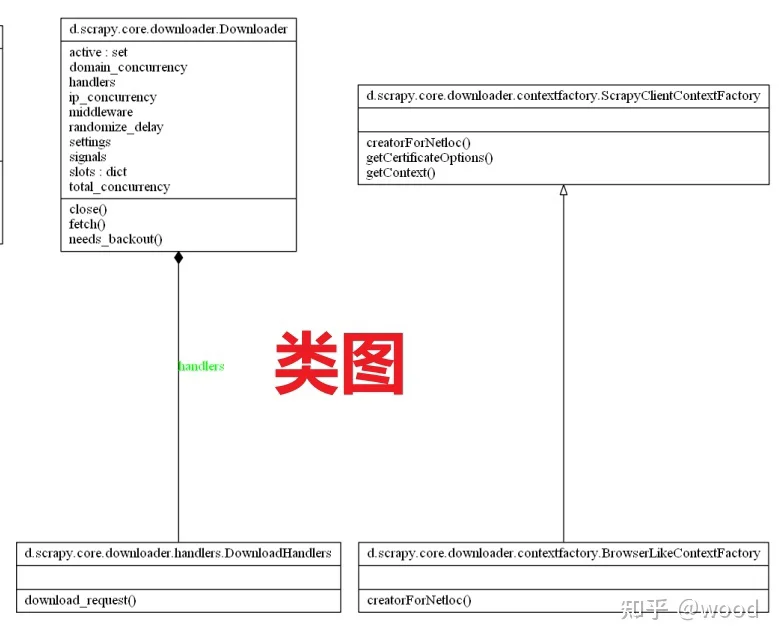

2、类图图解：

类图中，实线空心三角表示继承基类（父类）。

A用实线空心三角指向B时，表示A类继承了B类。（如果改为虚线，则表示继承接口，java中常见）

类图中，实线实菱形表示组合关系，如人体的各个部位，不可分割。（如果改为空菱形，则表示聚合关系，如团队由人员组成，可以分割）

A用实线实菱形指向B时，表示A是属于B的、不可分割的组成部分。此时应在实线上标注出B的什么属性来接收A这个单位，作为B的组成部分。

java

1、

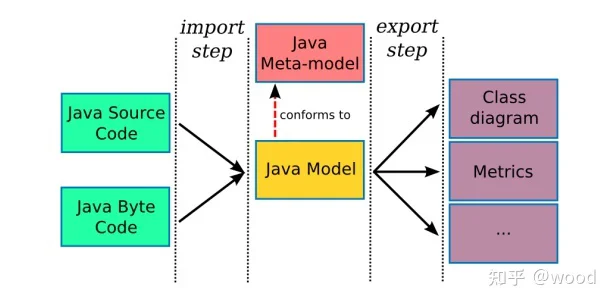

模型开发工具（MDT）提供了一些示范性工具，在元模型的基础上的发展模式。它支持创建UML图，从代码的逆向工程到UML图等等。



2、

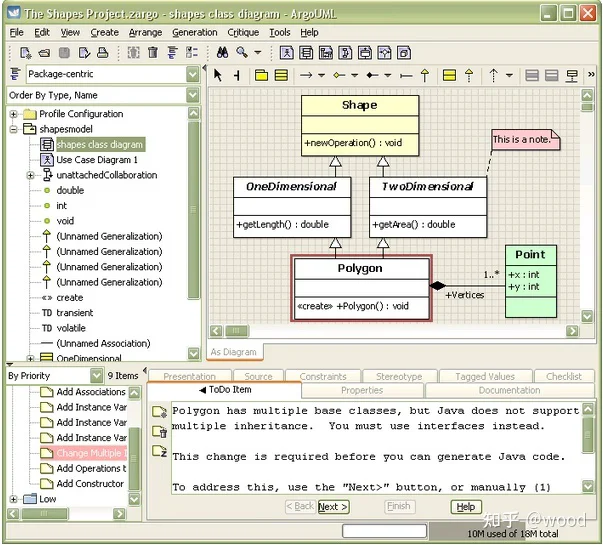

ArgoUML是一个领先的开源UML模型工具，它支持UML 1.4的所有标准，可以运行于任何Java平台上。



3、

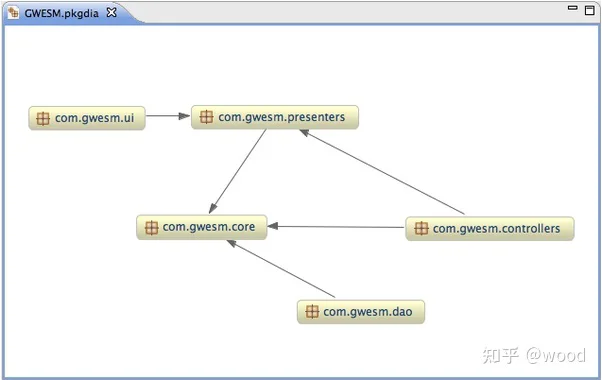

ModelGoon是一个Java包的依赖分析的Eclipse插件，用来显示项目中Java包与包之间的依赖关系，如下图所示：



4、

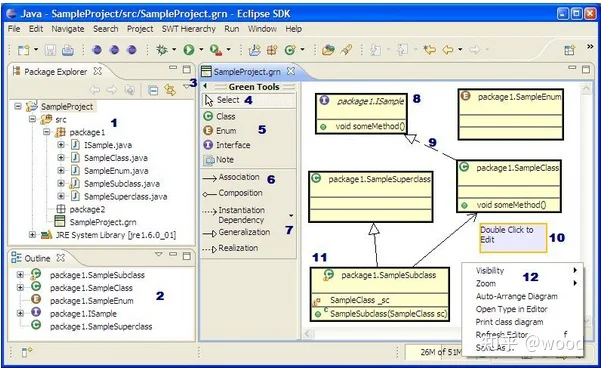

Green是Eclipse的一个插件，是一种先进的还简单的UML类图的工具，主要学生开发使用。它是live round-tripping编辑器，因此可以很容易地从一个UML类图生成Java代码。它有很好的可扩展性。



5、

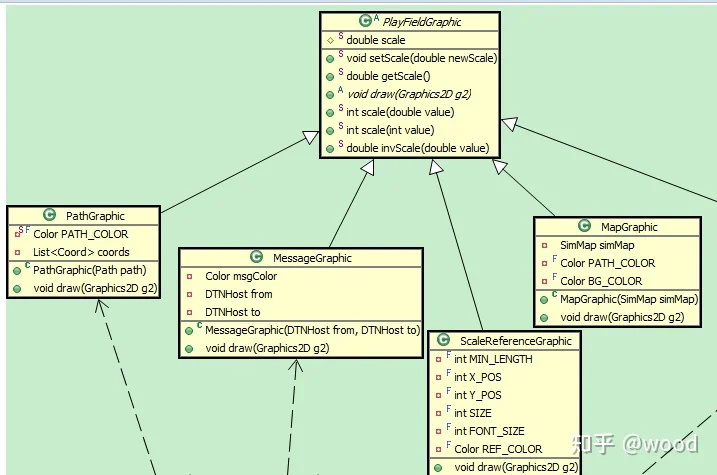

Minjava是一个Java反向工程软件，可帮助理解已存在一些Java软件的架构和行为。



6、

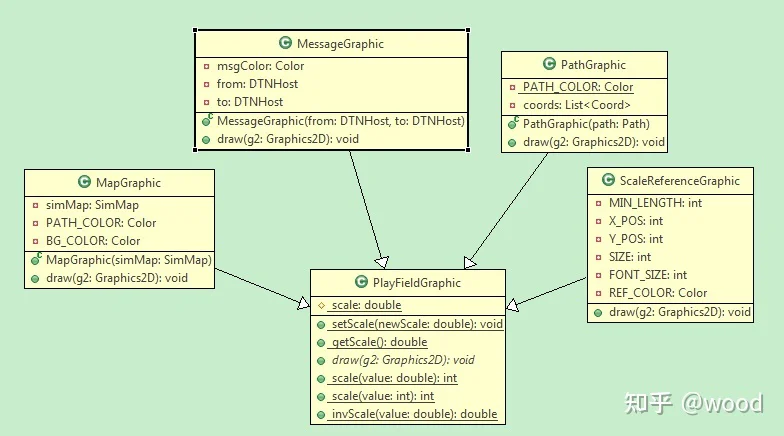

AmaterasUML可以对大工程的支持，上面所列的一些插件像Green，貌似不支持大工程，如果出现大的工程文件，通常会出现崩溃的情况，而且形成的整个UML图显得混乱无比。

http://www.cse.buffalo.edu/faculty/alphonce/green



2、AmaterasUML的安装于使用
如果对于小工程项目，即一个类或接口所包含的方法和属性不是很多，用Green是最好的选择，但是对于大工程项目，这个插件要么无法加载各个类，有时还崩溃，要么可以加载但是很混乱，需要自己人工调，非常麻烦，所以，对比了之后，发现AmaterasUML是最合适的，ModelGoon也很好，但安装的时候需要使用代理，这个在Linux上可以做，具体方法可以参考：http://blog.sina.com.cn/s/blog_6e10ddff0101eixf.html 。但是在windows上好像不行，从上面可以看出，这个插件比AmaterasUML要好，它可以显示各个包之间的依赖关系，也许AmaterasUML也可以，但是我到现在还没发现，具体安装和Green一样也有两种方法，下载地址和使用方法请见其官网：http://amateras.sourceforge.jp/cgi-bin/fswiki_en/wiki.cgi?page=AmaterasUML

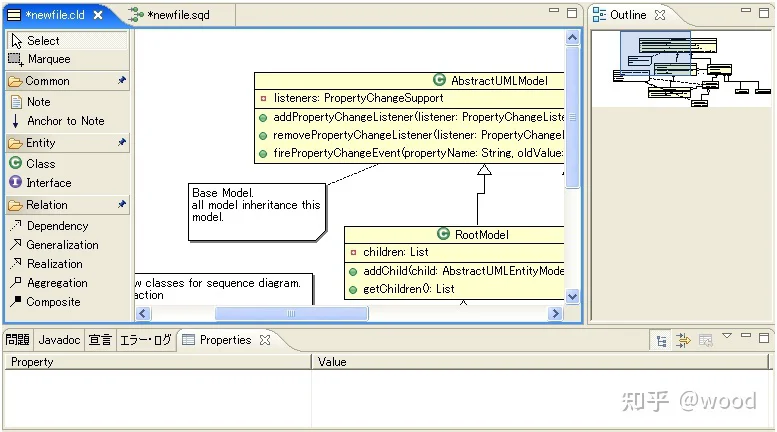

下面是其显示效果，可以直接拖拽，如何拖拽，间上面的官网链接。


下面是网友遇到的问题，也许你也会遇到，先记下：
我刚下载了Green UML的3.4版本，把它配置到Eclipse 3.4的插件中，对代码进行UML模型转换时，发现得到的图形只有每个类的图形，而没有类之间的关系（依赖、泛化、实现等），而且选用板上也只有类、接口、枚举、注释这几种，没有依赖、泛化、实现等，而我看网上的介绍中应该是可以显示关系的，请问各位知道这是怎么回事吗？

Green UML的3.4 要和 GEF 配合用。您是不是只装了Green 没装GEF?
而且麻烦的地方在于 Green和GEF的版本还必须匹配。比如Green3.5要配GEF3.4
这是GEF3.4的链接
http://archive.eclipse.org/tools/gef/downloads/drops/R-3.4.0-200806091334/

GOLang

C++ 和其他

VS2010是有新增了 UML 建模功能，但是实在不能说对C++友好反向工程支持C#，不支持C++的，可能得找其他工具区了

推荐几个：

1、Visual Paradigm for UML 10.0 （社区版免费）

2、EA

3、Trufun kant studio

4、starUML

前面几个都支持C++逆向工程。


StarUML逆向工程: 通过代码生成类图: StarUML逆向工程: 通过代码生成类图
