在学习jvm的时候便了解到了语言中的线程执行模型的区别，以及Go语言中的协程的执行模型。这次来总结一下Go中的协程设计模型，尽量不过多展开源码。之前在跟学长咨询关于编程语言的问题的时候，得到的回答都是语言差别不大，精通一门即可。当时不甚理解，但随着学习的深入，确实逐渐感觉到编程语言终究只是计算机科学中的一环罢了，语言更迭迅速，其背后的设计理念与原理才是万古长青的。

一、回顾OS中的用户线程与内核线程

在学习OS线程调度这一章的时候，用户级线程和内核级线程应该是重点内容了。

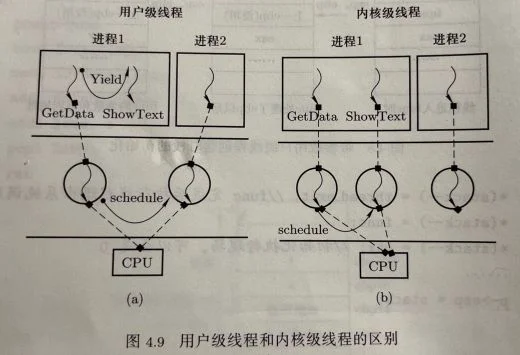

内核级线程与用户级线程

线程有三种实现方式：

  1. 用户线程，在用户空间实现，OS看不到，由应用程序的用户线程库来管理；POSIX Pthreads, Mach C-threads
  2. 内核线程，在内核中实现，OS管理的；Windows
  3. 轻量级进程，内核中实现，支持用户线程。Solaris, Linux

内核级线程的引出：操作系统无法感知到一个用户级线程的存在，因此多个用户级线程只能共享一个CPU执行权，同时，如果一个用户及现场在内核中阻塞，则这个进程的所有用户级线程都会阻塞，除非用户程序自己实现了线程调度（例如Go，Python协程的实现）。

语言中的实现

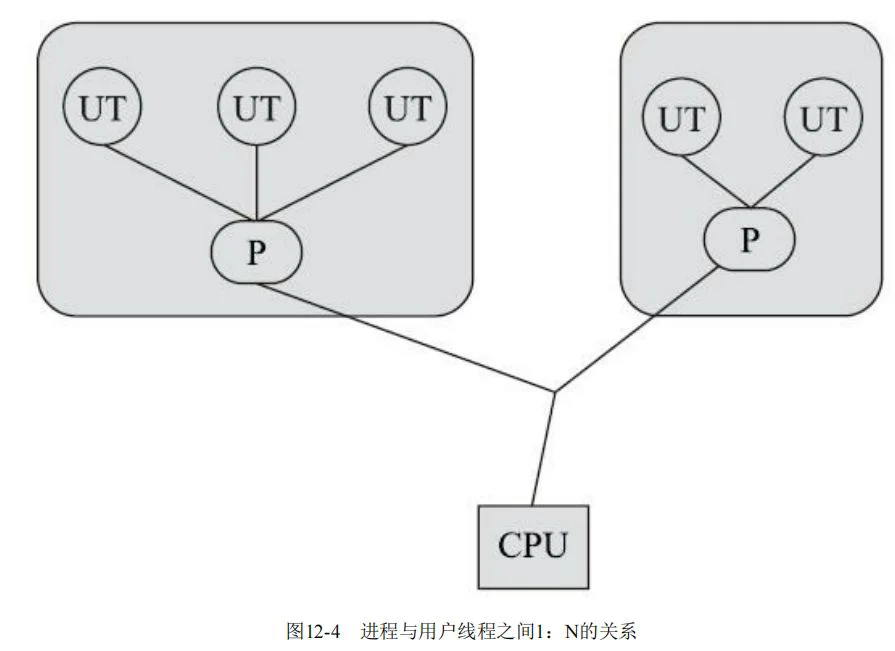

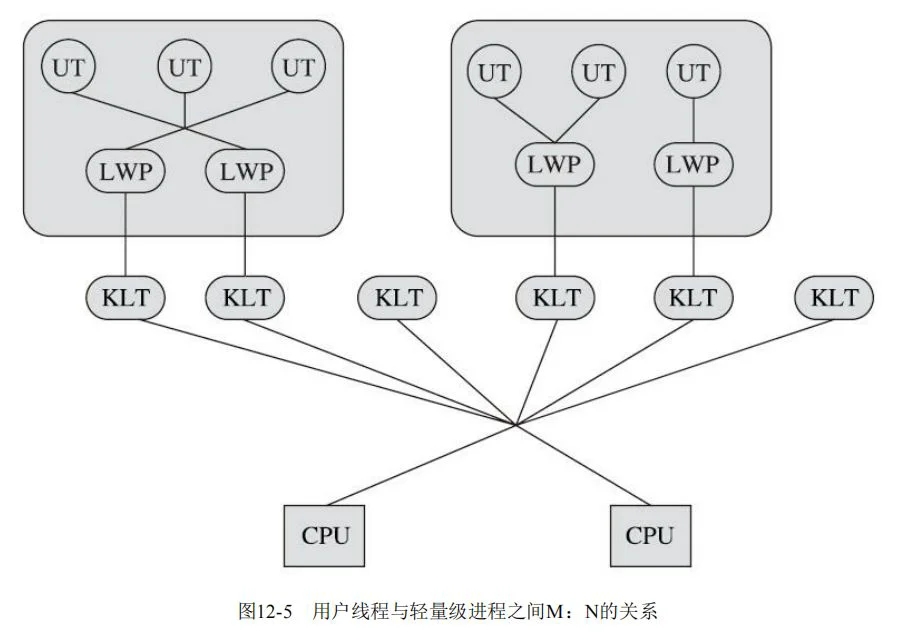

而在真正的编程语言中，该如何实现“线程”这一概念呢？答：主要有三种方式：使用内核线程实现（1：1实现），使用用户线程实现（1：N实现）， 使用用户线程加轻量级进程混合实现（N：M实现）。

下面摘取自《深入理解java虚拟机中》：

用户线程的优势在于不需要系统内核支援，劣势也在于没有系统内核的支援，所有的线程操作都需要由用户程序自己去处理。Java、Ruby等语言都曾经使 用过用户线程，最终又都放弃了使用它。但是近年来许多新的、以高并发为卖点的编程语言又普遍支持了用户线程，譬如Golang、Erlang等，使得用户线程的使用率有所回升。

那么，作为今天的主角，GoLang又是怎么做到大获成功的高效协程并发的呢？且听下文分解。

二、GoLang中的协程调度模型

从上面对于线程模型的分析中，可以看到多用户线程到多内核线程的实现（N: M）中，存在两级调度：

  1. 用户级线程到内核级线程的调度，由应用程序完成
  2. 内核级线程到CPU的调度，由OS完成
因此，所谓神神秘秘的“协程”，无非是“互相协作的用户级线程”罢了。

下面重点探讨Go是如何完成从用户级线程到内核级线程的调度的。

Kernel Schedule Entity

GMP 模型

G：表示 Goroutine。每个 Goroutine 对应一个 G 结构体，G 存储 Goroutine 的运行堆栈、状态以及任务函数，可重用。当 Goroutine 被调离 CPU 时，调度器代码负责把 CPU 寄存器的值保存在 G 对象的成员变量之中，当 Goroutine 被调度起来运行时，调度器代码又负责把 G 对象的成员变量所保存的寄存器的值恢复到 CPU 的寄存器。

M：OS 底层线程的抽象，它本身就与一个内核线程进行绑定，每个工作线程都有唯一的一个 M 结构体的实例对象与之对应，它代表着真正执行计算的资源，由操作系统的调度器调度和管理。M 结构体对象除了记录着工作线程的诸如栈的起止位置、当前正在执行的 Goroutine 以及是否空闲等等状态信息之外，还通过指针维持着与 P 结构体的实例对象之间的绑定关系。

P：表示逻辑处理器。对 G 来说，P 相当于 CPU 核，G 只有绑定到 P(在 P 的 local runq 中)才能被调度。对 M 来说，P 提供了相关的执行环境(Context)，如内存分配状态(mcache)，任务队列(G)等。它维护一个局部 Goroutine 可运行 G 队列，工作线程优先使用自己的局部运行队列，只有必要时才会去访问全局运行队列，这可以大大减少锁冲突，提高工作线程的并发性，并且可以良好的运用程序的局部性原理。

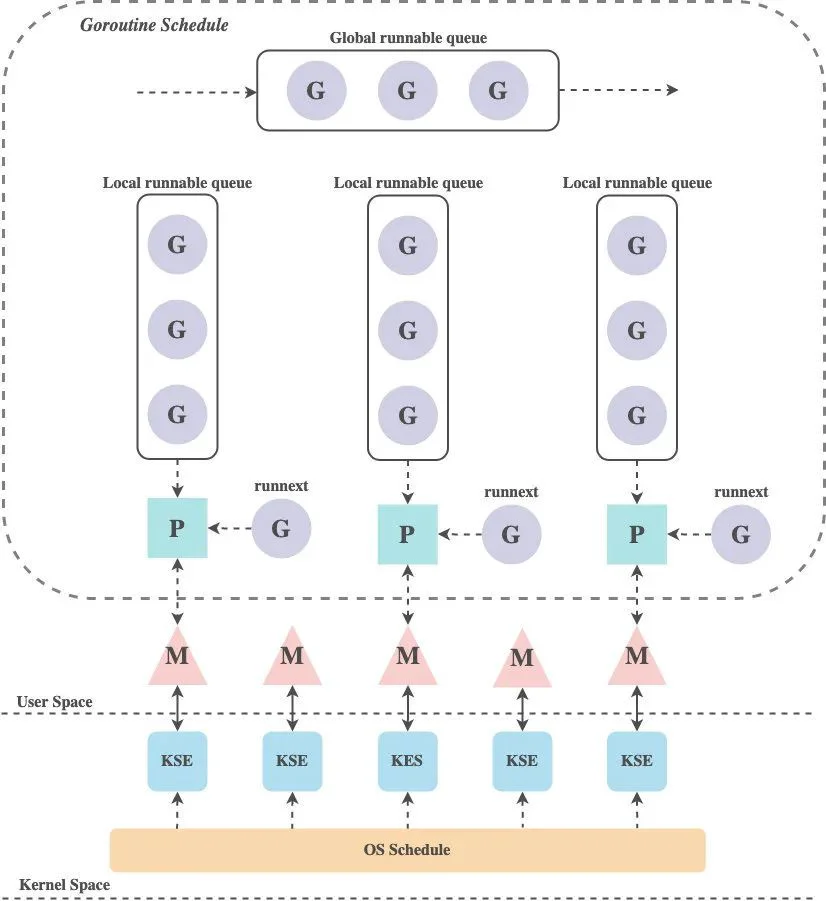

三者的关系，来一张概念图：

一个 G 的执行需要 P 和 M 的支持。一个 M 在与一个 P 关联之后，就形成了一个有效的 G 运行环境（内核线程+上下文）。每个 P 都包含一个可运行的 G 的队列（runq）。该队列中的 G 会被依次传递给与本地 P 关联的 M，并获得运行时机。

M 与 KSE 之间总是一一对应的关系，一个 M 仅能代表一个内核线程。M 与 KSE 之间的关联非常稳固，一个 M 在其生命周期内，会且仅会与一个 KSE 产生关联，而 M 与 P、P 与 G 之间的关联都是可变的，M 与 P 也是一对一的关系，P 与 G 则是一对多的关系。

协程结构体G的状态

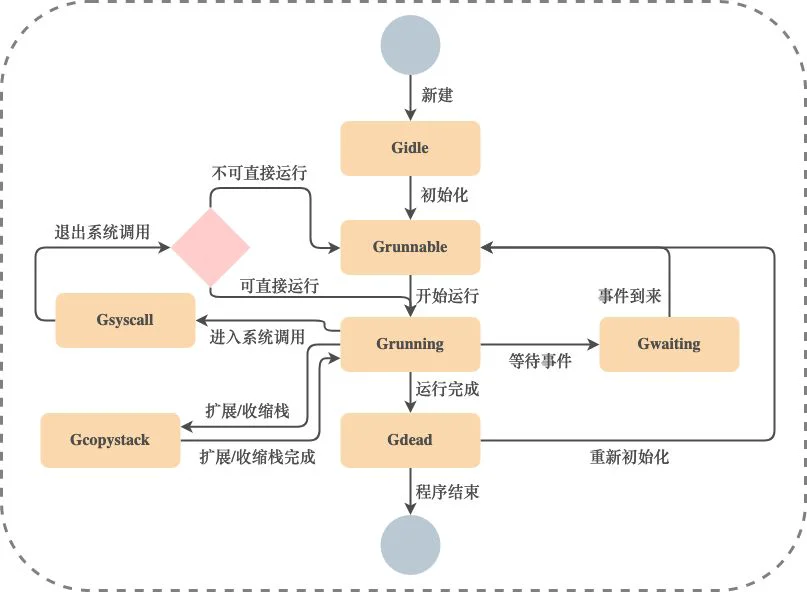

协程之于Go调度器好比内核线程之于OS调度器，也是有着多种状态的，但因为它不可见底层核心线程的状态，因此会有更细致和复杂的状态迁移图，如下图所示：

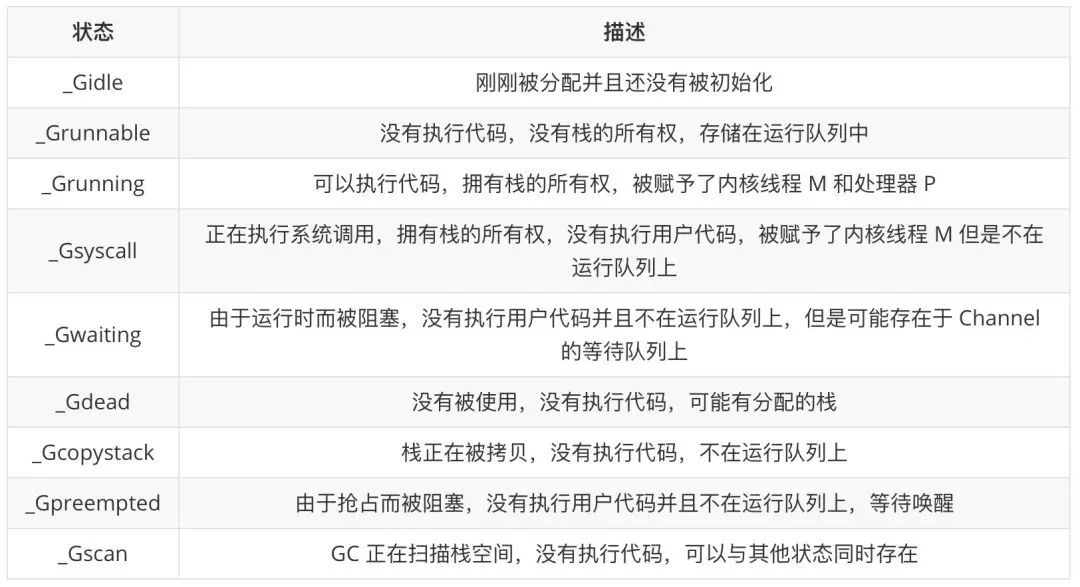

不同状态的描述如下图所示：

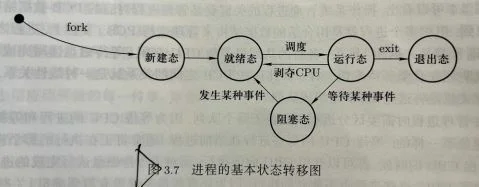

下面放一张OS进程状态图：

可以看到，Go协程状态图相比进程状态图多了收缩/扩展栈和执行系统调用两个更加细分的状态，而且同时runnable和running状态和OS的状态不是一一对应的，其实用户态无法感知到OS的就绪态、运行态和阻塞态。

三、调度模型场景分析

由于GoLang的调度模型有多达11种场景，本文仅仅做简单总结，更多的内容可以参考一位GoLang大佬关于GMP的文章：[Golang三关-典藏版] Golang 调度器 GMP 原理与调度全分析

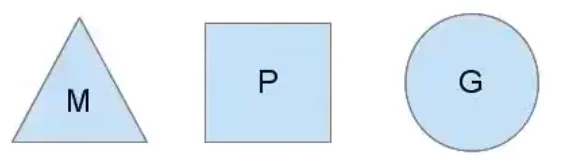

我们分别用三角形，矩形和圆形表示Machine、Processor和Goroutine。

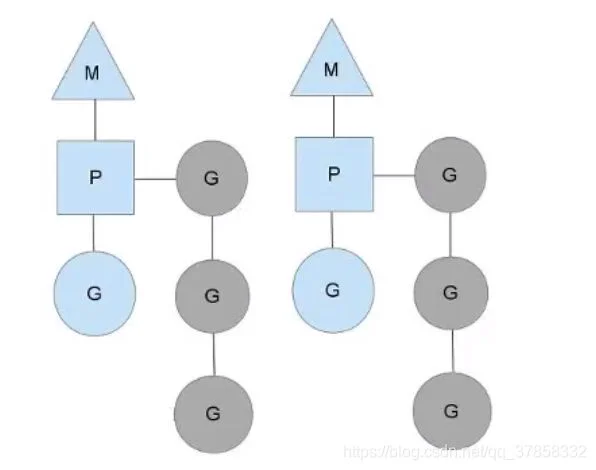

正常情况下

所有的goroutine运行在同一个M系统线程中，每一个M系统线程维护一个Processor，任何时刻，一个Processor中只有一个goroutine，其他goroutine在runqueue中等待。一个goroutine运行完自己的时间片后，让出上下文，回到runqueue中。 多核处理器的场景下，为了运行goroutines，每个M系统线程会持有一个Processor。

协程创建与更替

go func()

协程阻塞

当正在运行的goroutine（G0）阻塞的时候，例如进行系统调用，会再创建一个系统线程（M1)，当前的M0线程放弃了它的Processor（P），P转到新的线程中去运行。

全局队列与公平性

  • 由于在G1中创建的新协程会优先放到当前P上，因此容易发生P的runqueue满的情况，这种情况下会尝试将该P上的一部分G放到别的P上或者放到全局队列中
  • 为了保证公平，当全局运行队列中有待执行的Goroutine 时，通过schedtick 保证有一定几率（1/61）会从全局的运行队列中查找对应的Goroutine
  • 从处理器本地的运行队列中查找待执行的Goroutine
  • 如果前两种方法都没有找到Goroutine，会通过runtime.findrunnable 进行阻塞地查找Goroutine，寻找的路径有以下几种，包括：
    1. 从全局运行队列中查找。
    2. 从网络轮询器中查找是否有Goroutine 等待运行。
    3. 通过runtime.runqsteal 尝试从其他随机的处理器中窃取待运行的Goroutine。

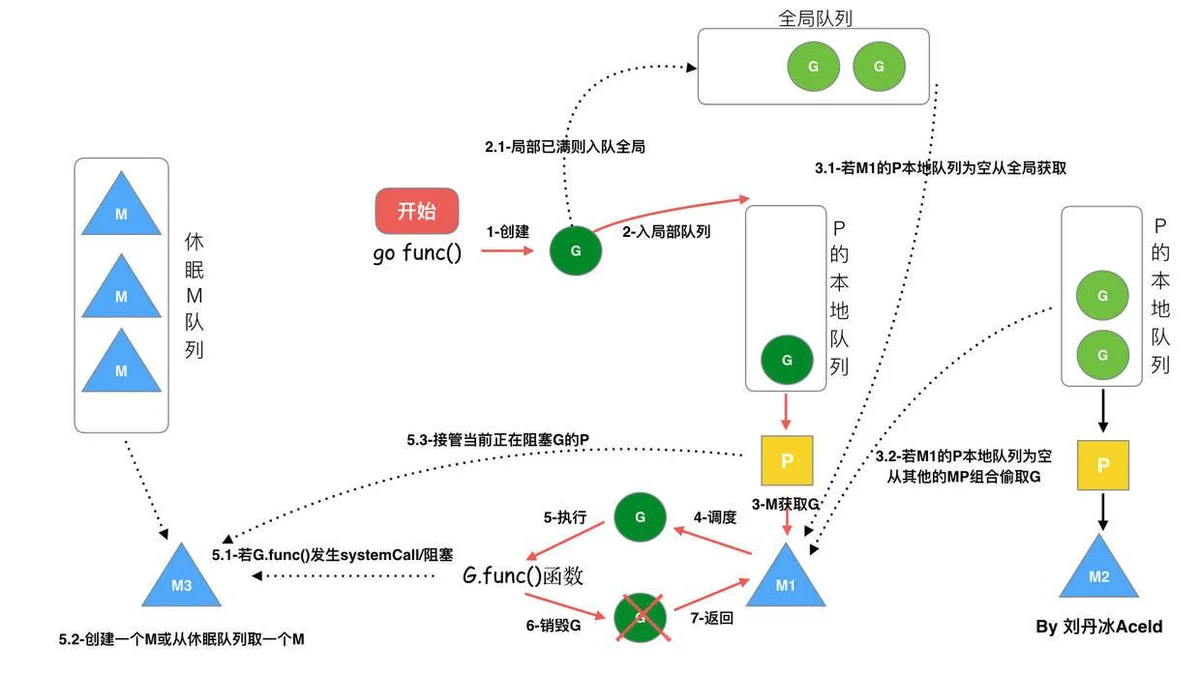

最后上一张大佬的状态全解图：

四、聊聊channel

在学习进程间通信方式的时候，提到过7种通信方式，但由于线程通信的简便性，逐渐地很少人关心进程间通信了，但IPC本身描述了多种可行且高效的通信模式，由此衍生了多种框架或者中间件。

IPC的七种方式

  1. 管道（Pipe）：管道是一种半双工的通信方式，数据只能单向流动，而且只能在具有亲缘关系的进程间使用。进程的亲缘关系通常是指父子进程关系。
  2. 命名管道（FIFO）：有名管道也是半双工的通信方式，但是它允许无亲缘关系进程间的通信。
  3. 消息队列（MessageQueue）：消息队列是由消息的链表，存放在内核中并由消息队列标识符标识。消息队列克服了信号传递信息少、管道只能承载无格式字节流以及缓冲区大小受限等缺点。
  4. 共享存储（Shared Memory）：共享内存就是映射一段能被其他进程所访问的内存，这段共享内存由一个进程创建，但多个进程都可以访问。共享内存是最快的 IPC 方式，它是针对其他进程间通信方式运行效率低而专门设计的。它往往与其他通信机制，如信号量，配合使用，来实现进程间的同步和通信。
  5. 信号量（Semaphore）：信号量是一个计数器，可以用来控制多个进程对共享资源的访问。它常作为一种锁机制，防止某进程正在访问共享资源时，其他进程也访问该资源。因此，主要作为进程间以及同一进程内不同线程之间的同步手段。
  6. 套接字（Socket）：套解口也是一种进程间通信机制，与其他通信机制不同的是，它可用于不同及其间的进程通信。
  7. 信号 ( signal ) ： 信号是一种比较复杂的通信方式，用于通知接收进程某个事件已经发生。

作为经典的通信模型，IPC的通信设计理念在各种软件设计中被用到，例如：

  • shell中的管道概念，GoLang中的管道channel
  • 消息队列，Kafka、rabbitMQ
  • 共享存储，线程间共享变量
  • 信号量，“锁”概念的提出
  • 套接字，不用过多解释了
  • 信号，注册监听机制

channel怎么实现的？

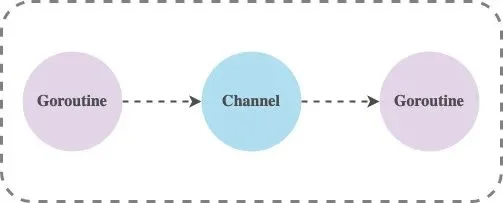

Go 中经常被人提及的一个设计模式：不要通过共享内存的方式进行通信，而是应该通过通信的方式共享内存。Goroutine 之间会通过 channel 传递数据，作为 Go 语言的核心数据结构和 Goroutine 之间的通信方式，channel 是支撑 Go 语言高性能并发编程模型的重要结构。

GoLang的channel，听起来新颖，但其实实现起来很简单，如果用原始的线程+锁来实现，该如何设计呢？

a <- channelchannel <- b

是不是很简单！这便是channel的实现逻辑，代表着一种典型的进程/线程/协程之间利用管道进行通信的设计模式。

五、总结

本文联系了OS和linux相关计算机基础知识，分析了GoLang的协程设计理念，旨在呈现协程的来龙去脉，他并非很新颖的概念，但大部分的细节是摘自其他博客文章的。同时浅析了channel的管道通信设计理念，以及基于线程与锁的实现机制。以后会谈谈GoLang是怎么原生支持其他语言的机制，包括GC和IO多路复用。
