背景

gRPC是Google开始的一个RPC服务框架， 是英文全名为Google Remote Procedure Call的简称。

广泛的应用在有RPC场景的业务系统中，一些架构中将gRPC请求都经过一个gRPC服务代理节点或网关，进行服务的权限现在，限流，服务调用简化，增加请求统计等等诸多功能。

如下以Golang和gRPC为例，解析gRPC的转发原理。

gRPC Proxy原理

基本原理如下

  • 基于TCP启动一个gRPC代理服务
  • 拦截gRPC框架的服务映射，能将gRPC请求的服务拦截到转发代理的一个函数实现中。
  • 接收客户端的请求，处理业务指标后转发给服务端。
  • 接收服务端的响应，处理业务指标后转发给客户端。

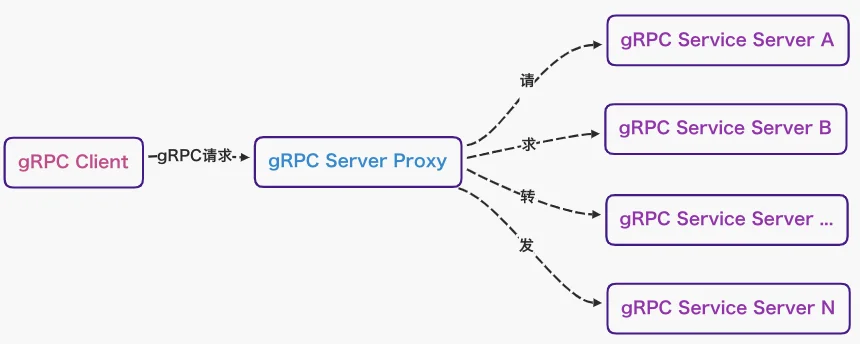

基于如上原理描述，通过如下图所示，gRPC的客户端将所有的请求都发给gRPC Server Proxy，这个代理网关实现请求转发。

将gRPC Client的请求流转发到gRPC 服务实现的节点上。并将服务处理结果响应返回给客户端。

在这个图中的转发需要回答如下几个问题

  • Proxy怎么知道哪些请求转发到哪些服务节点上，转发的依据是什么？
  • Proxy是否需要解析gRPC协议？
  • Proxy上没有服务的实现，该如何转发？

简化的gRPC服务处理流程

在回答如下问题之前，我们先简单的分析一下gRPC服务器的实现原理和流程。

  • 编写自己的服务实现，例子中以HelloWorld为例。
  • 把自己的服务实现注册到gRPC框架中
  • 创建一个TCP的服务端监听
  • 基于TCP监听启动一个gRPC服务
  • gRPC服务接收gRPC客户端的TCP请求
  • 解析gRPC的头部信息，找出服务名
  • 根据服务名找到第一步注册的服务实现处理器
  • 处理函数执行
  • 返回处理结果

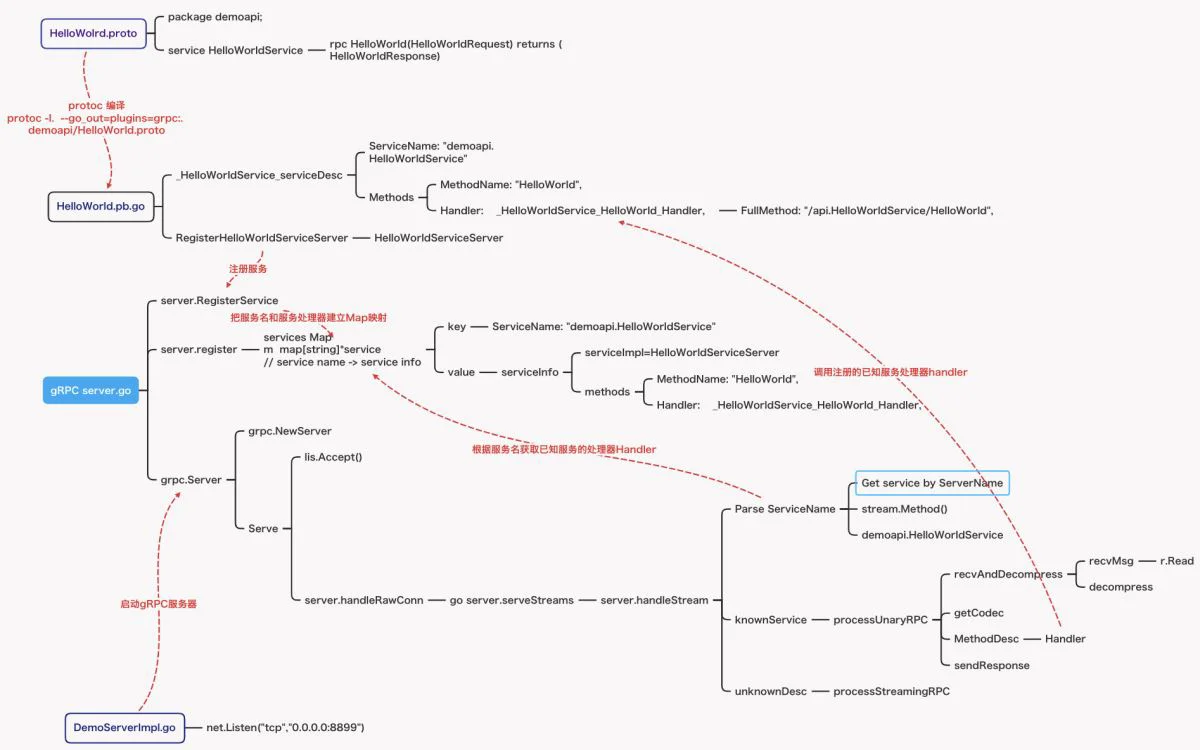

简化的注册服务处理器函数，启动gRPC服务，调用请求和执行数据流图如下所示：

详细的gRPC服务运行原理

第一步，定义和编写HelloWorld的IDL文件

在这个简单的IDL中，定义了一个HelloWorldService的gRPC服务，这个服务中有一个HelloWorld方法。

第二步，编译IDL文件

将IDL的proto文件编译成helloworld.pb.go的gRPC代码文件。

生成的代码文件中，我们可以看到如下信息

如上代码中有如下几个关键信息需要解释

  • 服务Service名称 demoapi.HelloWorldService，对应IDL文件的package包名.service服务名称
  • 方法Method名称 HelloWorld，对应IDL文件的rpc方法

第三步，注册HelloWorld服务到gRPC的服务映射中

  • grpc.ServiceDesc是 gRPC服务注册的服务描述信息。
  • gRPC服务注册时，会建立以ServiceName为Key，包装Methods为Value的一个Map映射m。
  • Methods中的Handler就是如上的服务处理Handler。

对应的注册代码如下

第四步，接收客户端gRPC请求并处理

在这一步中，会进行如下几个步骤和函数的调用，也会回答前面的第一个问题。

  • gRPC客户端通过TCP链接，连接到gRPC服务端
  • gRPC的Serve函数触发TCP的Accept函数调用，生成一个和客户端的网络连接
  • grpc框架代码执行handleRawConn方法，将这个网络连接设置打破gRPC的传输层，做为网络的读和写实现
  • 依次调用grpc流的handlerStream方法，用于处理gRPC数据流
  • 这个函数中会接收gRPC请求的头信息，并解析得到服务名 如第二步中的服务名 demoapi.HelloWorldService
  • 通过如下的服务名中的方法名HelloWorld，并在Method的map中找到这个方法的处理器函数Handler，并执行这个Handler函数，实现gRPC服务的调用
  • 最后将处理结果返回

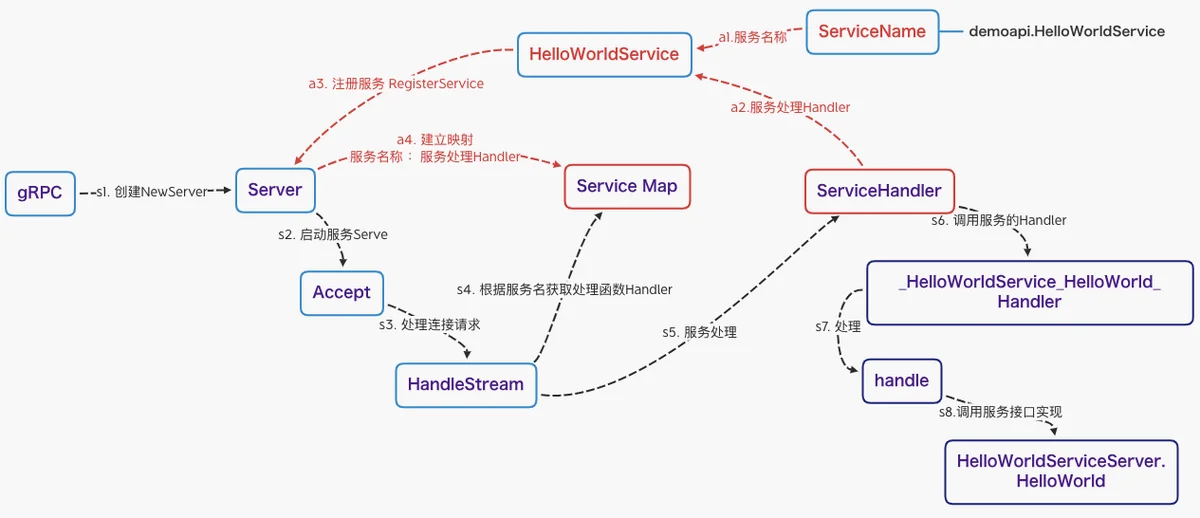

整体的数据流整理如下：

我们发现在gRPC框架代码中的handleStream存在两类服务，一类是已知服务 knownService, 第二类是unknownService

这两个有什么区别呢？

已知服务 knownService就是gRPC服务端代码注册到gRPC框架中的服务，叫做已知服务，其他没有注册的服务叫做未知服务。

为什么我们要提到这个未知服务unknownService呢？着就是我们实现gRPC服务代码的关键所在，是前面问题三的答案，

要实现gRPC服务代理，我们在创建grpc服务grpc.NewServer时，传递一个未知服务的handler，将未知服务的处理进行接管，然后通过注册的这个Handler实现gRPC代理转发的逻辑。

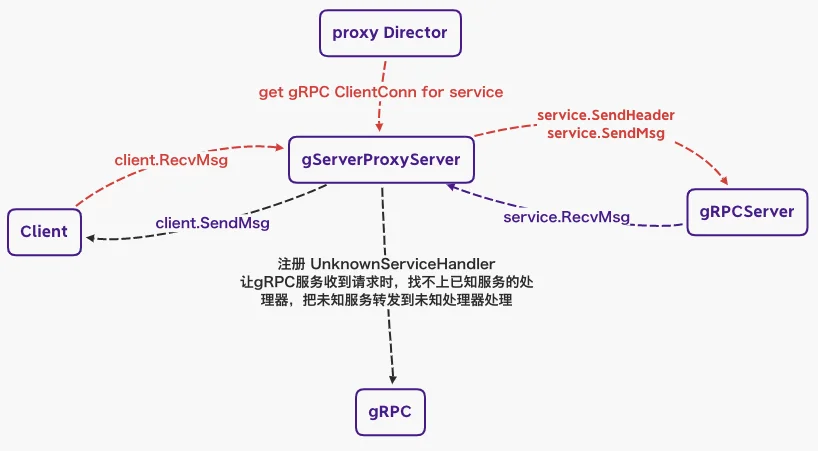

基于如下描述，gRPC代理的原理如下图所示：

  • 创建grpc服务时，注册一个未知服务处理器Handler和一个自定义的编码Codec编码和解码，此处使用proto标准的Codec（回答签名第二个问题）
  • 这个handle给业务方预留一个director的接口，用于代理重定向转发的grpc连接获取，这样proxy就可以通过redirector得到gRPCServer的grpc连接。
  • proxy接收gRPC客户端的连接，并使用gRPC的RecvMsg方法，接收客户端的消息请求
  • proxy将接收到的gRPC客户端消息请求，通过SendHeader和SendMsg方法发送给gRPC服务端。
  • 同样的方法，RecvMsg接收gRPC服务端的响应消息，使用SendMsg发送给gRPC客户端。
  • 至此gRPC代码服务就完成了消息的转发功能，企业的限流，权限等功能可以通过转发的功能进行拦截处理。

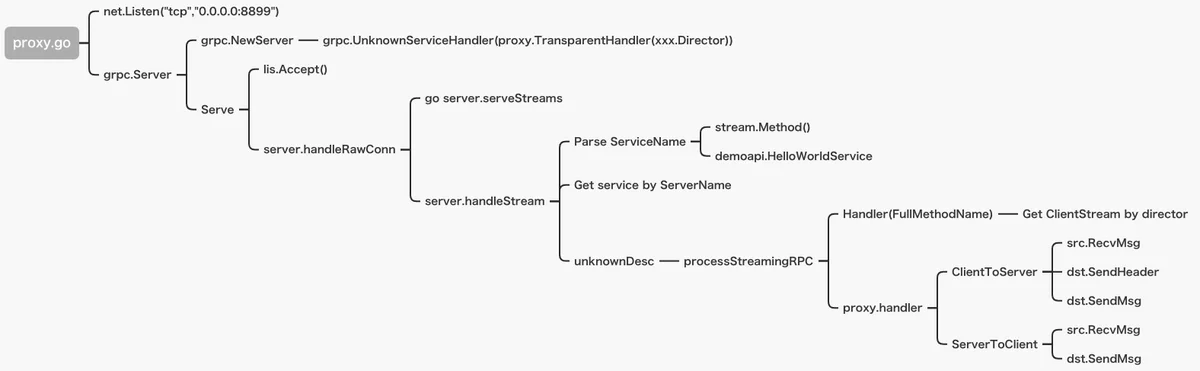

gRPC Proxy的实现逻辑如下图所示：

gRPC 代理服务的关键代码如下所示：

服务端到客户端的转发

客户端到服务端的转发
